Радиограммофон
сетевой ламповый "УП-2" с 1953 года выпускал Государственный союзный электротехнический
завод "Эльфа". ''Радиограммофон'' - аппарат, который проигрывает
граммофонные пластинки без помощи радиоприёмника. Аппараты воспроизводящие
грамзапись с помощью усилителя приёмника или внешнего усилителя назывались
электрограммофонами, позднее электропроигрывателями. Все аппараты имеющие
в составе усилитель звуковой частоты и акустическую систему - электрофонами.

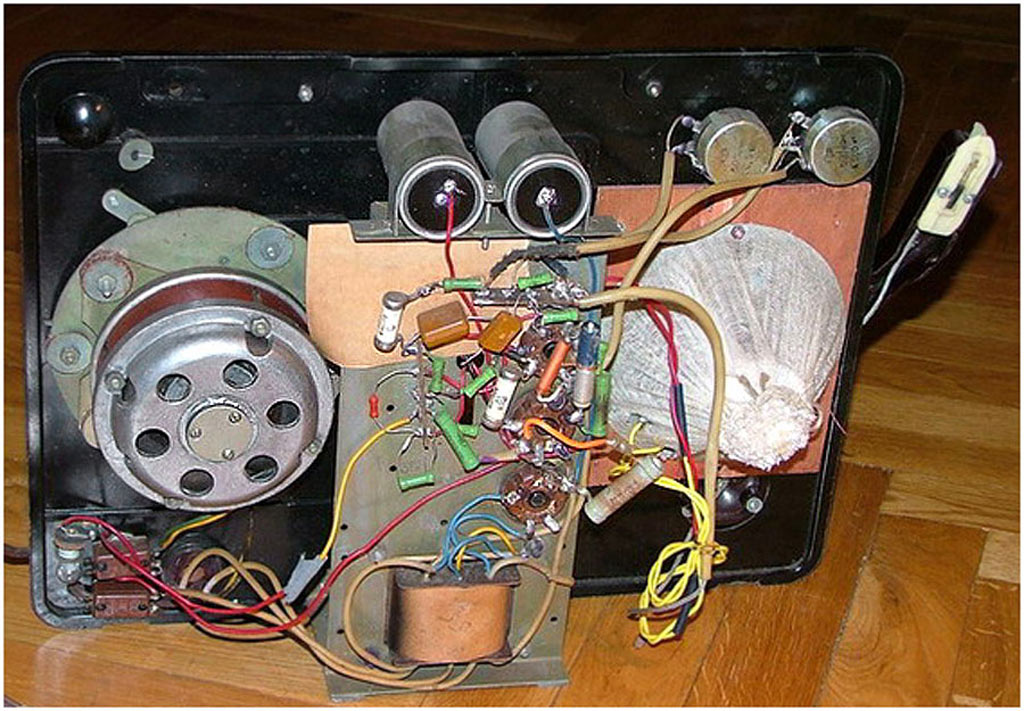

Радиограммофон ''УП-2'' собран на 3-х радиолампах, две из которых 6Н9С
и 6П6С работают в усилителе НЧ, а третья 6Ц5С в двухполупериодном выпрямителе.
Усилитель НЧ нагружен на громкоговоритель 1ГД-1, отдавая ему номинальную
выходную мощность 0,5 Вт. АС воспроизводит полосу звуковых частот от 150
до 6000 Гц. Радиограммофон проигрывает как обычные пластинки на скорости
78 об/мин и долгоиграющие на этой же скорости, но с уплотнённой микрозаписью,
так и долгоиграющие, рассчитанные на скорость 33 об/мин. Радиограммофон
потребляет мощность 50 Вт. Габариты радиограммофона 398х294х168 мм. Вес
10 кг. Описание
радиограммофона "УП-2" и его электрическая схема в журнале Радио
№ 12 за 1954 год. Видеосюжет
о модели.
