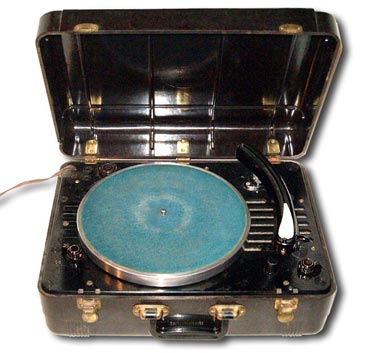

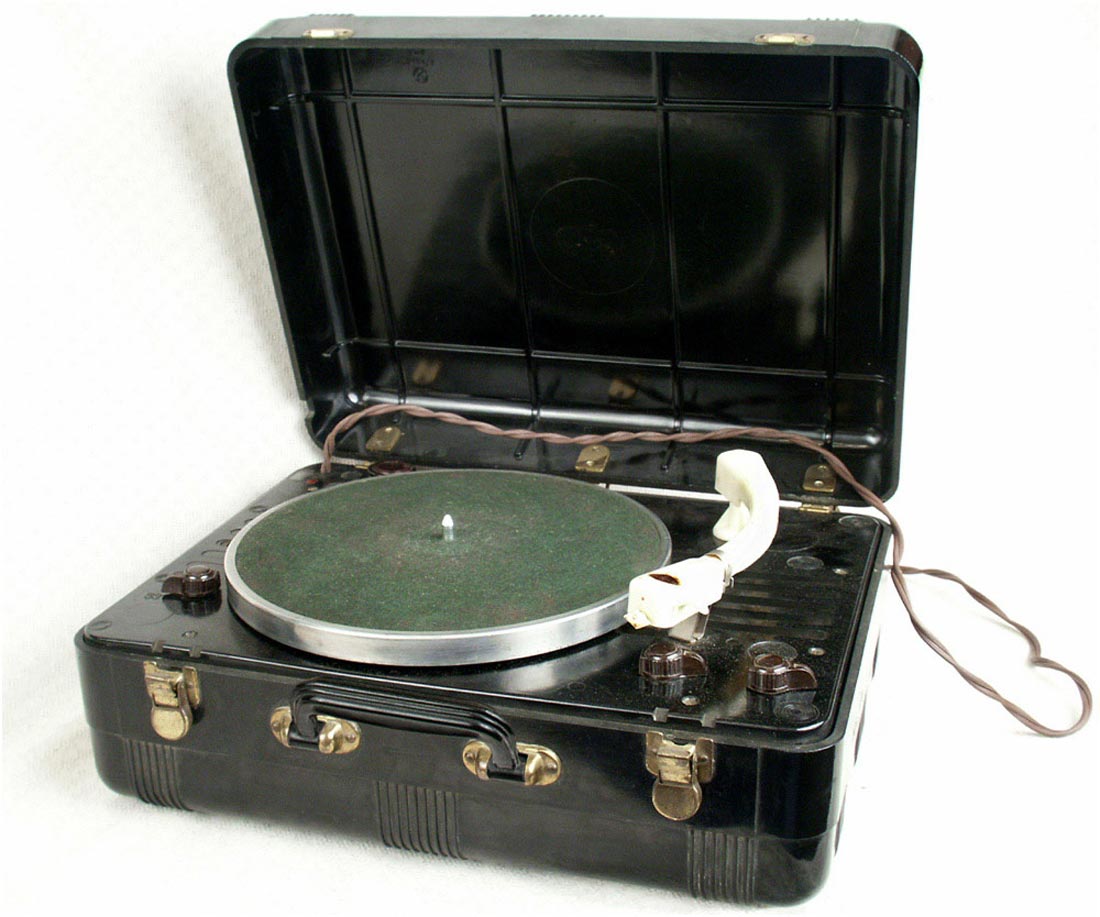

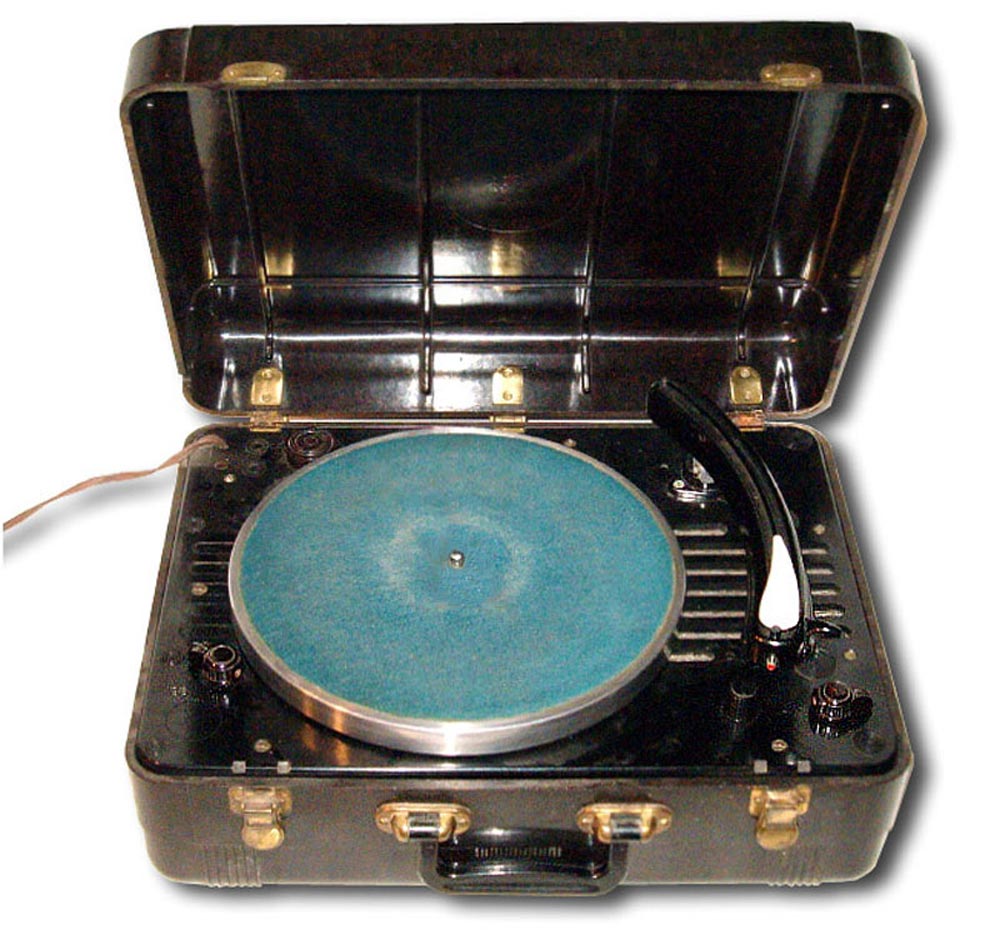

Радиограммофон
сетевой ламповый "УП-2М" с 1957 года выпускали Государственный союзный
электротехнический завод "Эльфа" и Московский электромашиностроительный
завод. Радиограммофон ''УП-2М'' собран на базе предыдущей модели ''УП-2''
и по электрической схеме и конструкции от него не отличается. Основное

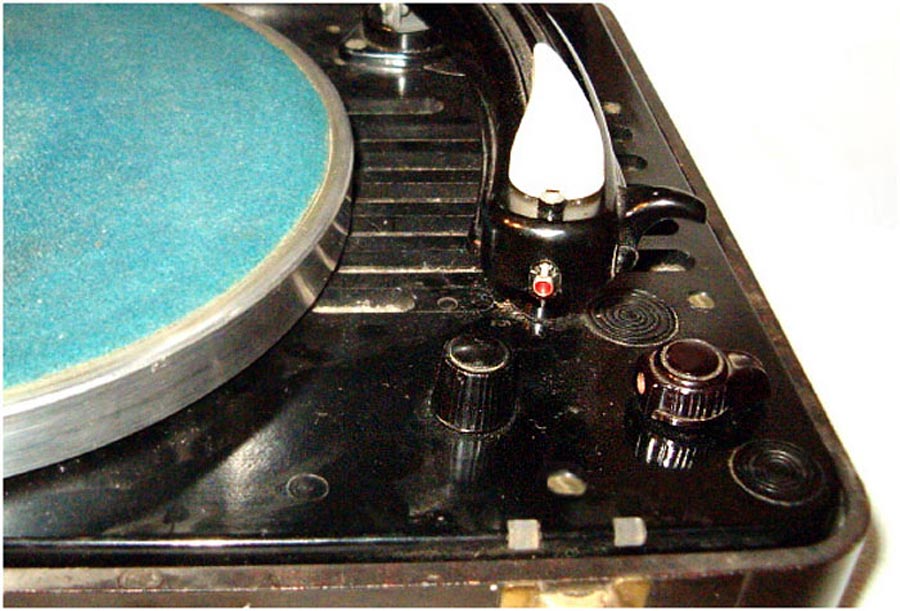

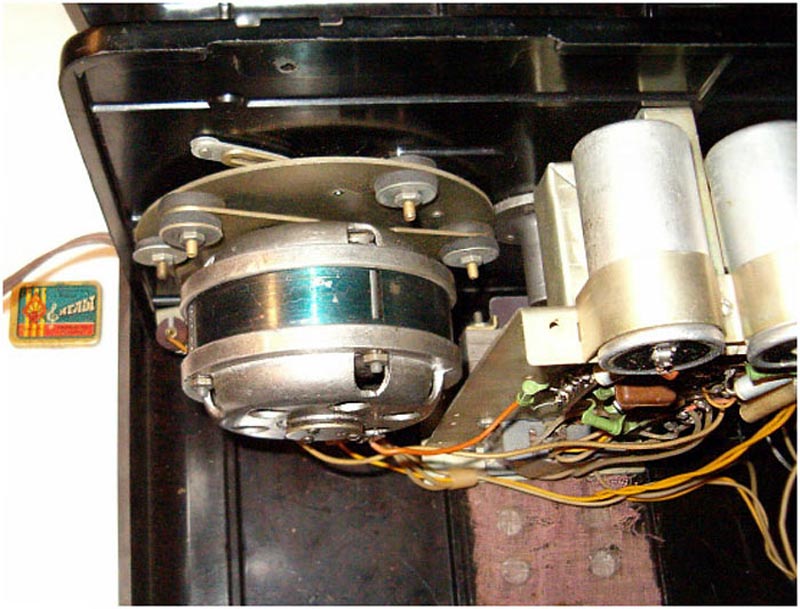

отличие - это пуск электродвигателя с помощью тонарма и наличие автостопа,

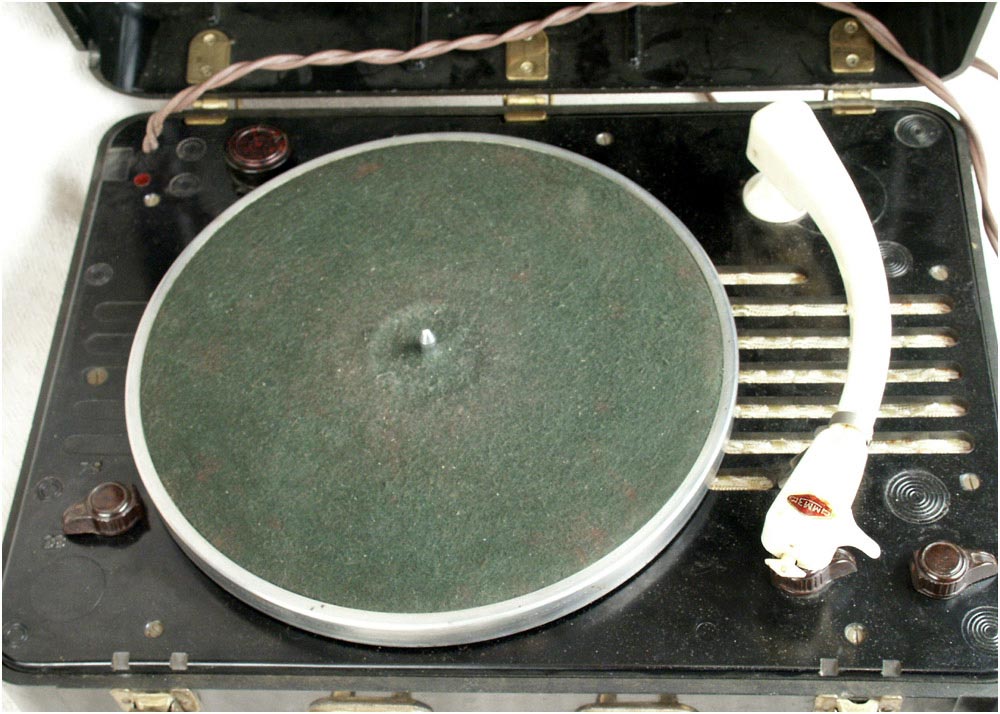

по окончании проигрывания грамзаписи. В модели применён новый тонарм, который

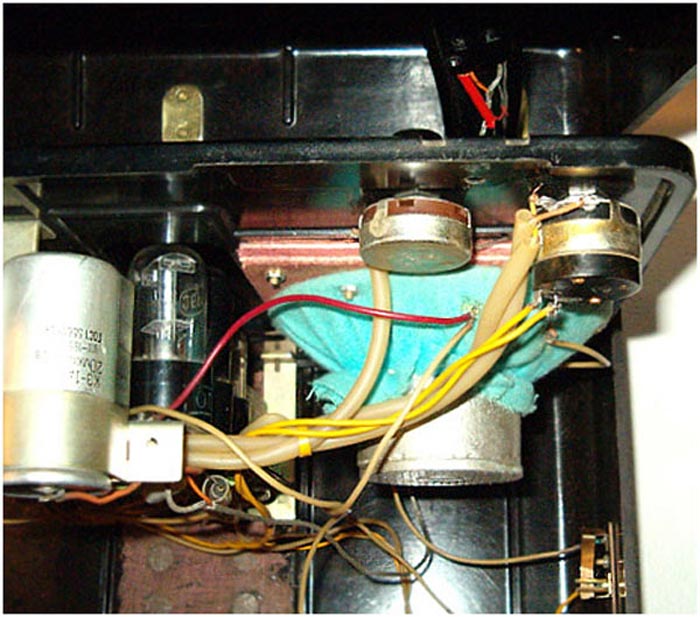

вскоре был опять заменён на более современный. Выключатель сети совмещён
с регулятором громкости, а выключатель электродвигателя убран. Радиограммофон

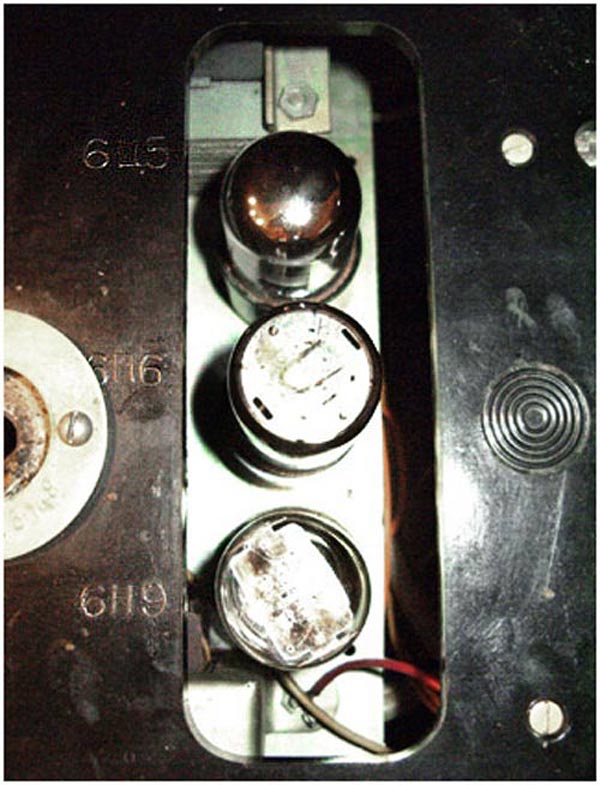

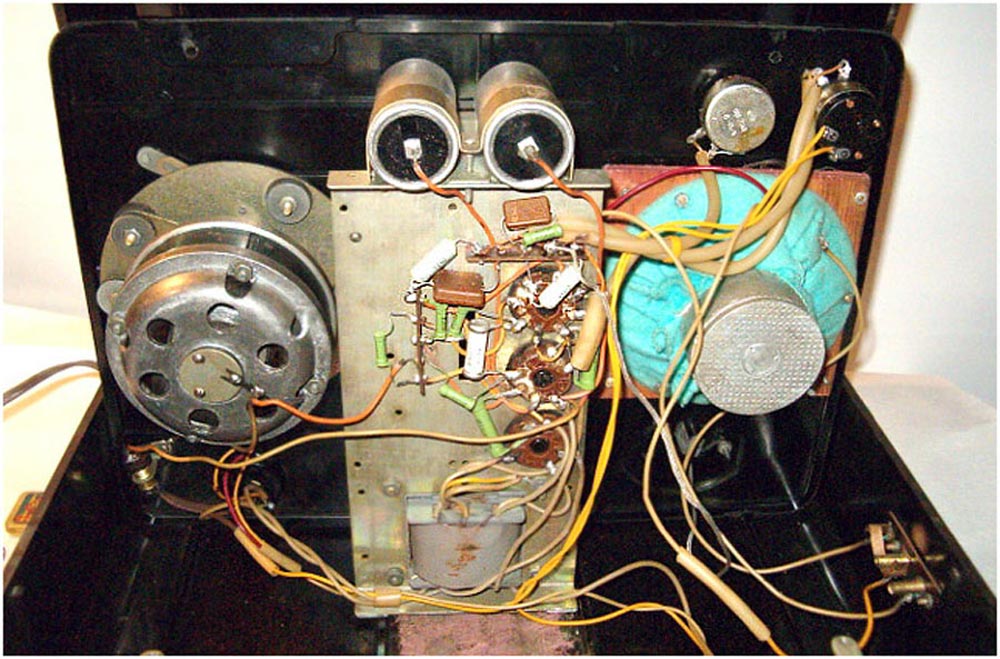

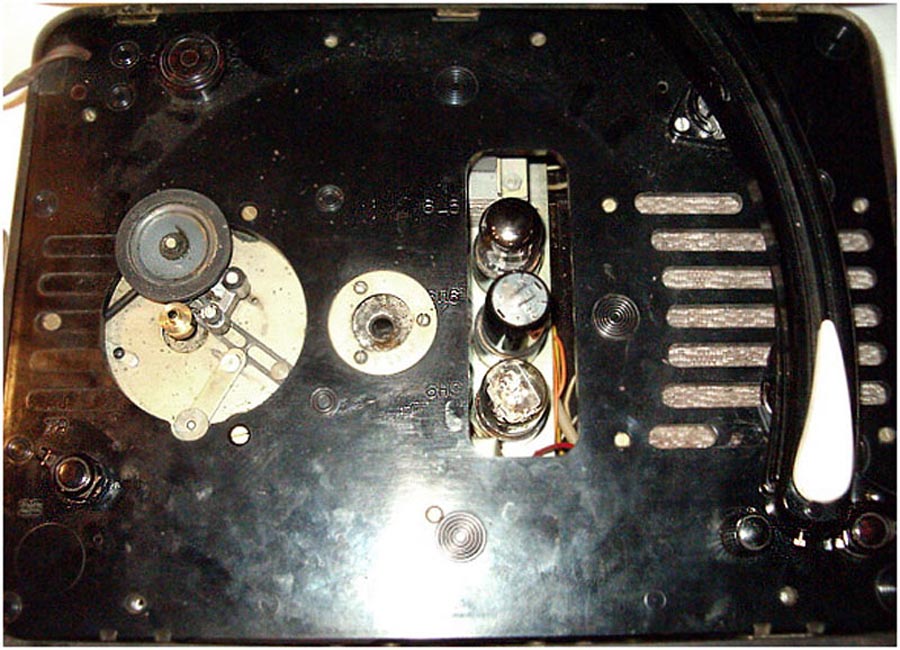

также собран на трёх радиолампах, две из которых 6Н9С и 6П6С работают в
усилителе НЧ, а третья, 6Ц5С в выпрямителе. Усилитель работает на громкоговоритель
типа 1ГД-5 отдавая ему выходную мощность до 1 Вт. Акустическая система
эффективно воспроизводит полосу звуковых частот от 100 до 6000 Гц. Радиограммофон

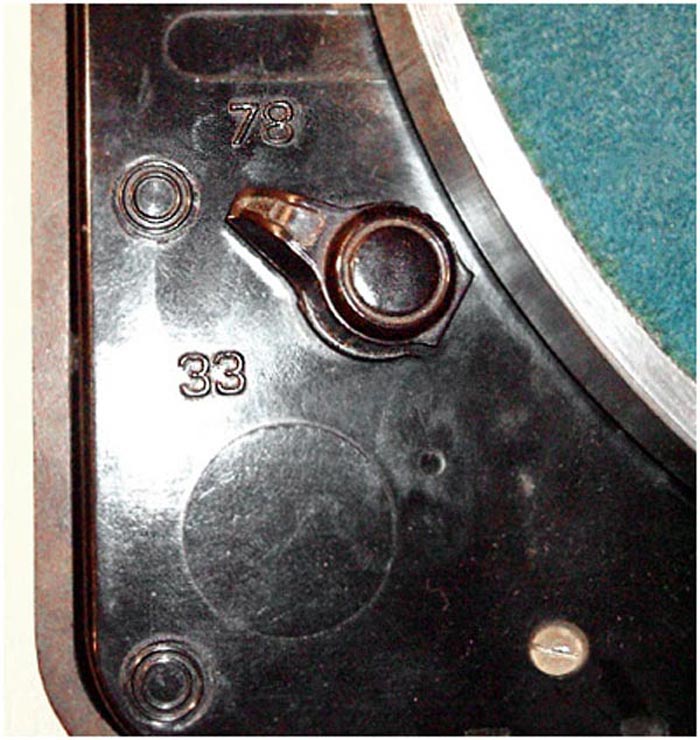

проигрывает обычные и долгоиграющие пластинки, рассчитанные на скорость
78 об/мин, а так же долгоиграющие пластинки с уплотнённой микрозаписью

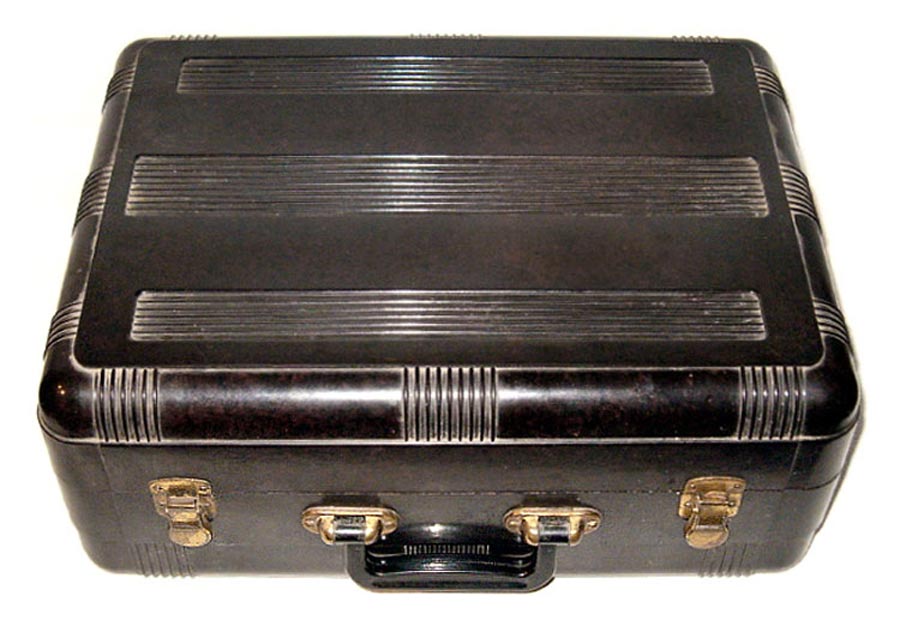

и рассчитанные на скорость 33 об/мин. Потребляемая мощность 60 Вт. Габариты
аппарата - 160х350х260 мм. Вес 5 кг.
Инструкция
по эксплуатации и схема радиограммофона "УП-2М".
Экспонаты Александра Сергеева, Москва и Дмитрия Николаевича Гурьянова,
Мытищи.
-
-
-
-
-
-
-
-
-
-
-
-
