Катушечный магнитофон "Днiпро-12П"
опытно (~300 шт) выпущен в 1967 году Киевским заводом "Маяк". Магнитофон
"Днiпро-12П" это модификация модели ''Днiпро-12Н''. Он имеет одну скорость
(9,53 см/сек) движения магнитной ленты и предназначен для работы в передвижных
условиях. Время записи при ёмкости катушек 250 метров 40 минут на каждой
дорожке. Номинальная выходная мощность усилителя 1 Вт. Чувствительность
с микрофона 3 мВ, звукоснимателя 200 мВ, радиолинии 10 В. Рабочий диапазон
частот 50...10000 Гц. Относительный уровень шумов -40 дБ. Коэффициент искажений
не более 3%. Питание от сети. Потребляемая мощность 100 Вт. Габариты магнитофона

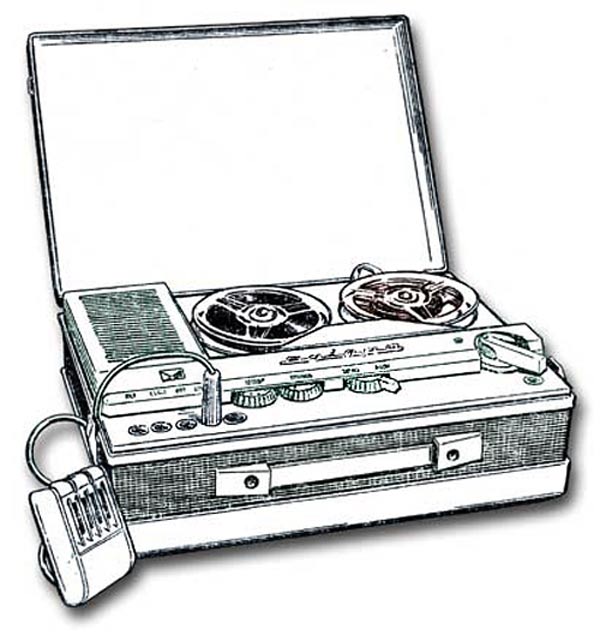

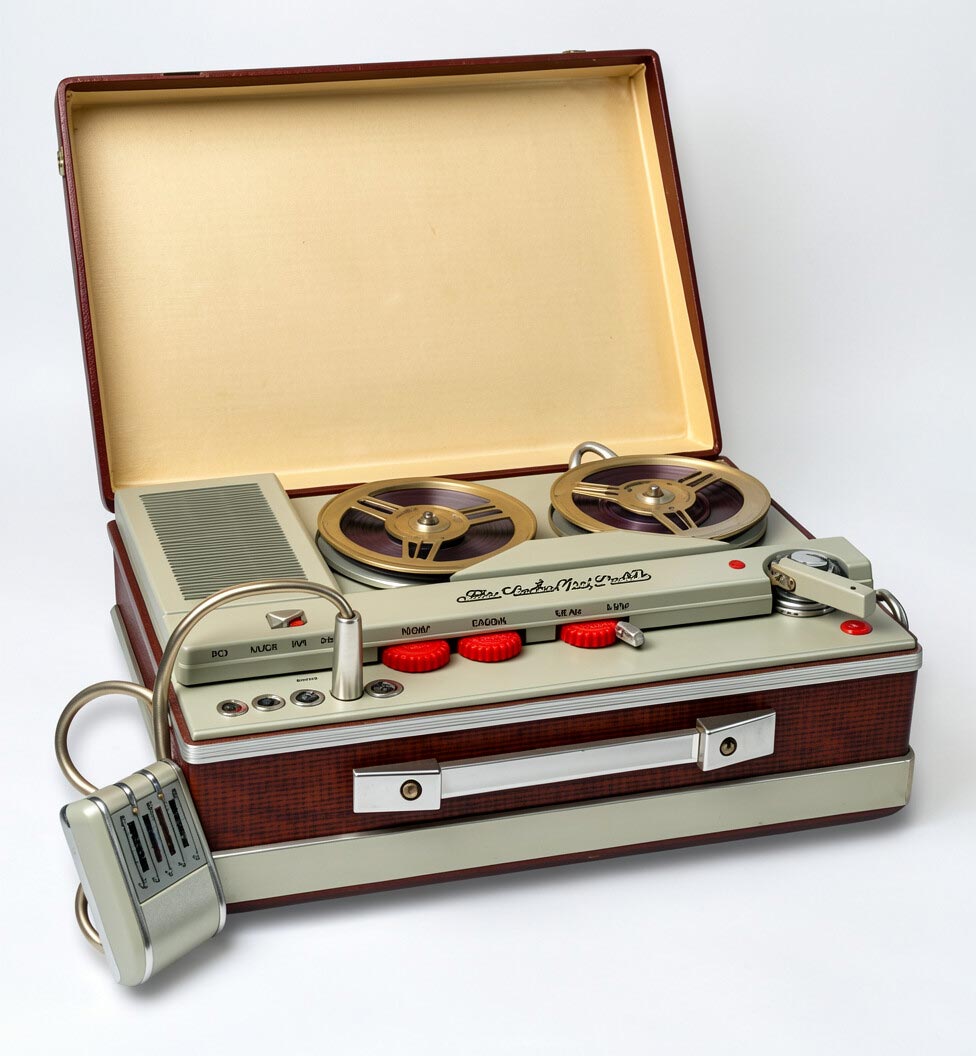

400х320х190 мм. Масса 12 кг. Магнитофон оформлен в деревянном футляре со
съёмной крышкой, где находится фальшпанель с подкатушниками, головками,
регуляторами уровня записи и громкости, тембров, переключателем рода работы,
ручкой управления ЛПМ, электронно-световым индикатором, гнёздами для микрофона,
звукоснимателя, радиолинии, внешнего усилителя. Громкоговоритель модели
выведен на верхнюю панель и закрыт пластмассовой декоративной решеткой.
ЛПМ находится под панелью. Здесь отличие ЛПМ от базового состоит в том
что здесь отсутствует узел переключения скорости и два обрезиненных промежуточных
ролика. В лентопротяжном механизме магнитофона отсутствует кнопка и рычаг
паузы. Вместо электродвигателей типа ЭДГ-1М, тут применены три электродвигателя
типа ЭДГ-1П на 2800 об/мин. В остальном оба ЛПМ одинаковы.
Описание и электрическая схема магнитофона
"Днiпро-12П" в справочнике Гладышева.
-
-
