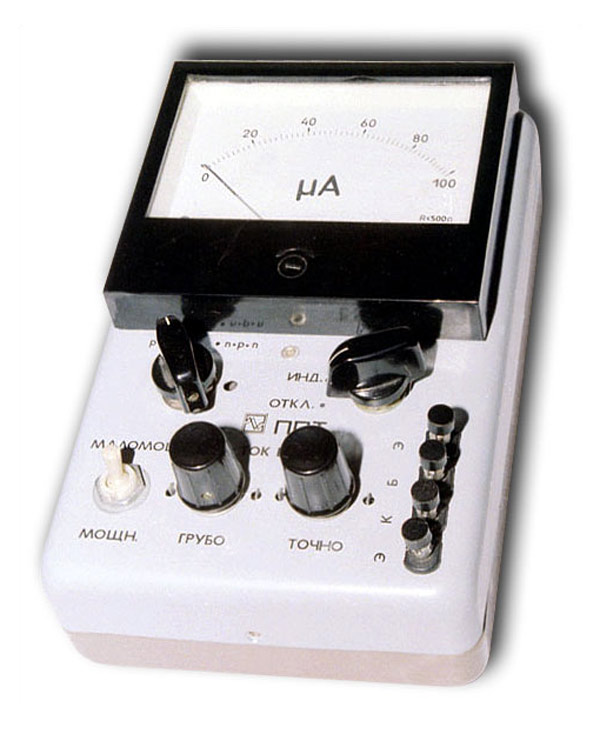

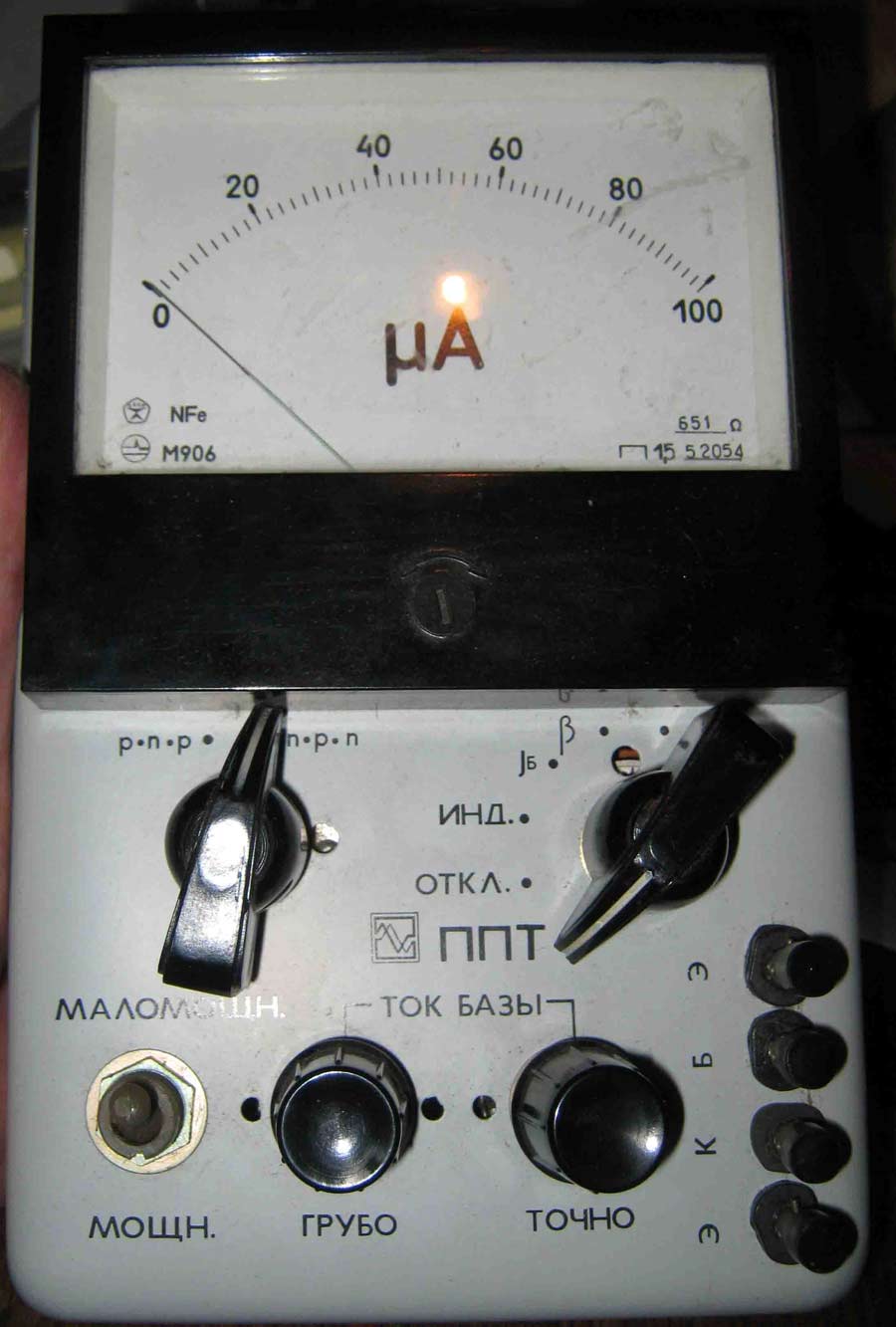

Прибор для проверки транзисторов "ППТ"
с 1982 года выпускал Курский завод ''Маяк''. Проверяет все параметры транзисторов
малой и средней мощности. ППТ дает возможность обнаруживать неисправность
распаянного в схеме транзистора. ППТ определяет коэффициент усиления
р
по постоянному току, обратный ток коллектора
Jko. Производит сравнительную
оценку коэффициента усиления разных транзисторов. Определяет обратный ток
коллектора
Jko для транзисторов, у которых ток
Jko не превышает
100 мкА. Погрешность определения коэффициента усиления по постоянному току
не более 50% от его номинального значения. Погрешность может быть уменьшена
до 5% подключением внешнего источника питания напряжением, указанным в
паспорте на проверяемый транзистор. Погрешность определения обратного тока
коллектора
Jko соответствует требованиям ТУ на прибор не более +5

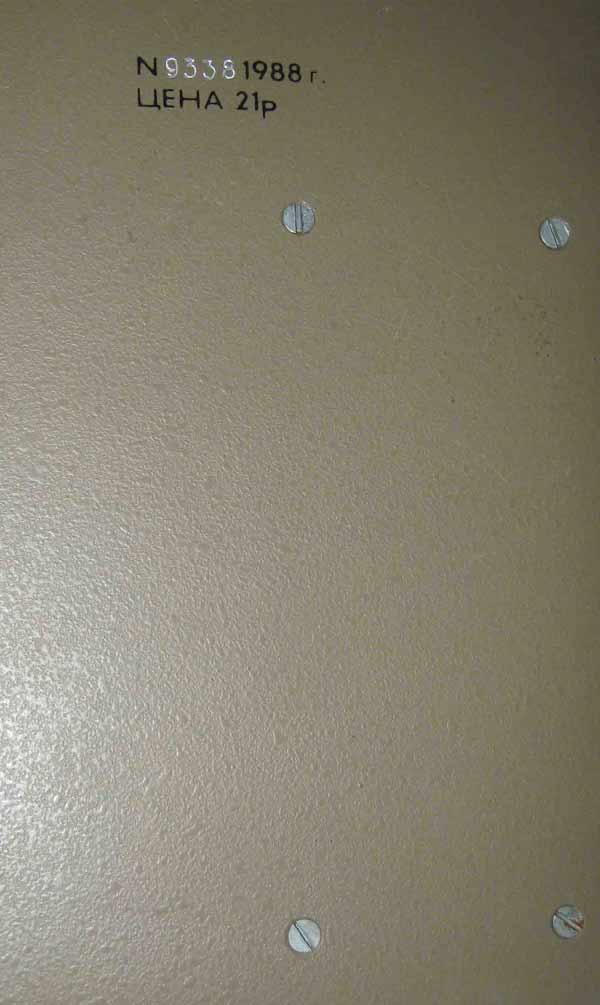

мкА. Питание ППТ происходит от батареи 3336У напряжением 4,5 В. Цена прибора
20 рублей 80 копеек.
Инструкция по эксплуатации
и электрическая схема прибора ППТ.
Основное фото и инструкция С. Н. Ермакова, город Москва.
-
-
-
-
-
