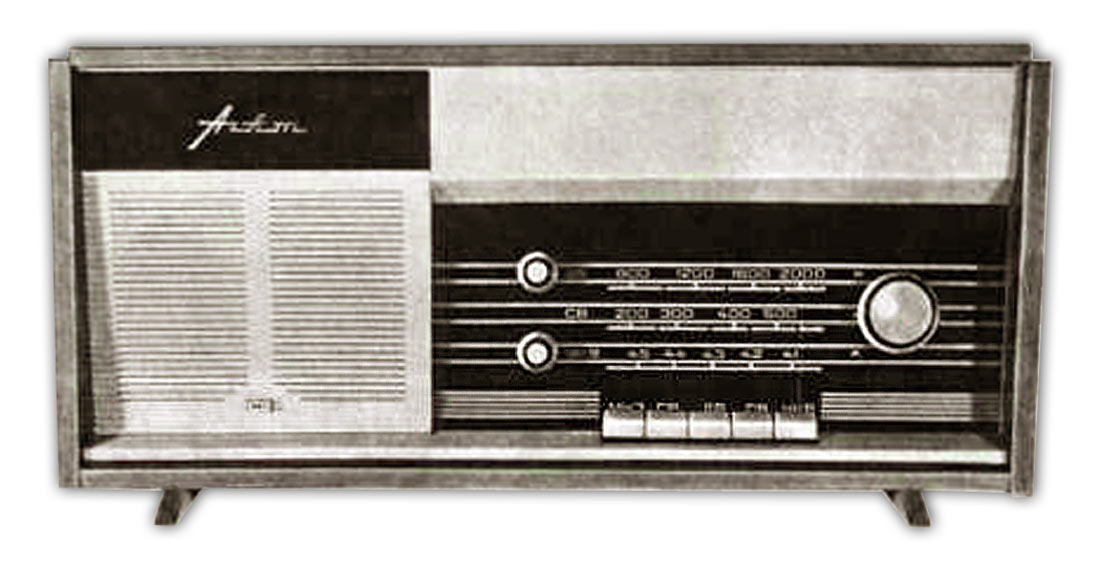

Радиола "Агат"
в 1965 году подготовлена к выпуску Днепропетровским радиозаводом. Это была
перспективная модель разработанная по унифицированной конструкции и схеме,
по которым различными заводами страны были подготовлены к выпуску или выпускались
радиолы «Ангара», «Сибирь», «Сириус» и «Чайка». Унифицированная радиола
"Агат" состоит из 5-лампового радиоприёмника 3-го класса и ЭПУ такого же
класса. Радиоприёмник работает в диапазонах ДВ, СВ и УКВ (65,8...73 МГц).
Чувствительность в диапазонах ДВ, СВ не менее 200 мкВ, в диапазоне УКВ-ЧМ
- 30 мкВ. Селективность в диапазонах ДВ, СВ - 26 дБ. Номинальная выходная
мощность 0,5 В. Полоса воспроизводимых звуковых частот 150...7000 Гц. В
радиоле применена плавная регулировка тембра ВЧ. Потребляемая мощность
при приёме радиостанций - 45 Вт, при воспроизведении грамзаписи - 55 Вт.
ЭПУ имеет три скорости: 33 1/3, 45 и 78 об/мин. АС радиолы состоит из двух
фронтальных громкоговорителей 1ГД-30 (1ГД-28). Корпус радиолы деревянный,
отделан под ценные породы. Лицевая панель имеет пластмассовое обрамление.
В производство радиола не пошла скорее всего из-за отсутствия диапазона
КВ.
Электрическая схема
радиолы "Агат".
|
