Радиолы сетевые ламповые ''Чайка''.

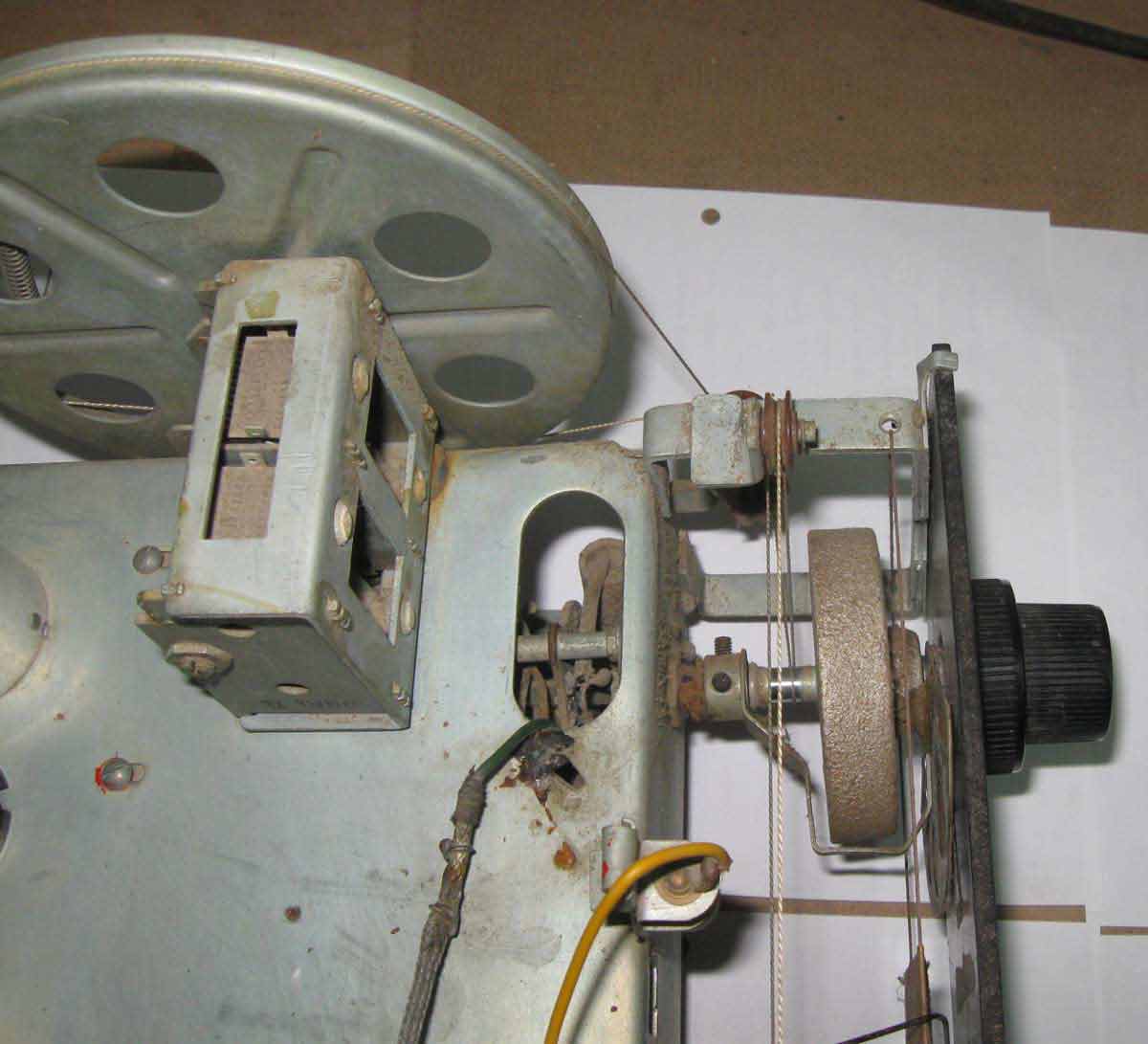

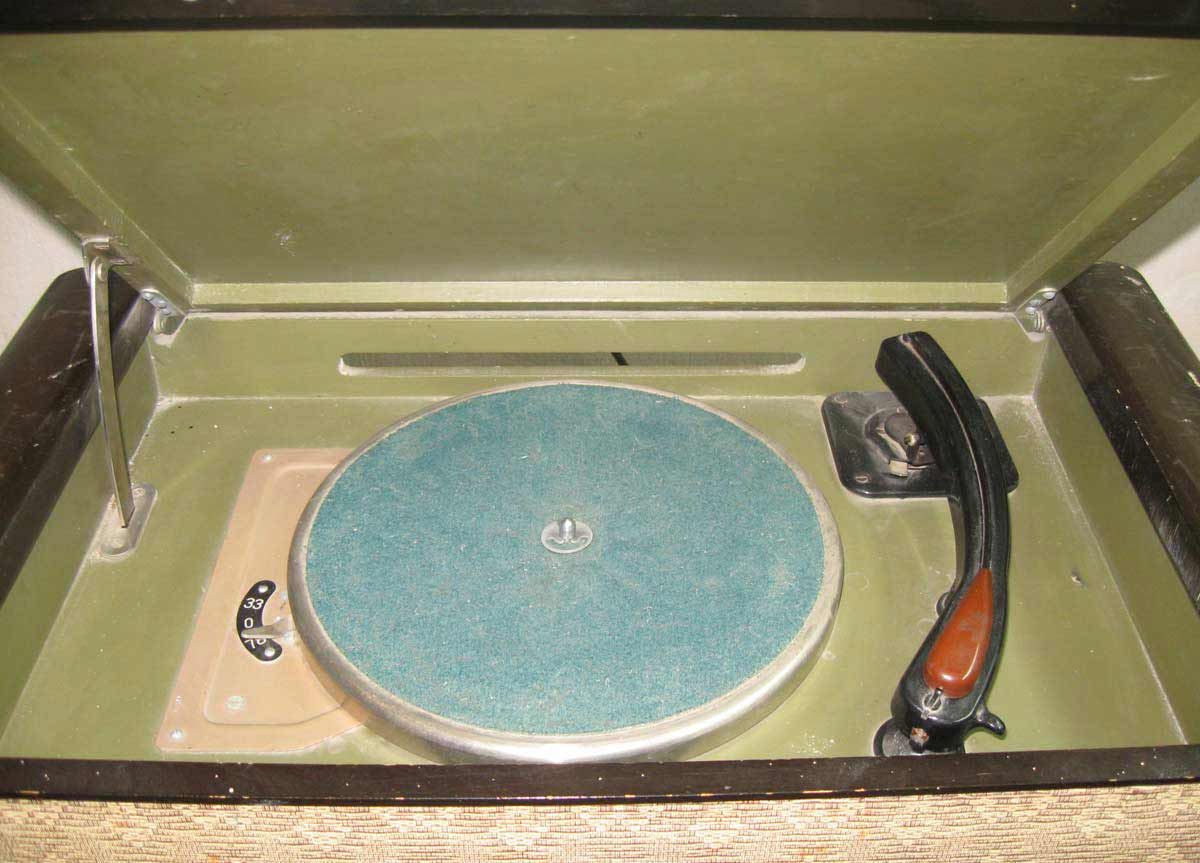

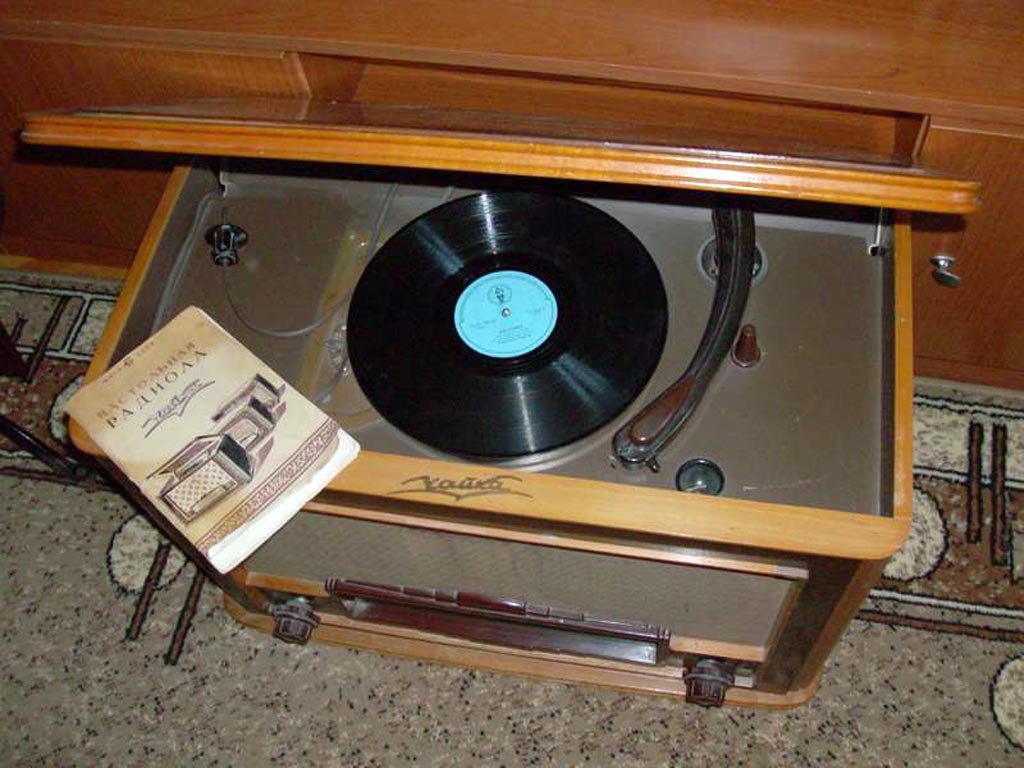

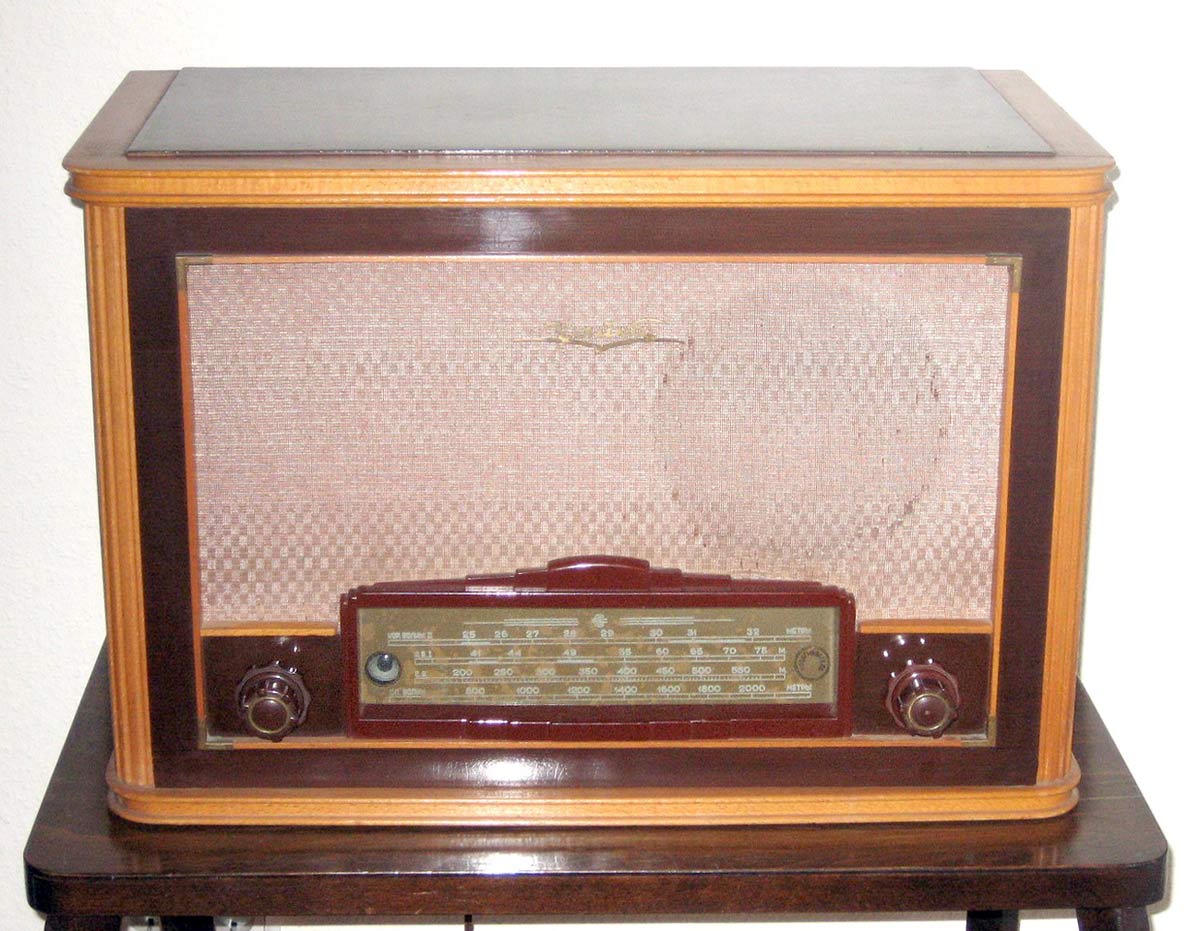

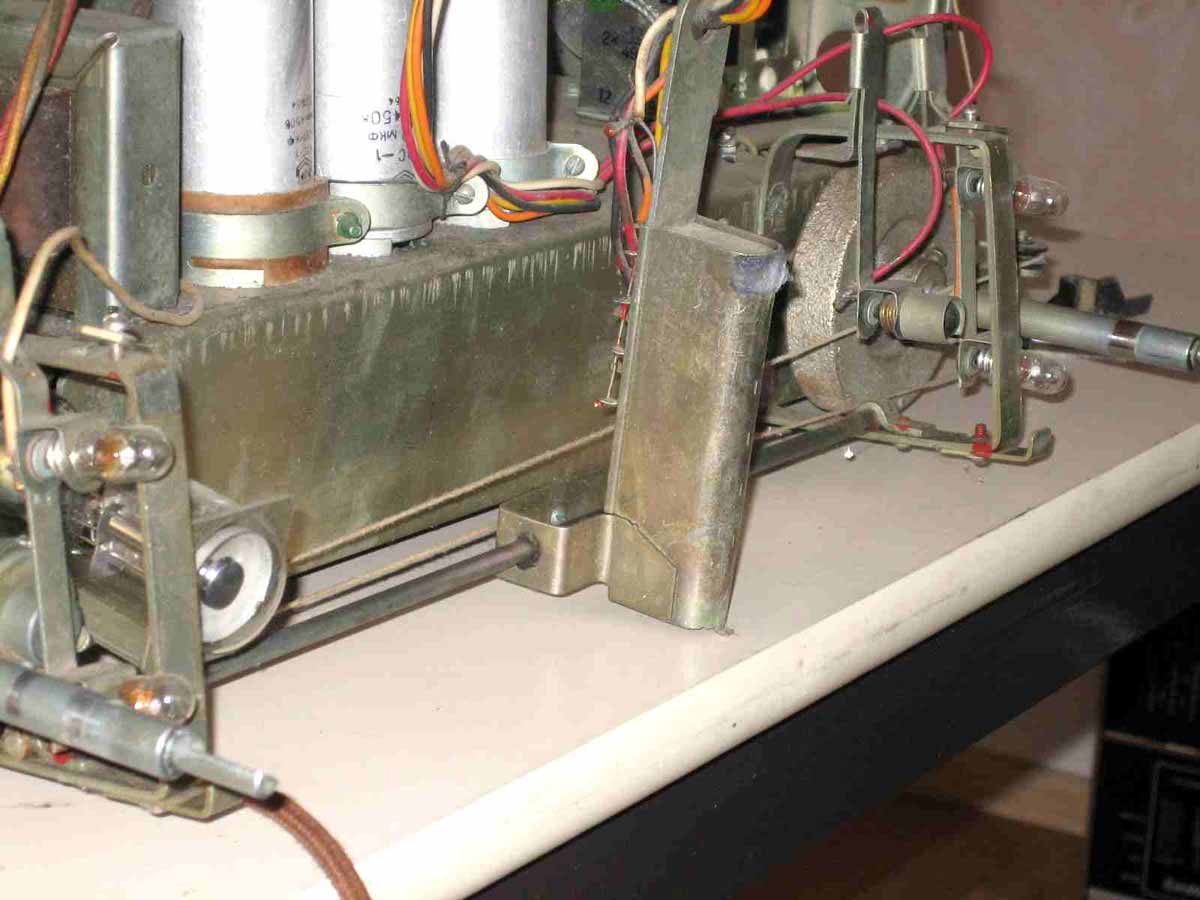

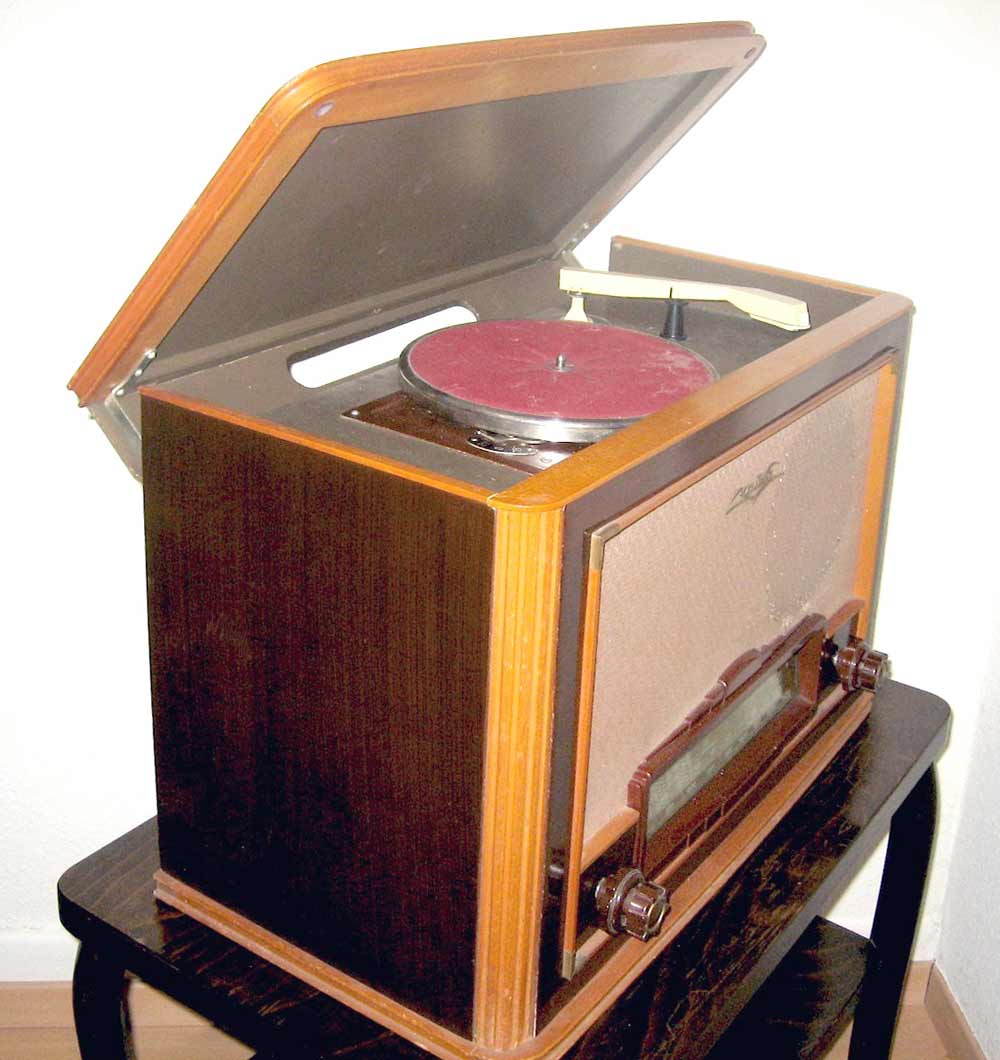

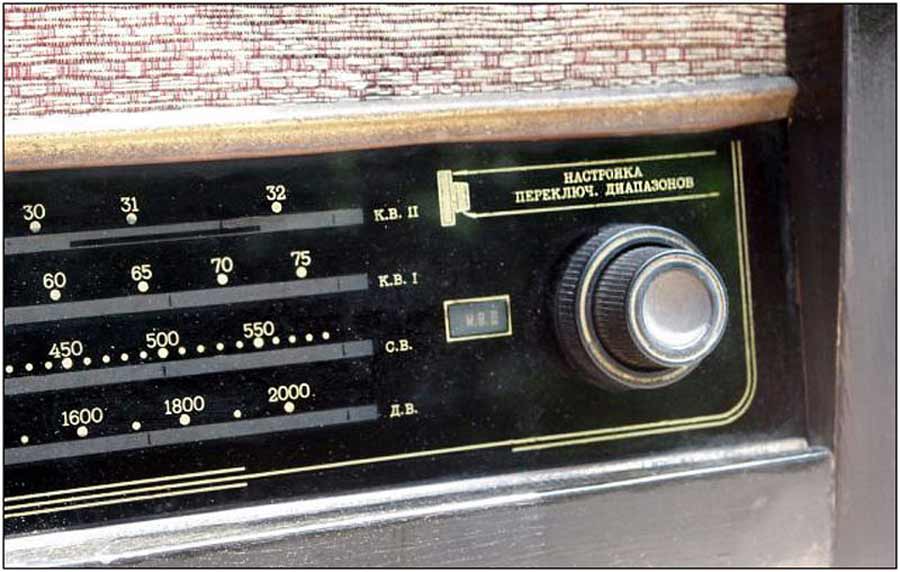

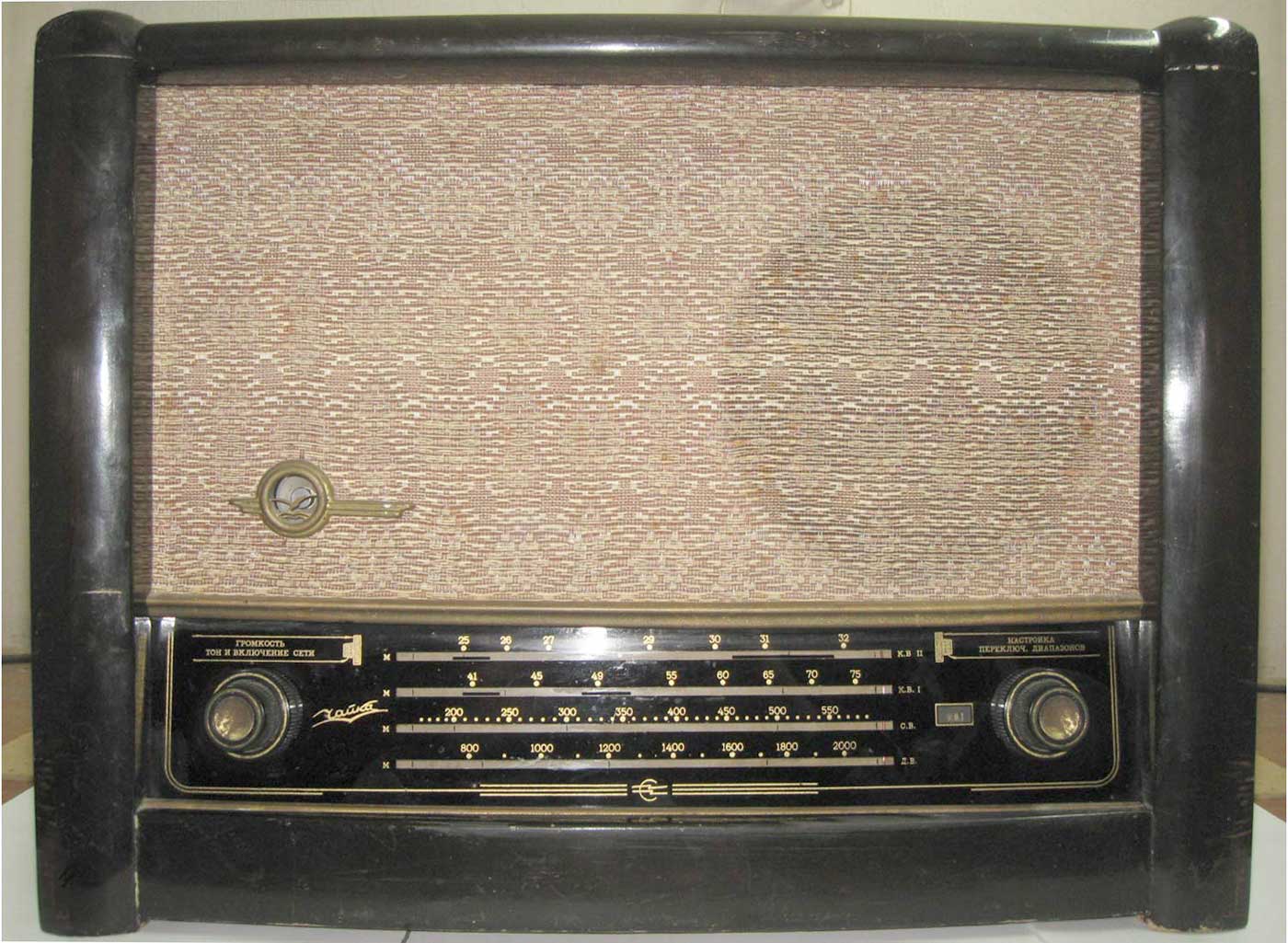

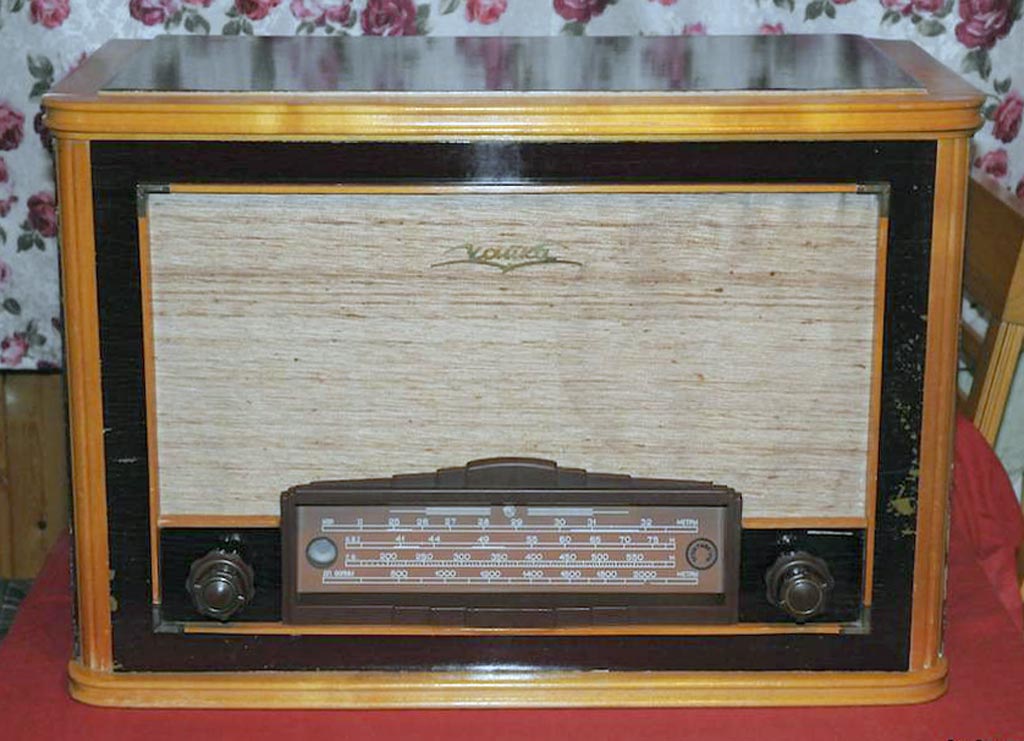

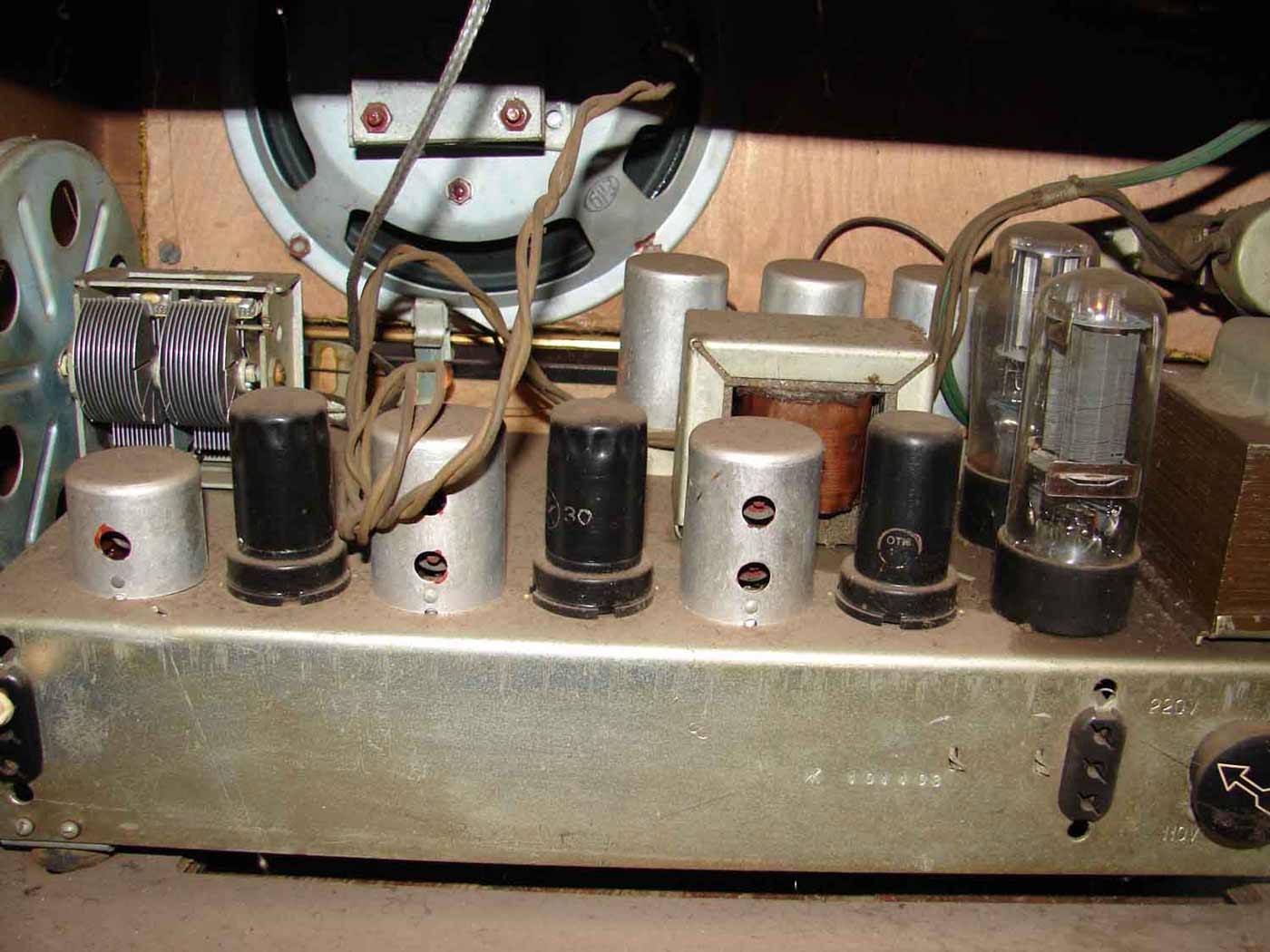

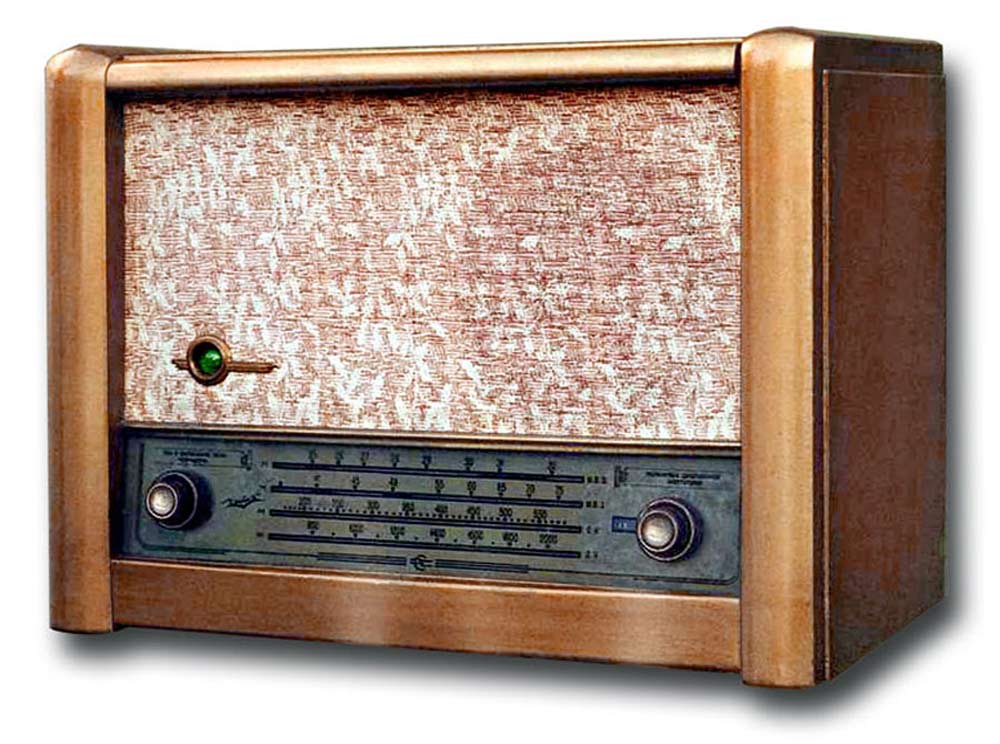

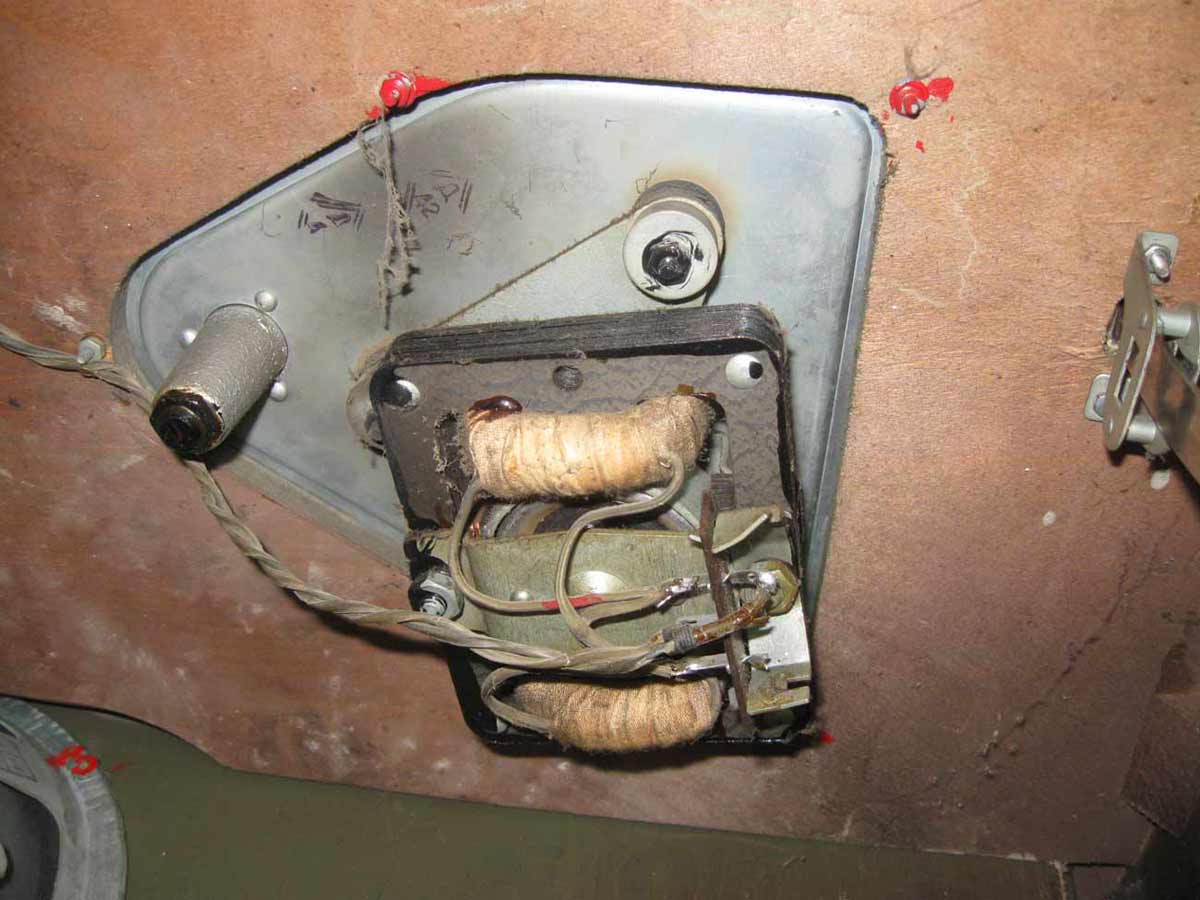

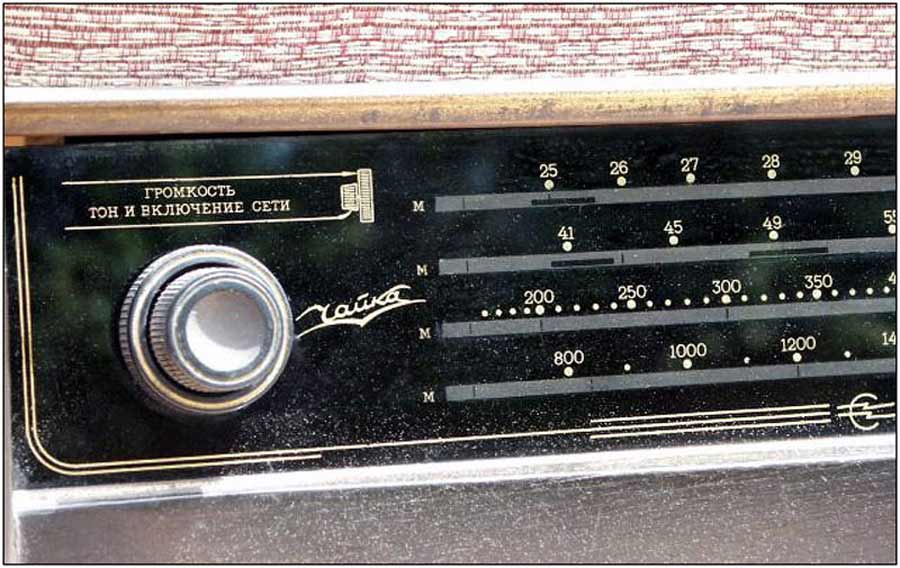

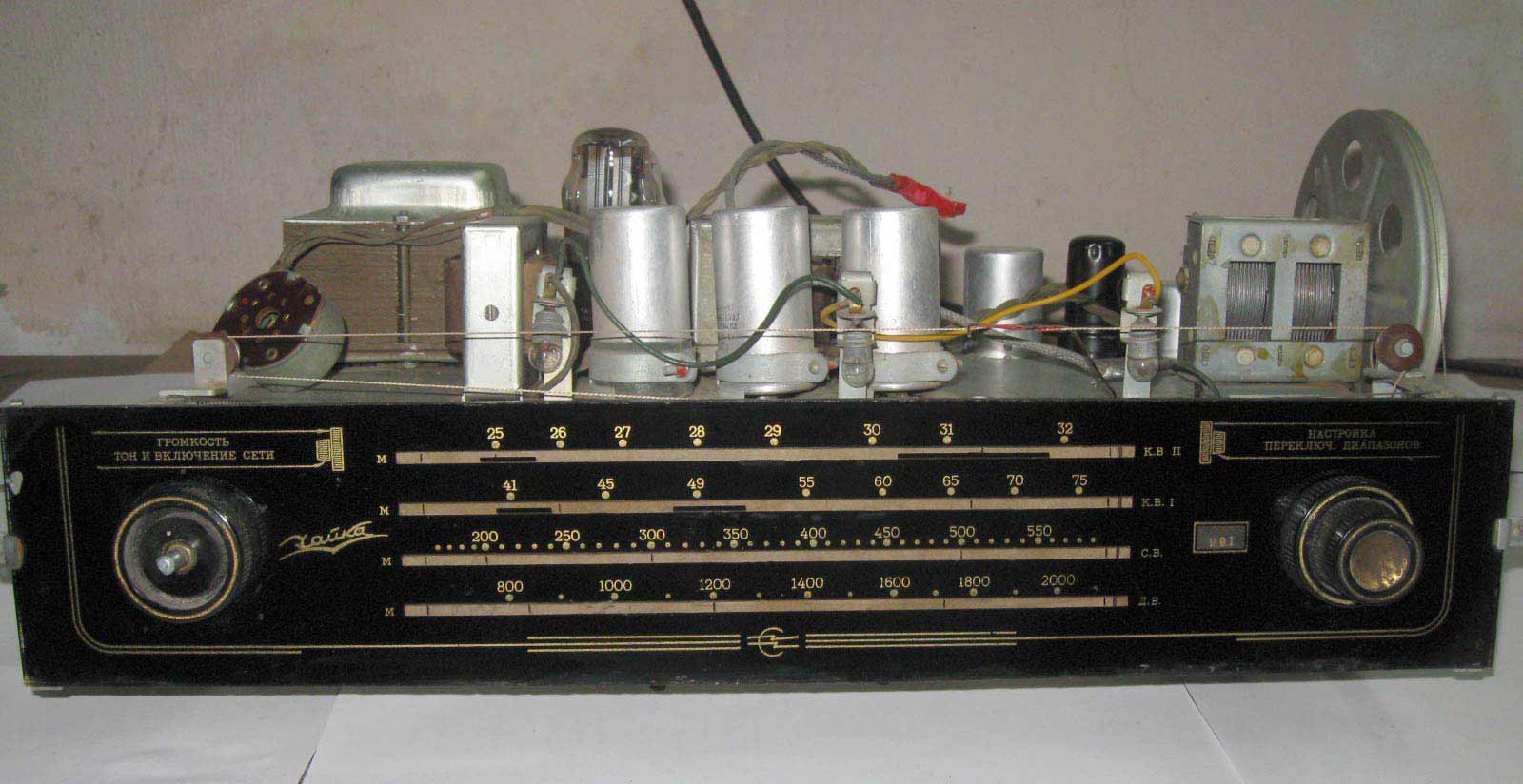

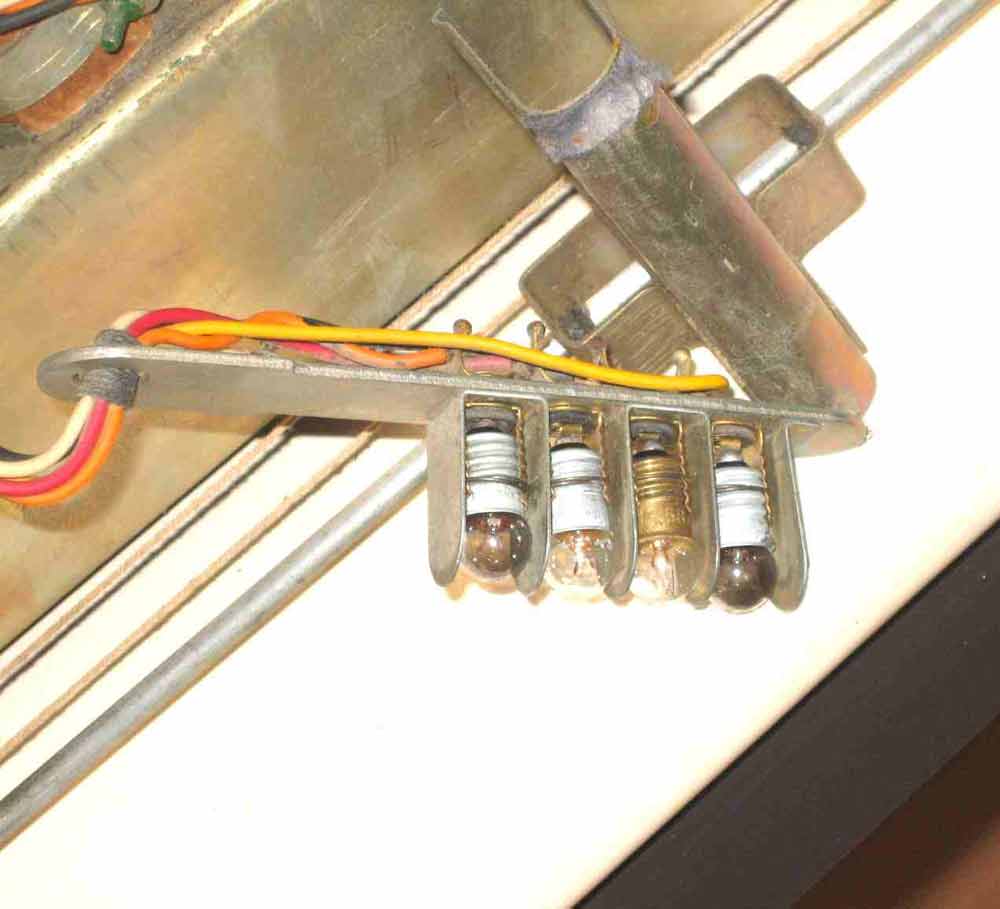

Радиолы ламповые "Чайка" с 1953, 1954 и с 1955 года выпускались Новосибирским заводом "Электросигнал". Радиола состоит из 6-ти лампового приёмника, объединённого в корпусе с универсальным ЭПУ, где применён асинхронный двигатель ДАГ-1 с фрикционным замедлением и пьезоэлектрический звукосниматель ЗПУ-1. Диапазоны частот: ДВ - 150...415 кГц. СВ - 520..1600 кГц. КВ-1 3,95..7,5 МГц. КВ-2 9,7..12 МГц. Чувствительность 200 мкВ в ДВ, СВ диапазонах и 300 мкВ в КВ. Избирательность по соседнему каналу 26 дБ в диапазонах ДВ и СВ, 18 дБ в КВ. По зеркальному каналу 20 и 12 дБ. КНИ около 7%. Полоса звуковых частот при работе ЭПУ - 100...5000 Гц, приёмника - 100...4000 кГц. Потребляемая мощность при работе ЭПУ - 90, радио 75 Вт. Указатель настройки служит указателем включенного диапазона. Он выполнен в виде светового пятна перемещающегося по шкале при вращении ручки настройки. Конструктивно - это подвижная каретка с 4-мя щелями на уровне шкал. При переключении диапазонов загорается лампочка рабочего диапазона. Были радиолы со стрелкой, где шкала освещалась лампочками. Переход к ЭПУ осуществляется в 5-м положении переключателя диапазонов. Габариты 520х340х370 мм, вес 18 кг. В 1954 и в 1955 году радиола модернизировалась. При той-же схеме, применены новые футляры, ЭПУ, также с указателем настройки в виде пучка света и кареткой и со стрелкой и освещением шкалы.

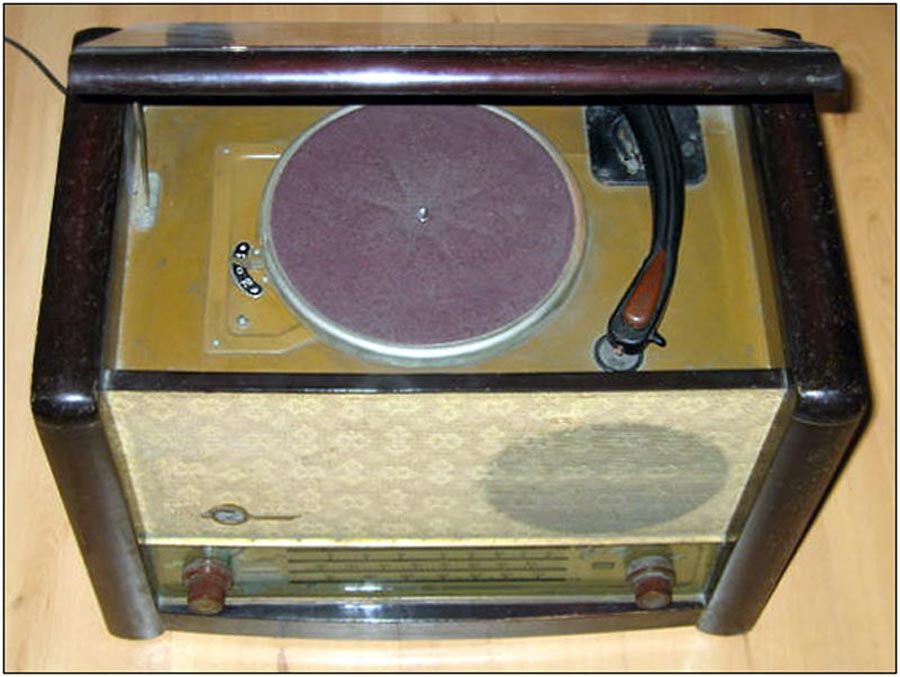

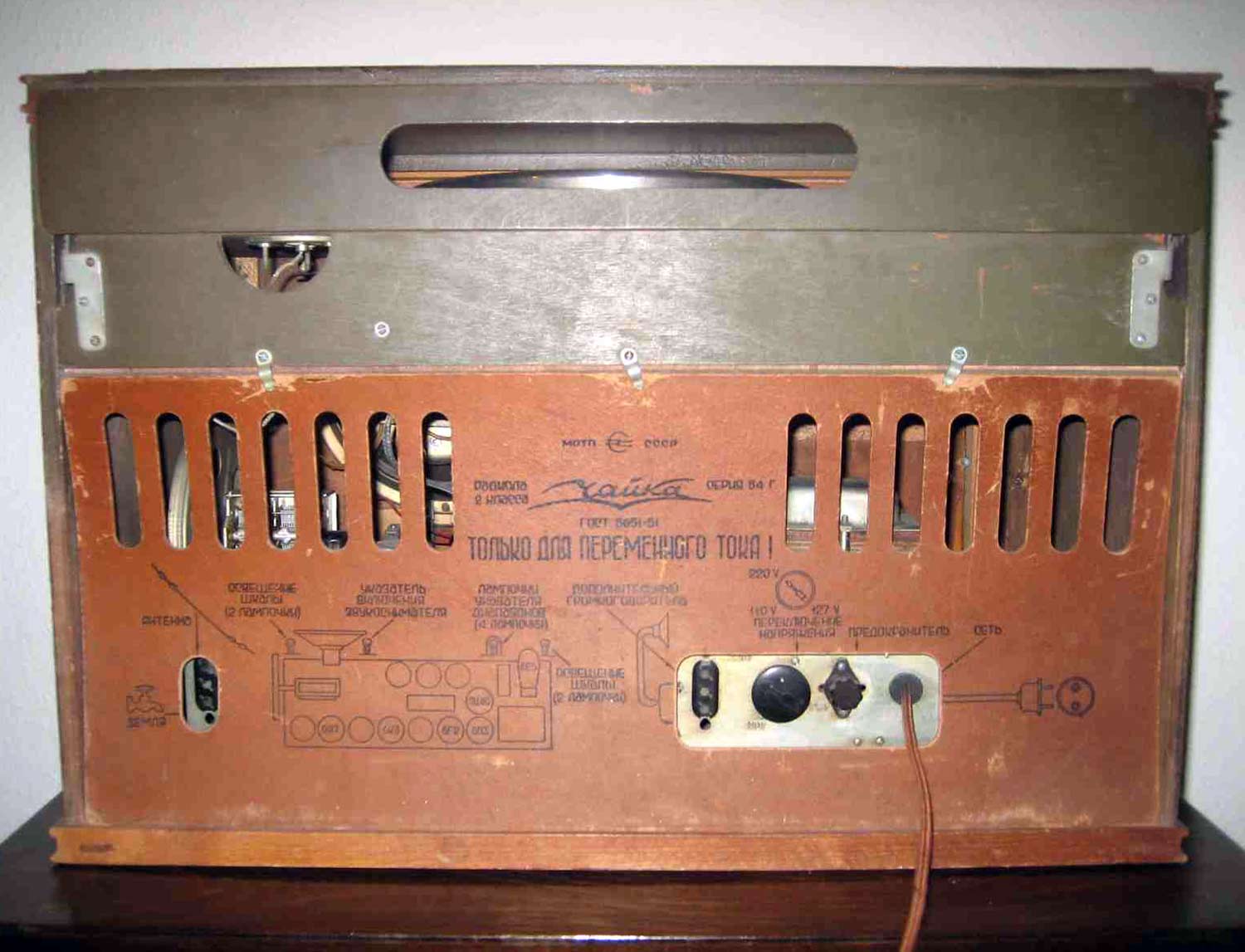

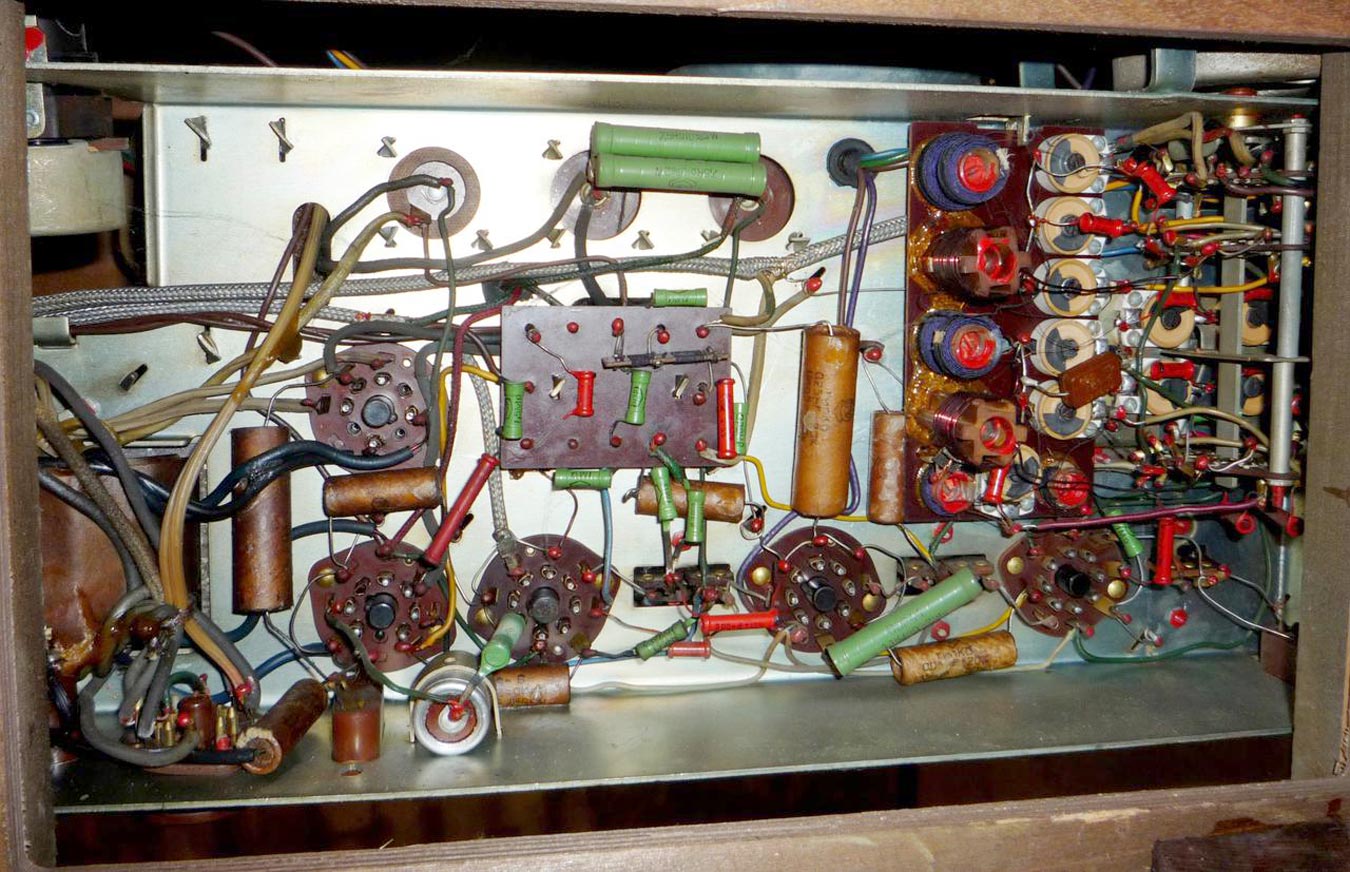

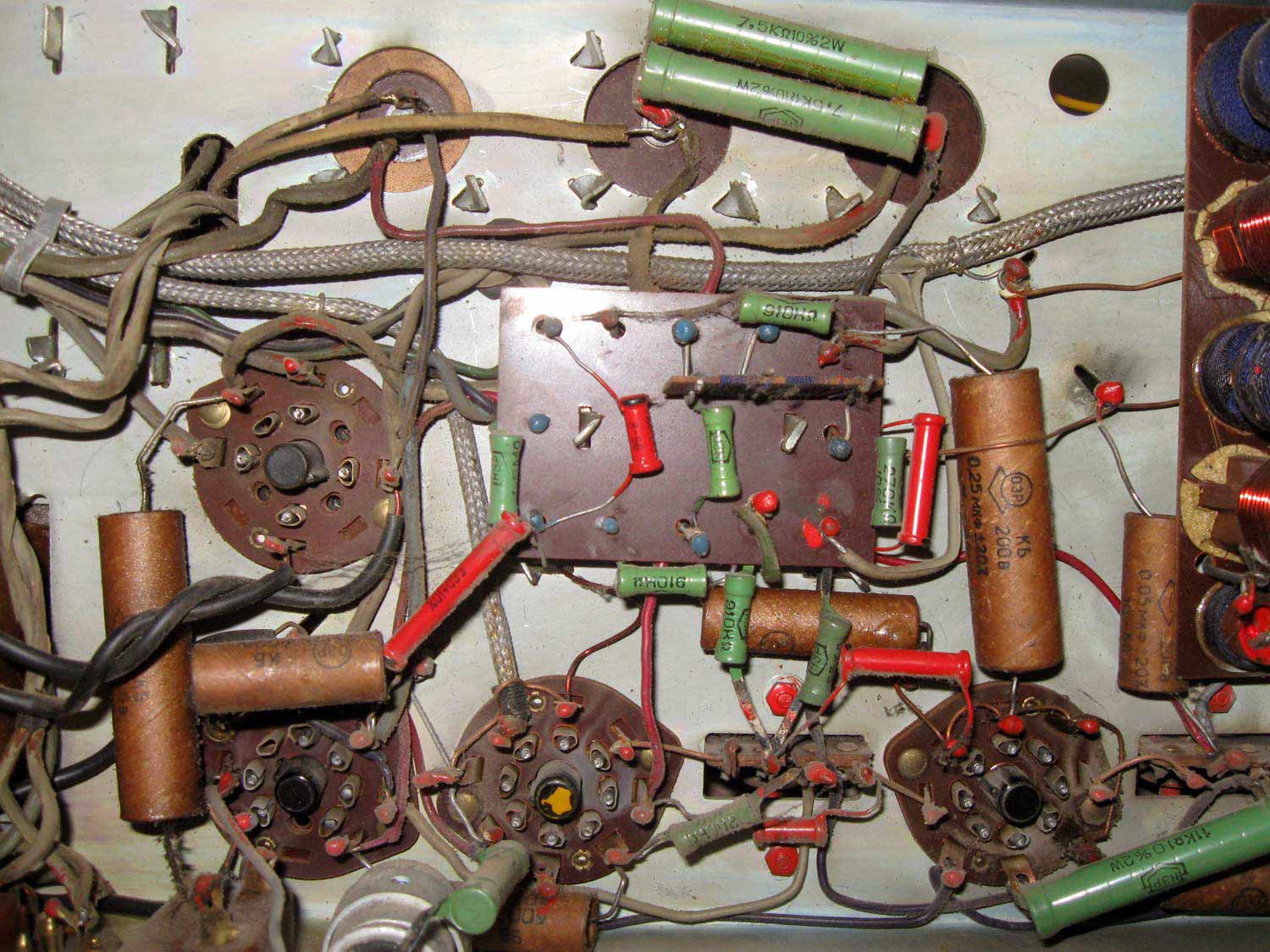

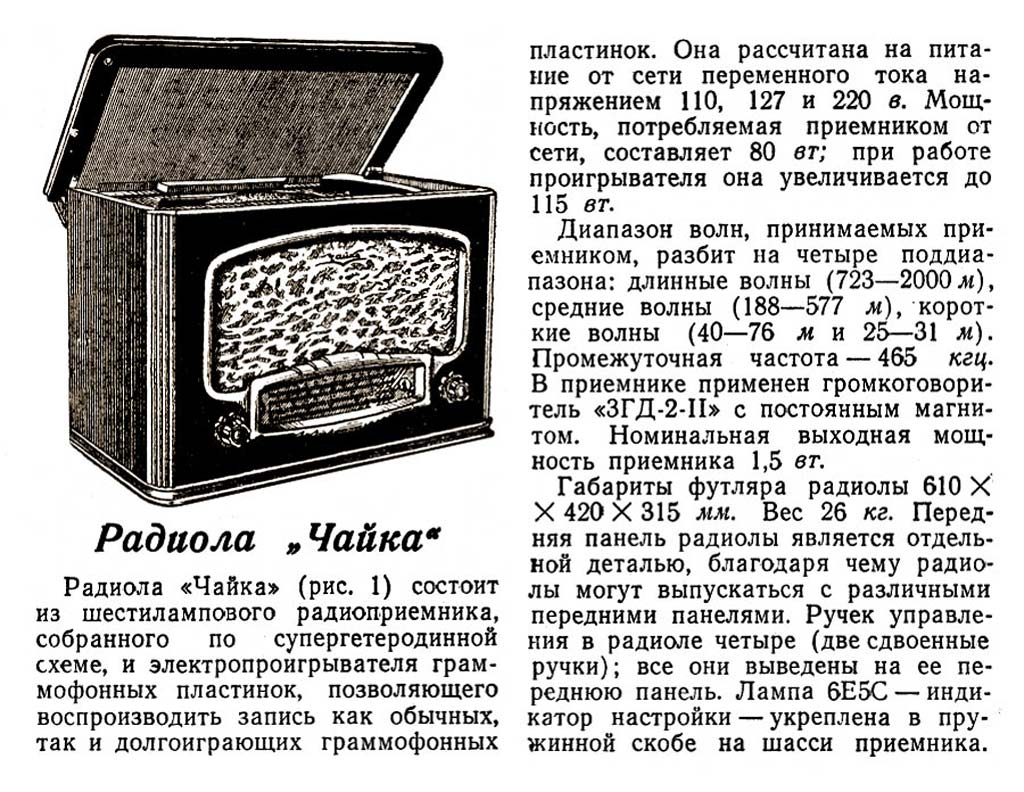

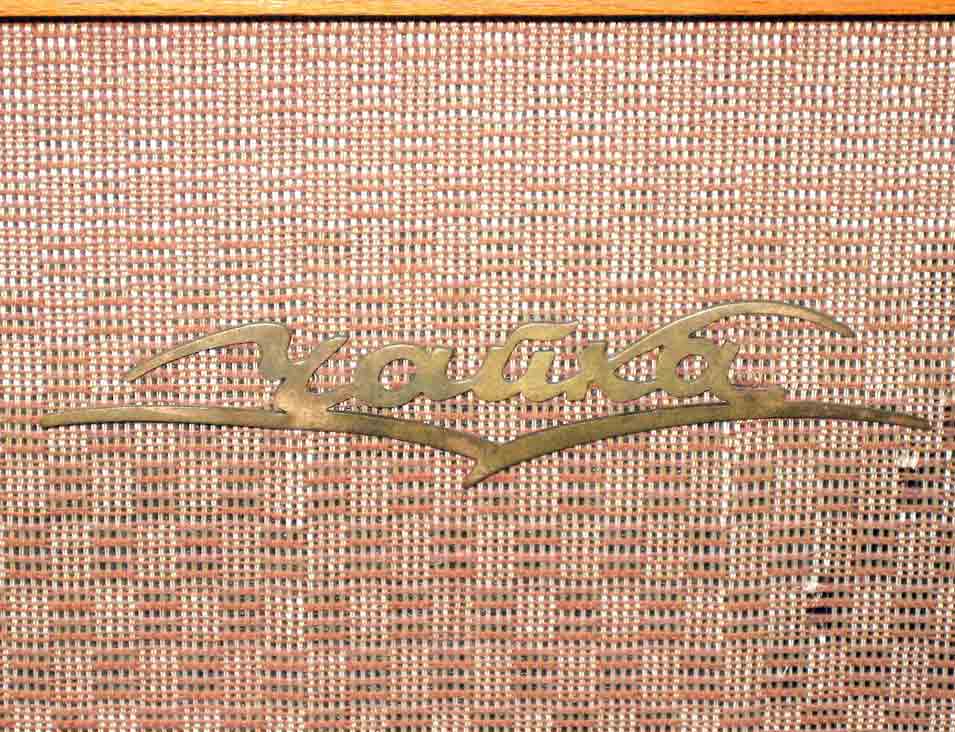

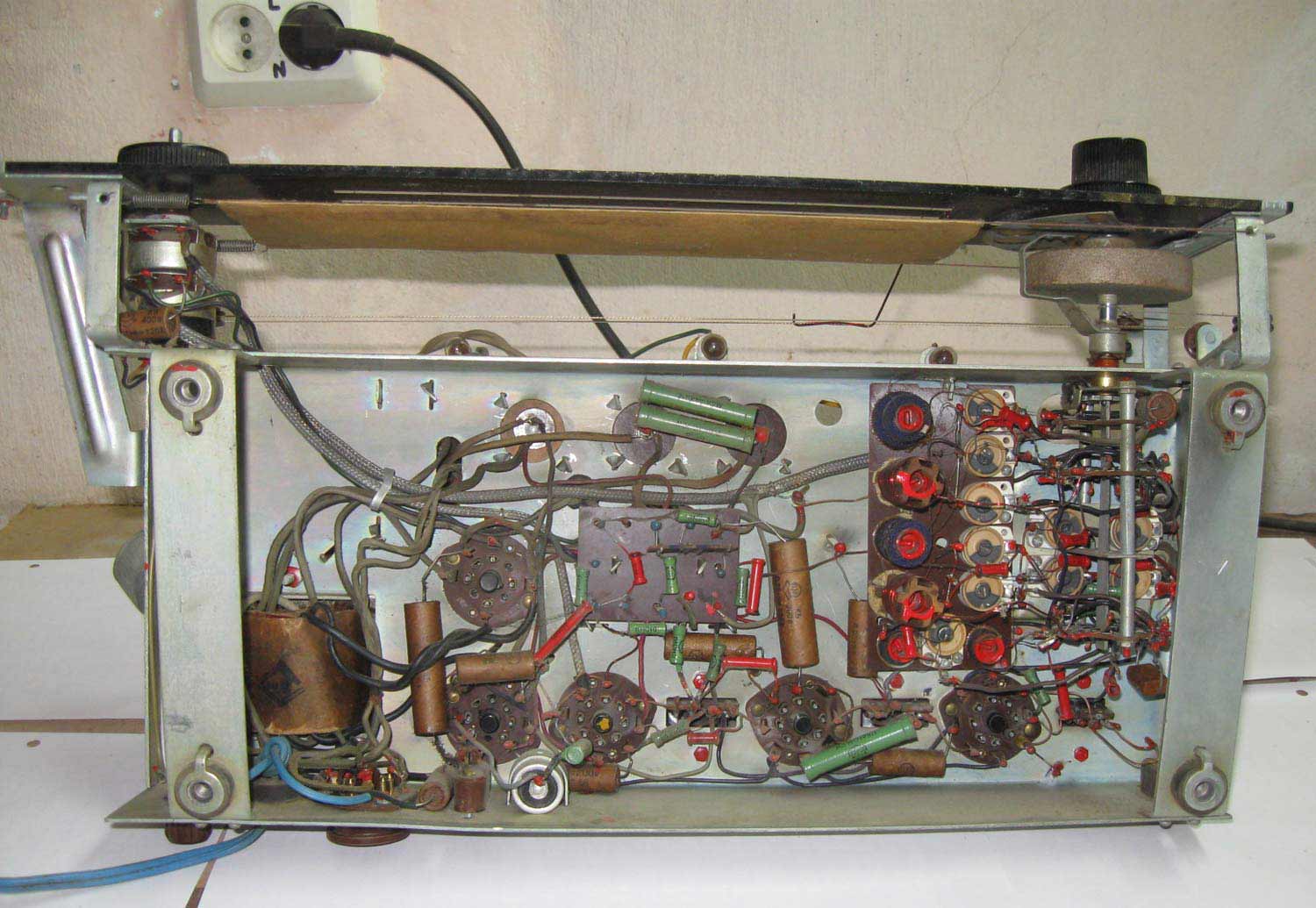

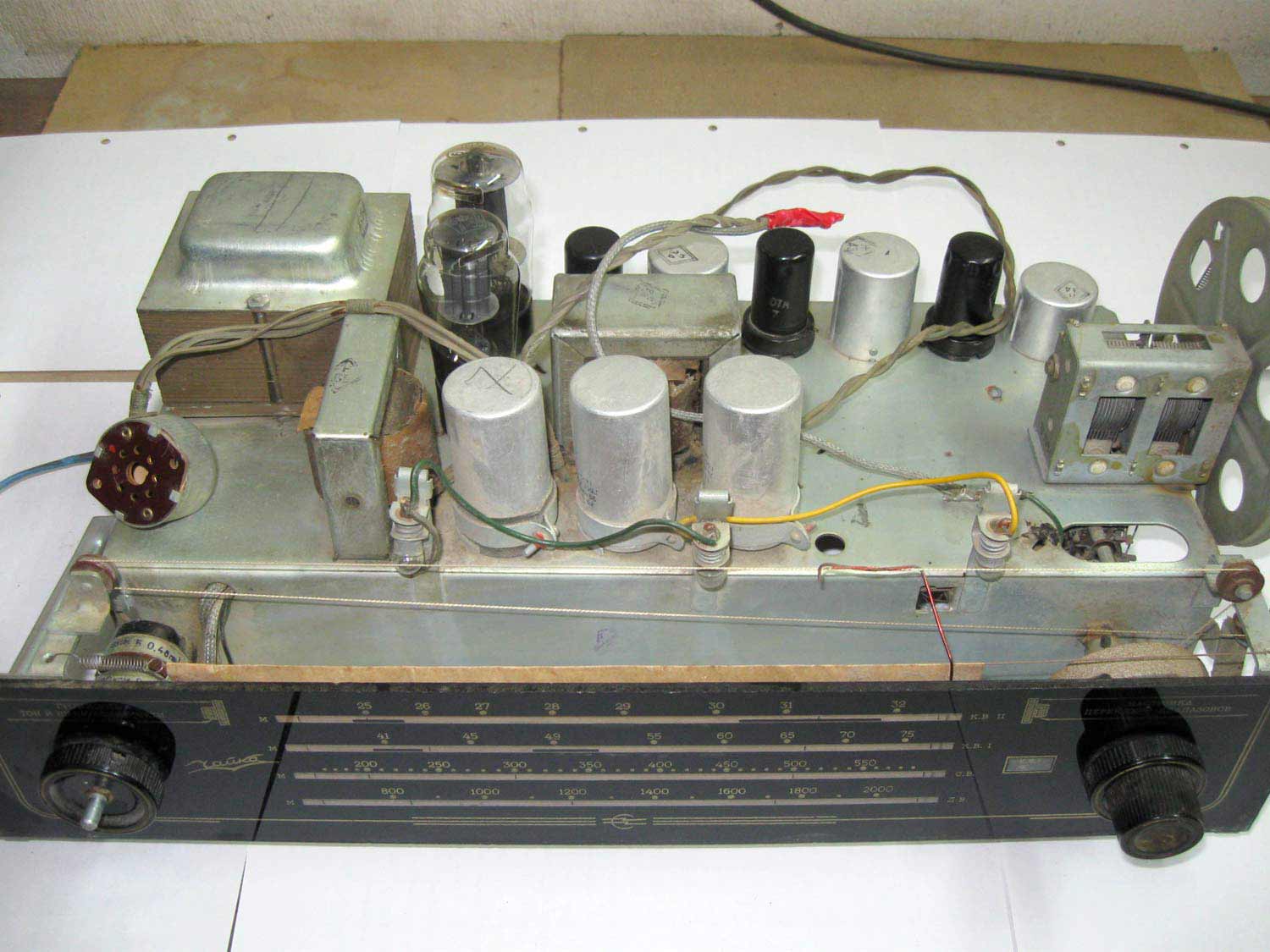

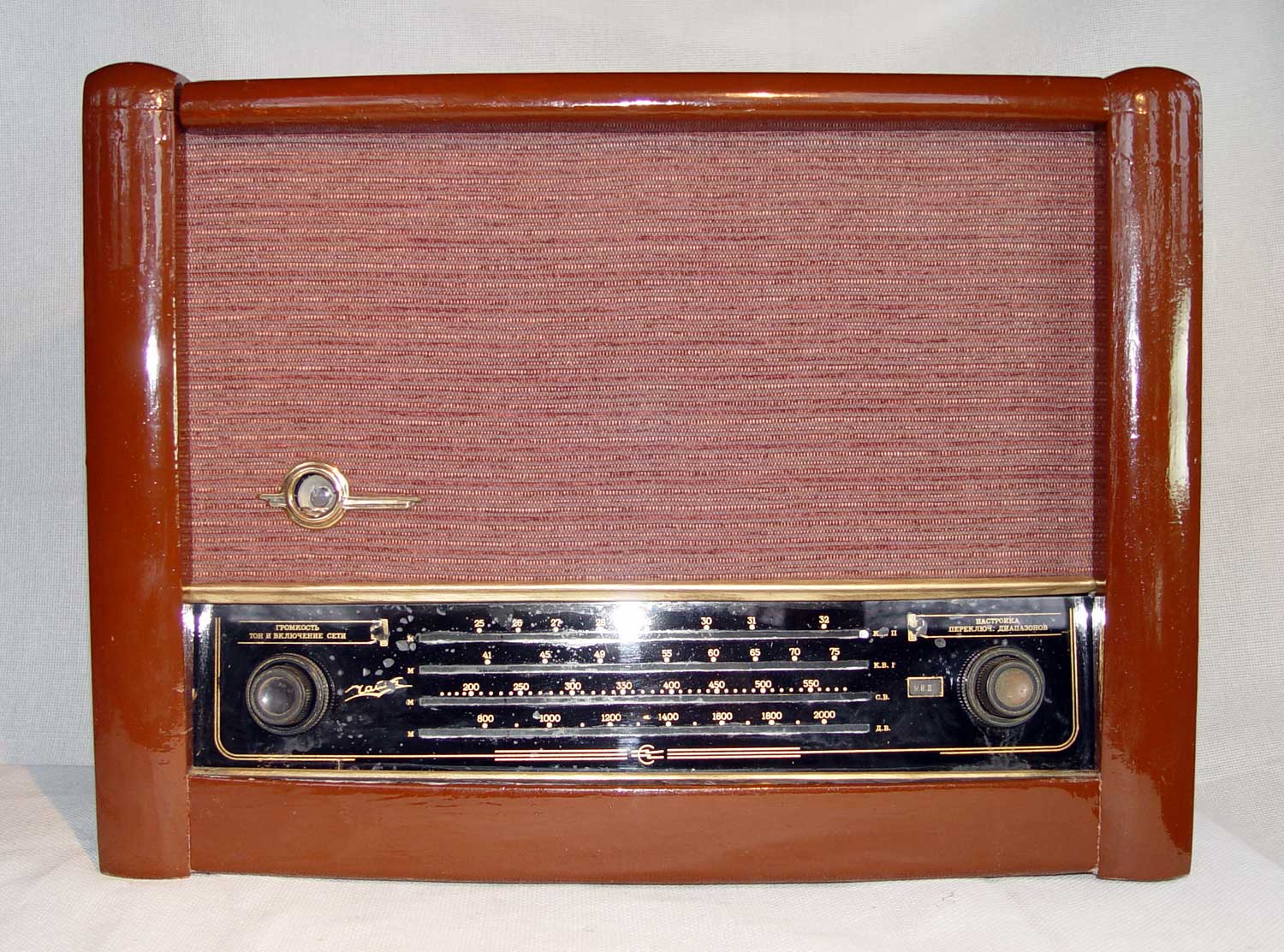

Инструкция по эксплуатации радиолы 1955 г. Описание радиолы 1953 г. в справочнике Е.А.Левитина. Описание радиолы 1953 г. в Радио № 2 за 1955 г. Фото Дмитрия, Германия и Александра Штырёва, Николаев. С 14-го фото радиола "Чайка" 1955 г.

---------------------------------------
