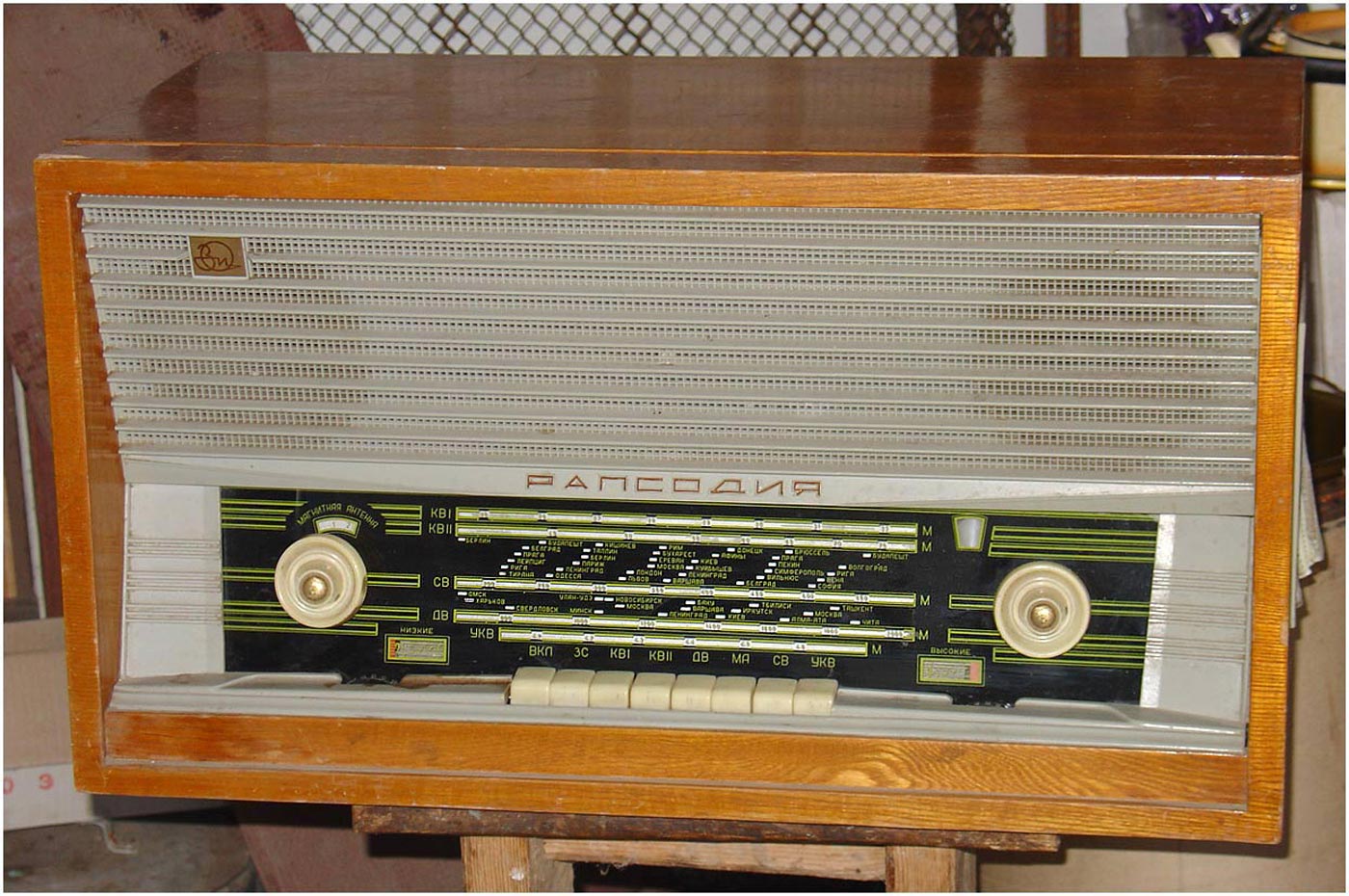

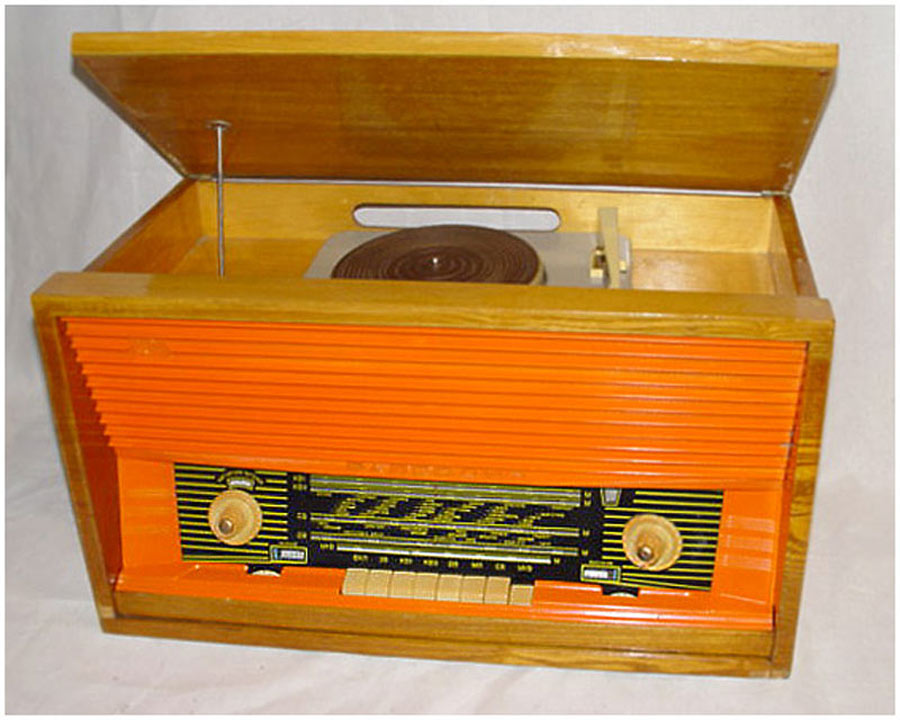

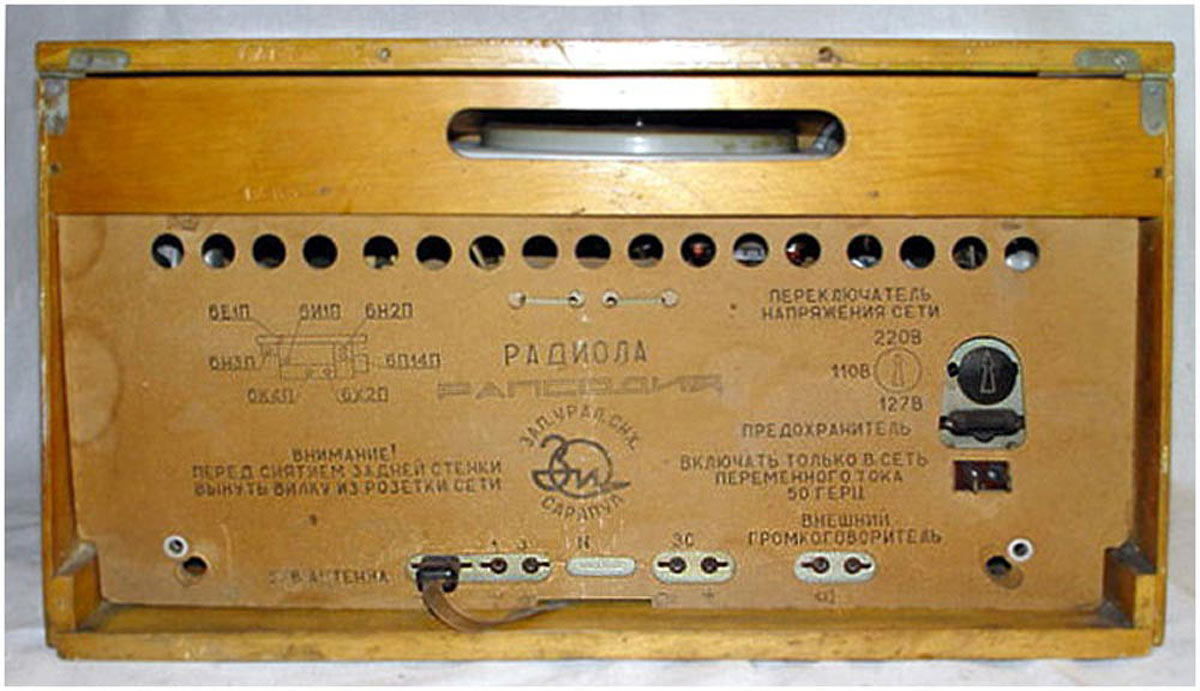

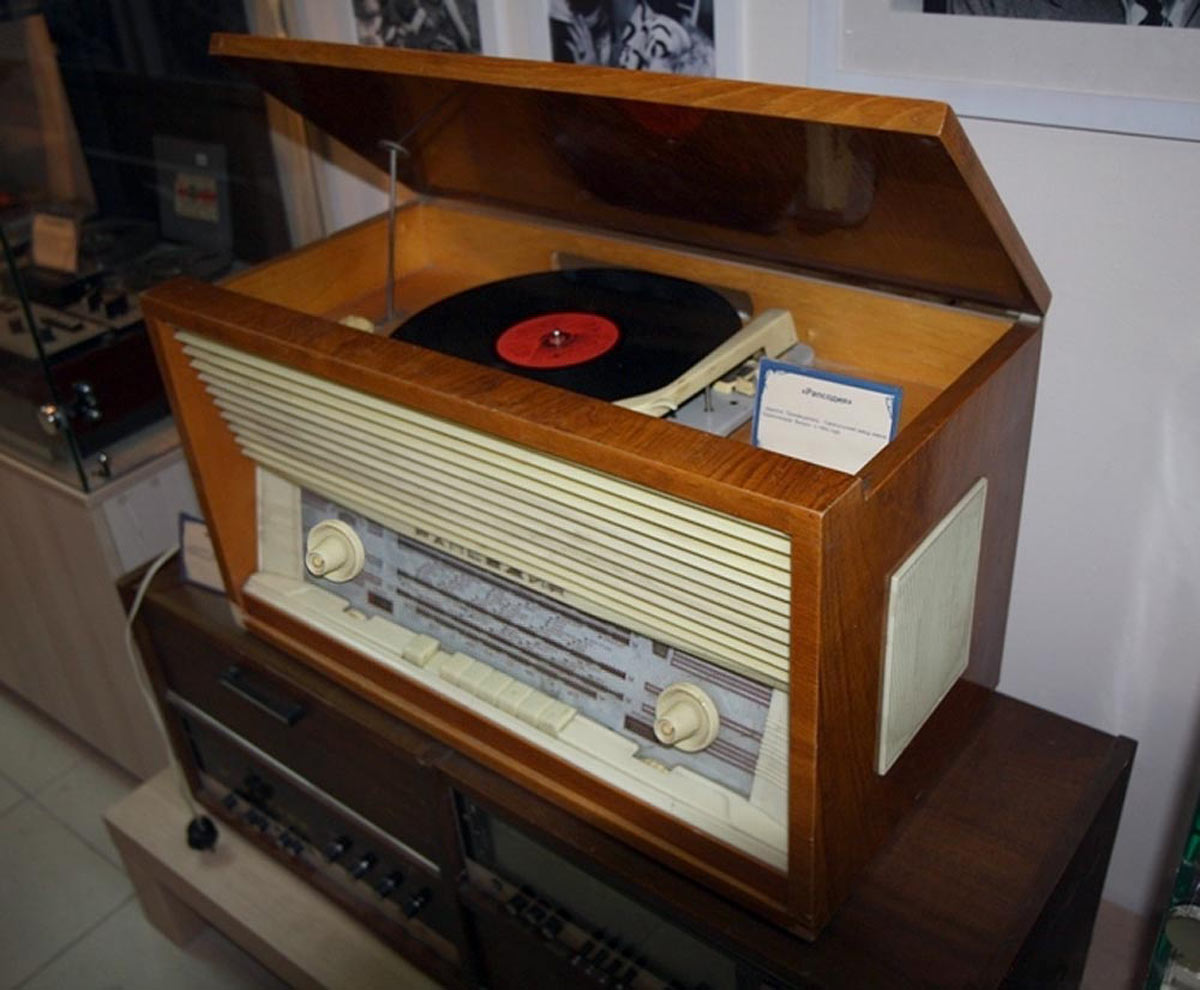

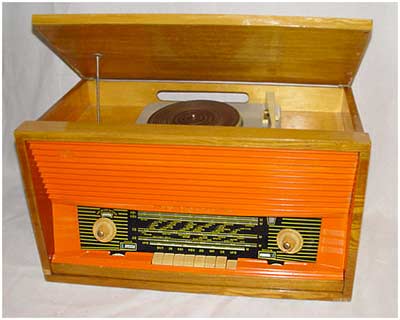

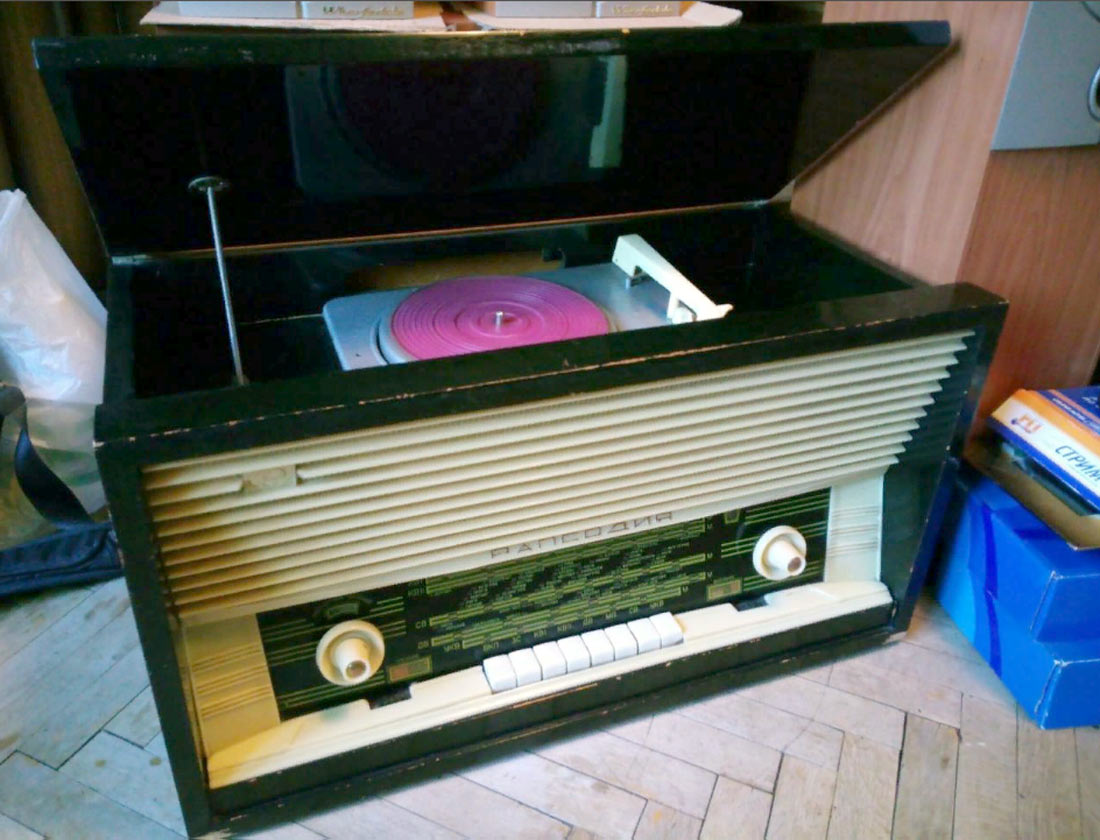

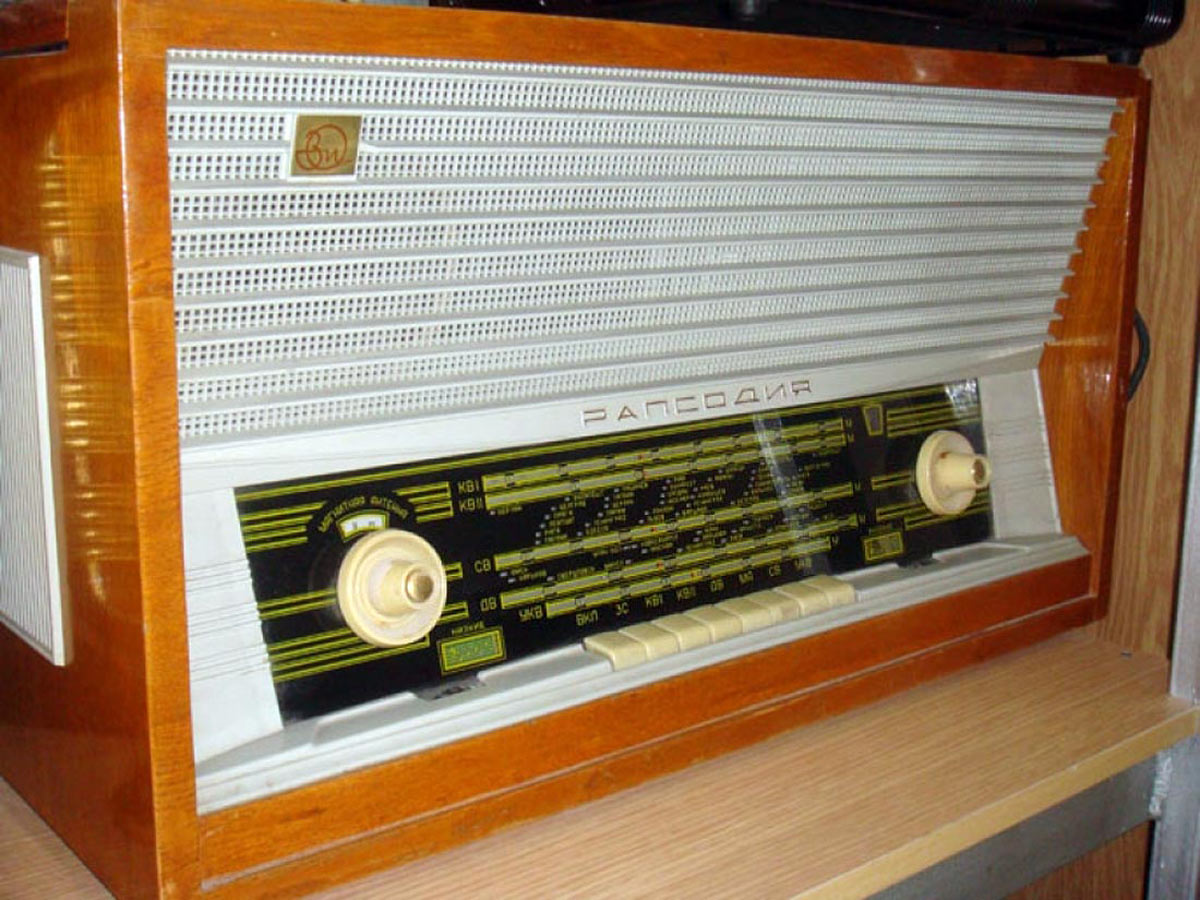

Радиола "Рапсодия"
с 1964 года выпускалась на Сарапульском заводе имени Орджоникидзе. Представляет
собой семиламповый приёмник 1-го класса с универсальным электропроигрывателем.

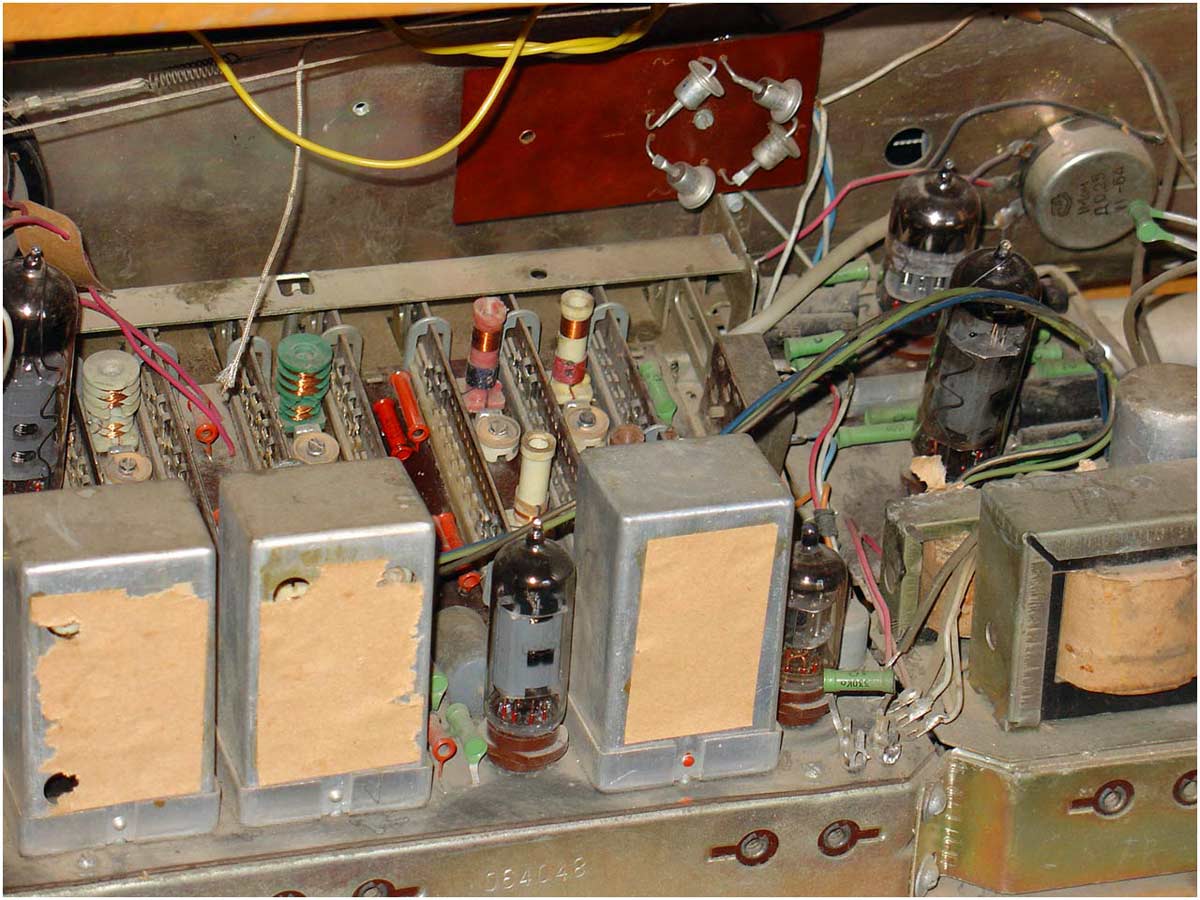

Приёмник имеет каскады: УВЧ и преобразователь УКВ диапазона на лампе 6НЗП.
УПЧ УКВ диапазона и преобразователь остальных на лампе 6И1П. УПЧ всех диапазонов
на 6К4П. Детектор на 6Х2П. Предварительный усилитель на 6Н2П. Оконечный
усилитель 6П14П. Индикатор настройки на 6Е1П. Выходная мощность 2 Вт. Диапазон
частот: ДВ 150...408 кГц, СВ 520...1600 кГц. КВ-1 9,35...12,1 МГц, КВ-2
3,95...7,4 МГц. УКВ 65,8...73 МГц. ПЧ ЧМ диапазона 8,4 МГц, остальных 465
кГц. Чувствительность с наружной антенной в диапазонах ДВ, СВ - 150 мкВ,
поддиапазонах КВ - 200 мкВ, в диапазоне УКВ - 20 мкВ, с магнитной антенной
в диапазонах ДВ, СВ - 3 мВ/м. Избирательность при расстройке на ±10 кГц
- 46 дБ. Полоса частот при приёме в диапазоне ЧМ - 80...12000 Гц, в АМ
- 80...4000 Гц, воспроизведении грамзаписи - 80...7000 Гц. Потребляемая
мощность при приёме 60 Вт, работе ЭПУ - 75 Вт. ЭПУ ЭП-IV, имеет 4 скорости:
16, 33, 45 и 78 об/мин и снабжен микролифтом. АС состоит из 4-х громкоговорителей.
Габариты радиолы 646х360х320 мм, вес 20 кг.
Инструкция
по эксплуатации радиолы( (Александр Аминов, Московская обл., Химки).
Описание радиолы в справочнике Е.А.Левитина.
-
-
-
-
-
-
-
