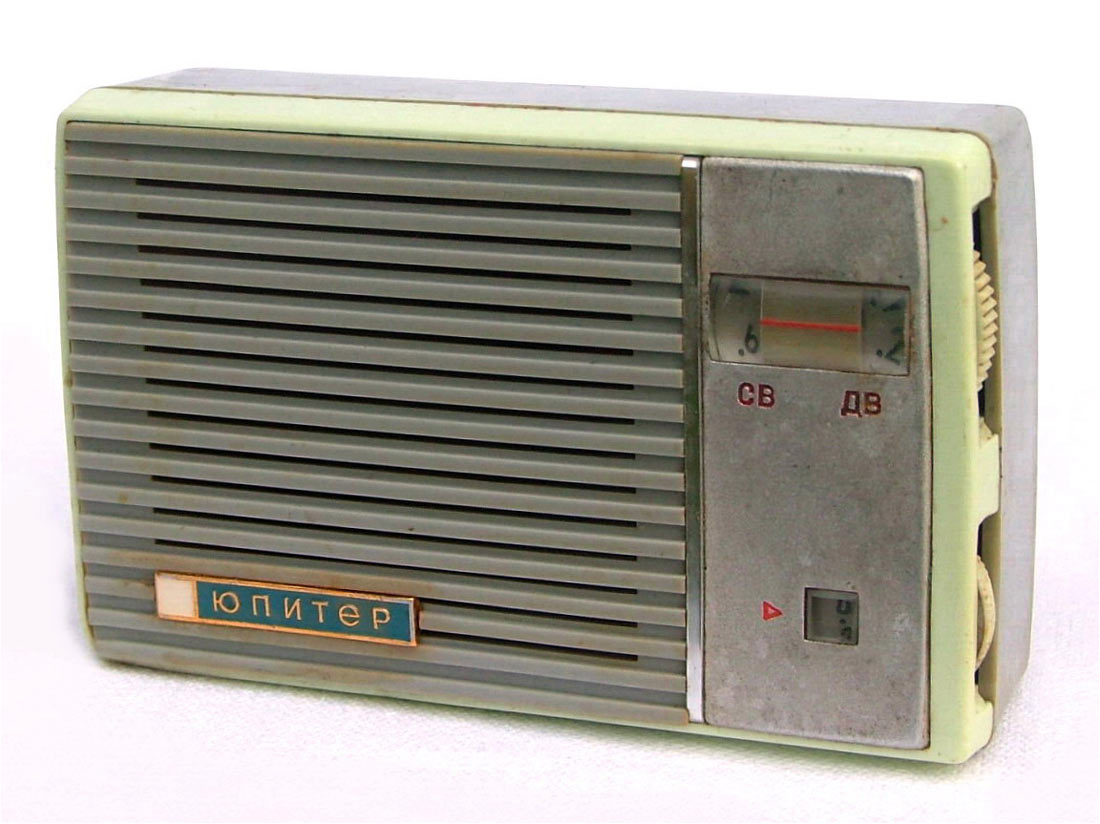

Портативные радиоприёмники "Юпитер"
и "Юпитер-М" с 1964 и с 1967 года выпускал Днепропетровский радиозавод.

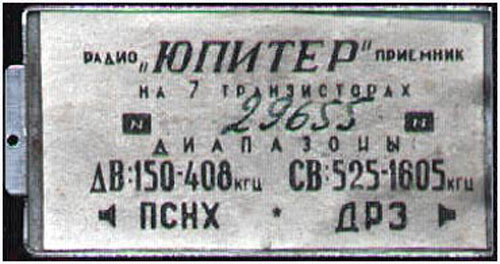

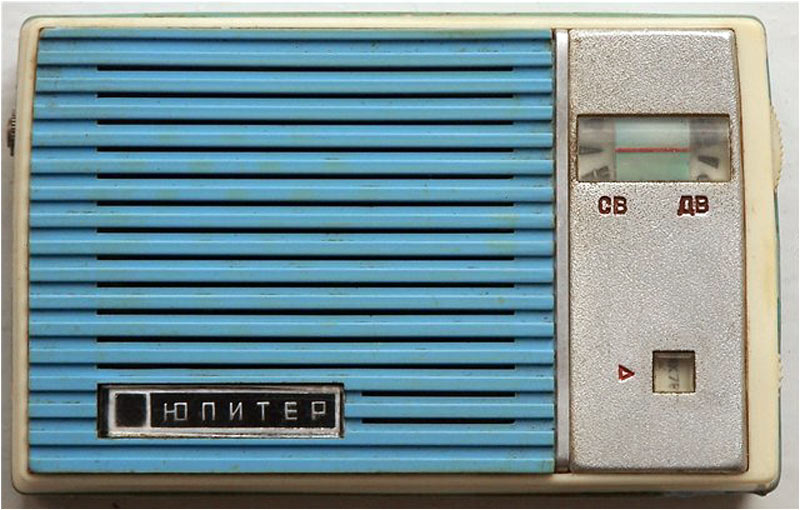

"Юпитер" - супергетеродин, собранный на 7 транзисторах для приёма в диапазонах
ДВ, СВ. Чувствительность в диапазоне ДВ 1,5, СВ 0,8 мВ/м. Селективность
26 дБ. Номинальная выходная мощность - 60 мВт. Диапазон воспроизводимых
частот - 450...3000 Гц. Есть гнездо для подключения телефона ТМ-4, громкоговоритель
при этом отключается. Работа радиоприёмника сохраняется при снижении питания

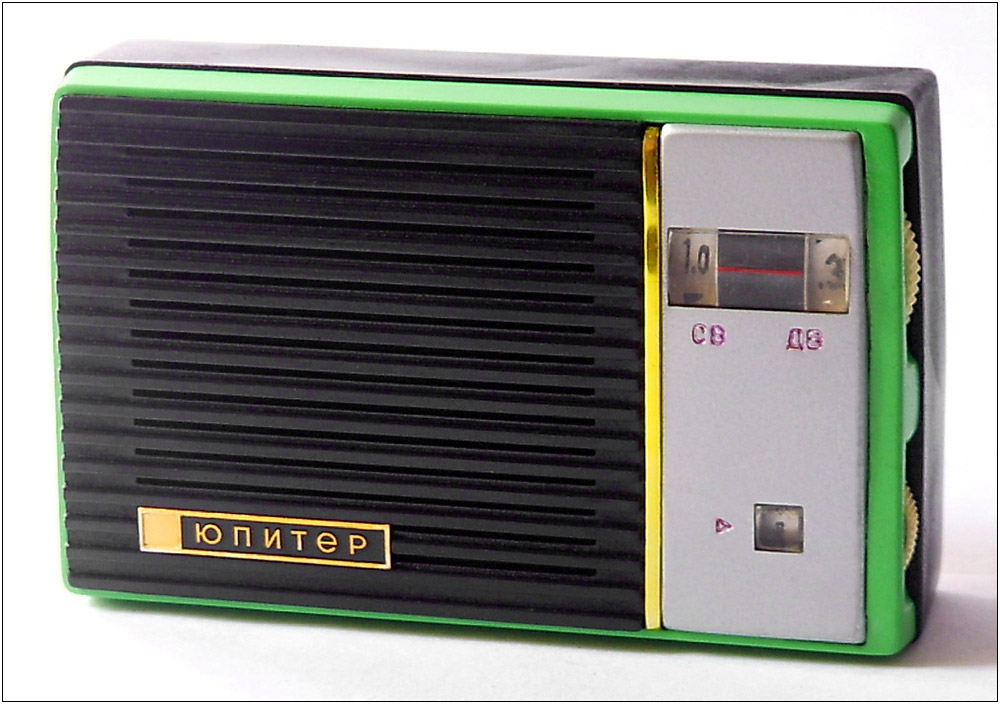

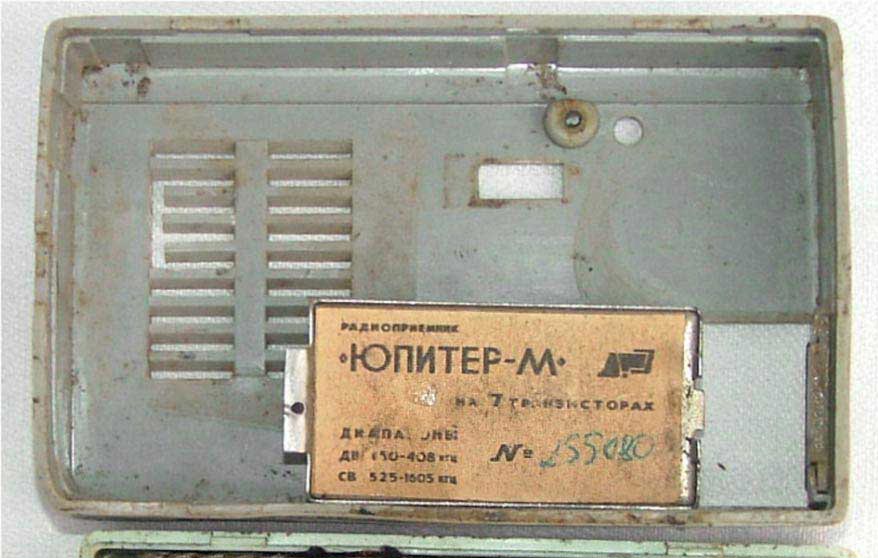

до 5,6 В. Радиоприёмник ''Юпитер-М'' оформлен также, но имеет изменения
в схеме и в монтаже.
Описание 1-й модели в книге
Весенина, книге Белова, Дрызго и в

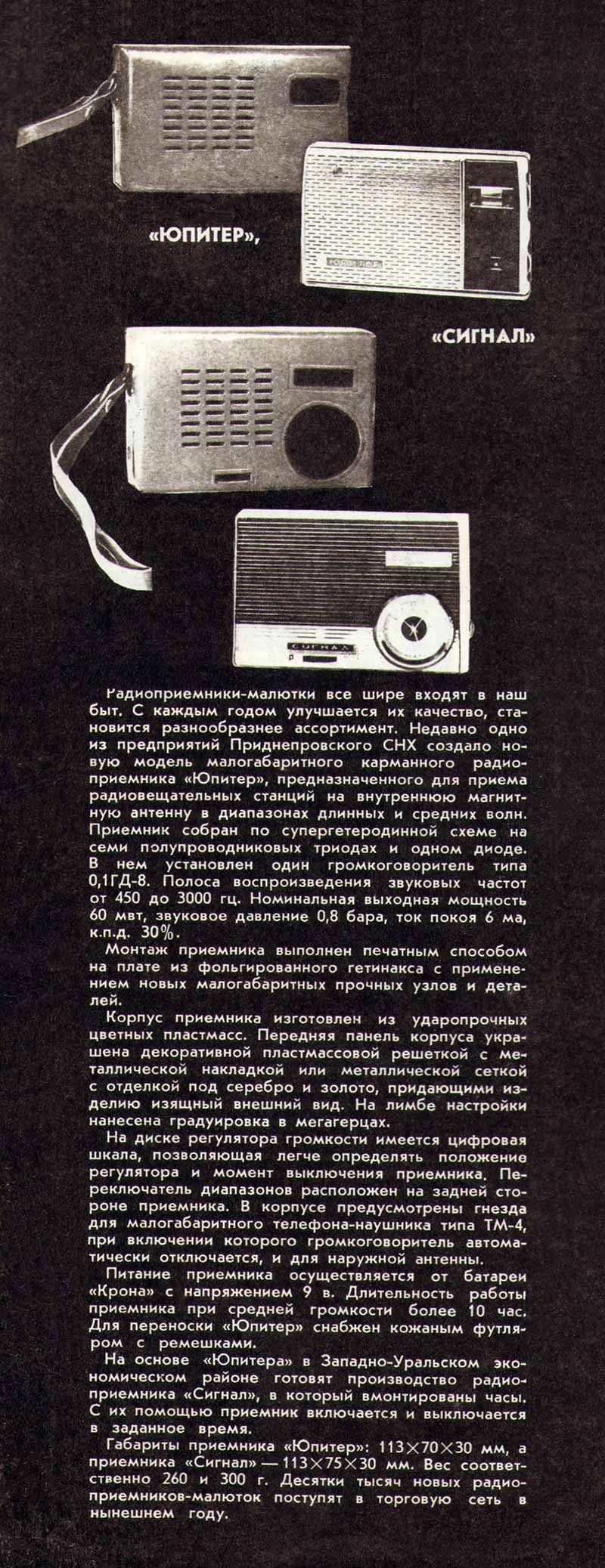

Радио
№ 9 за 1964 год. Описание 2-й модели в книге
Весенина и в книге Белова, Дрызго.
Инструкция
2-й модели. Ещё инструкция. Инструкция
по ремонту 2-й модели (Хрисанов А.Н. С-П). Видео.

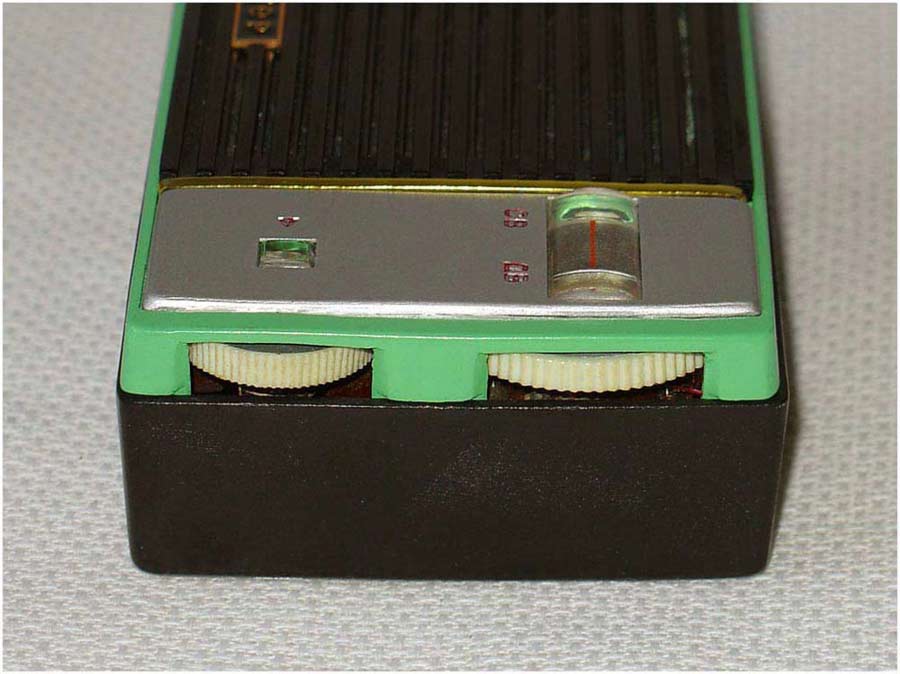

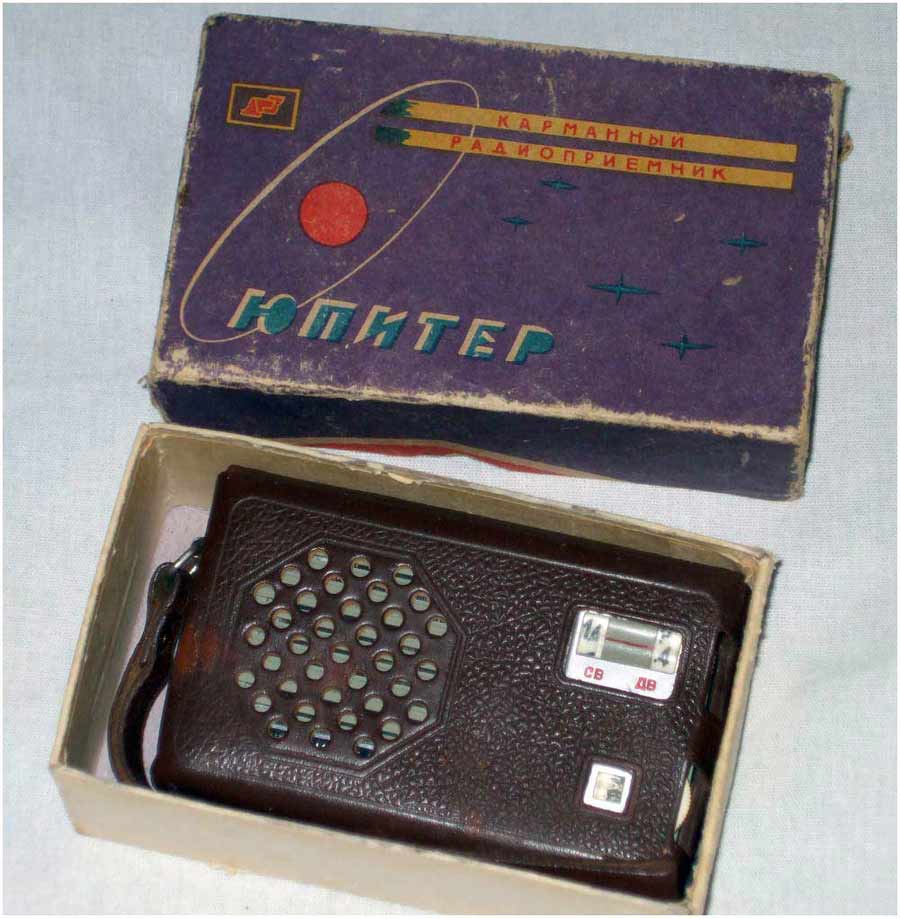

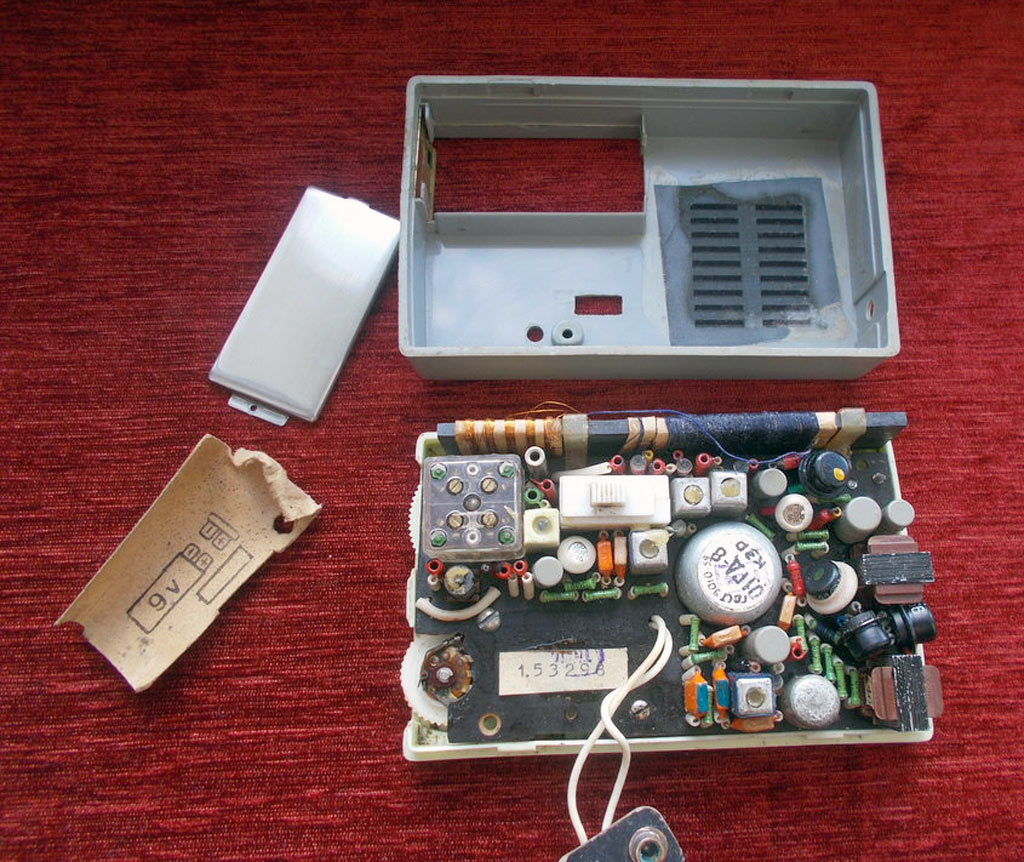

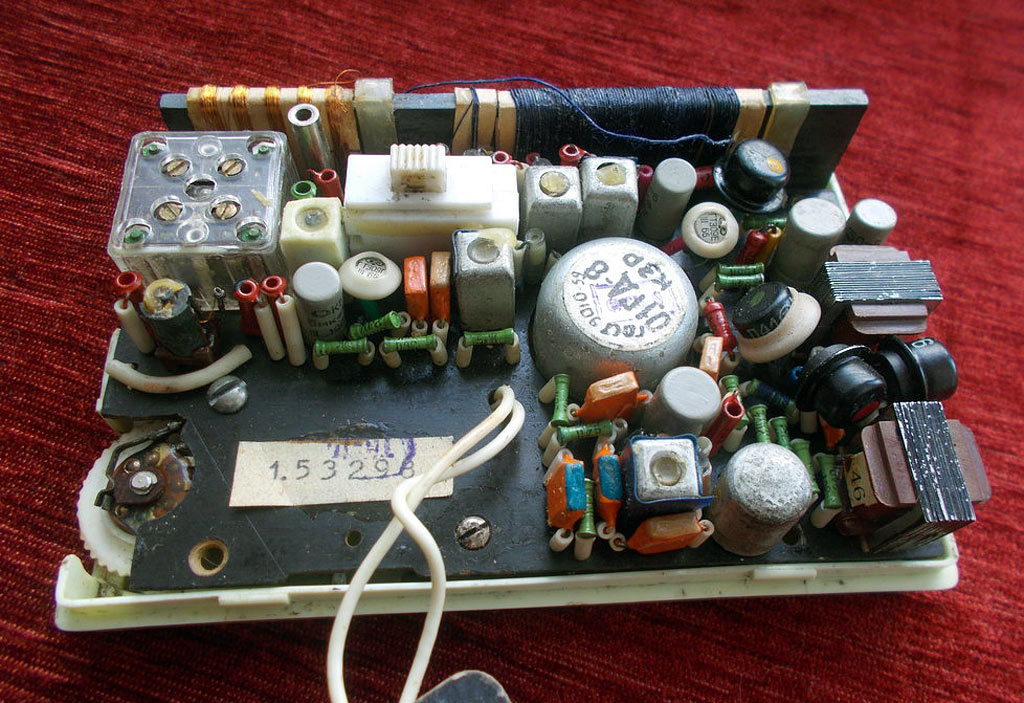

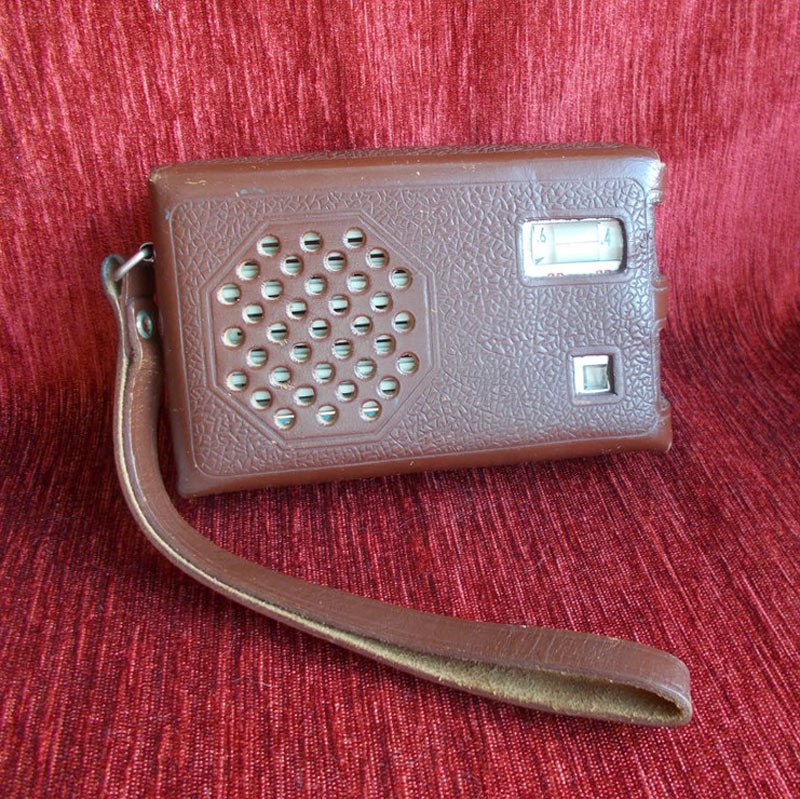

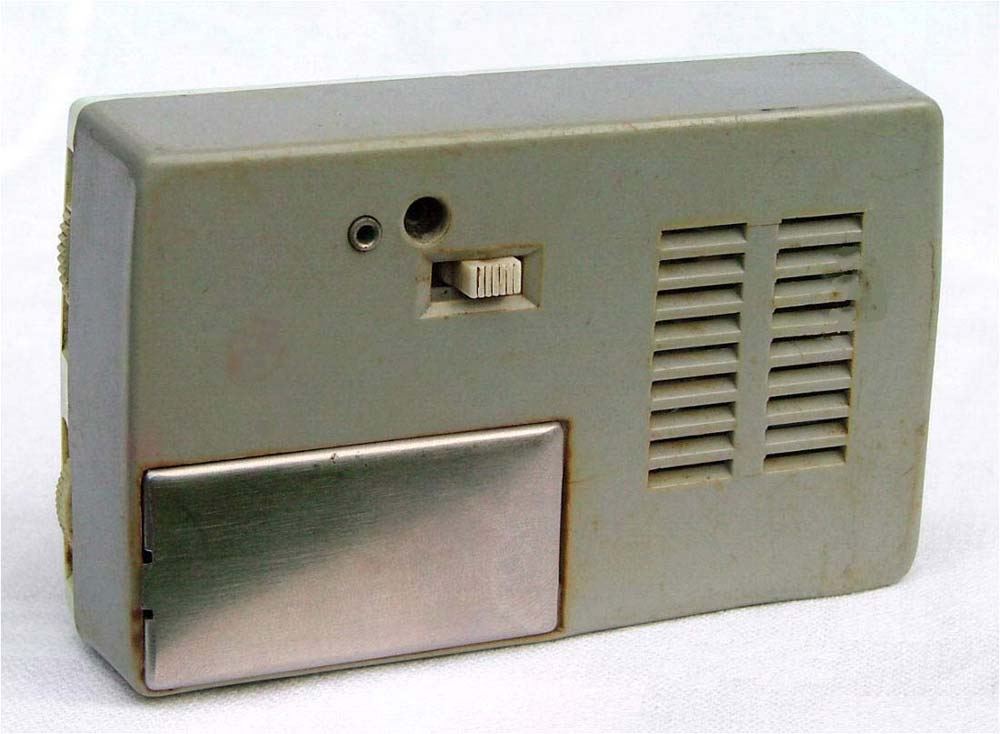

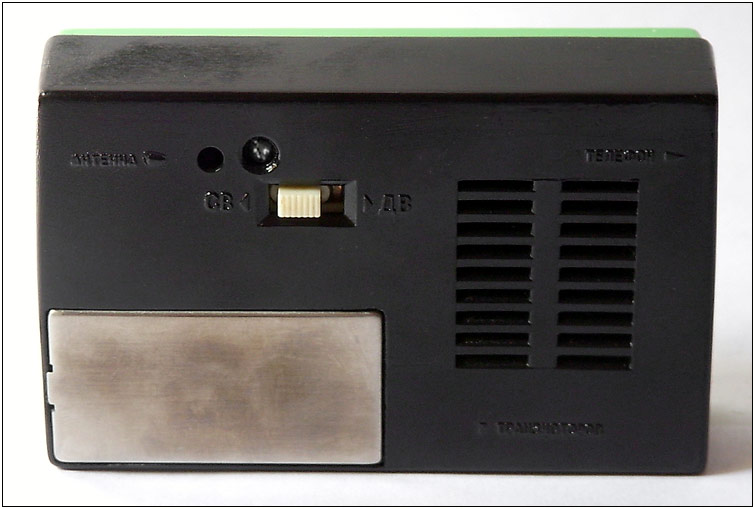

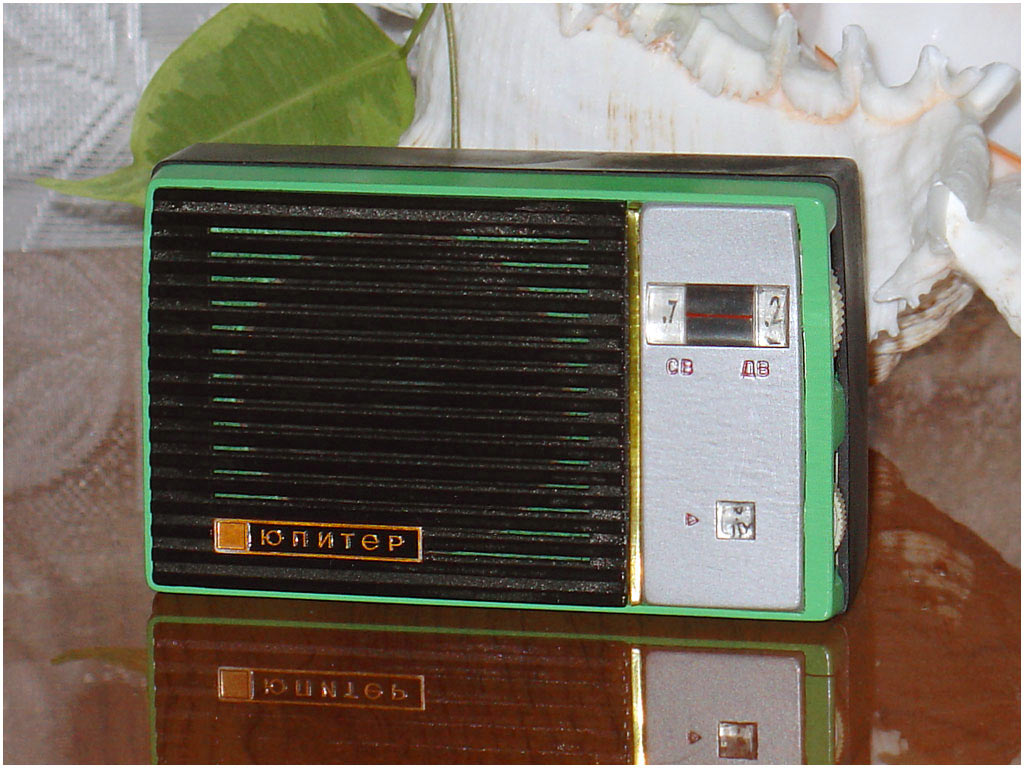

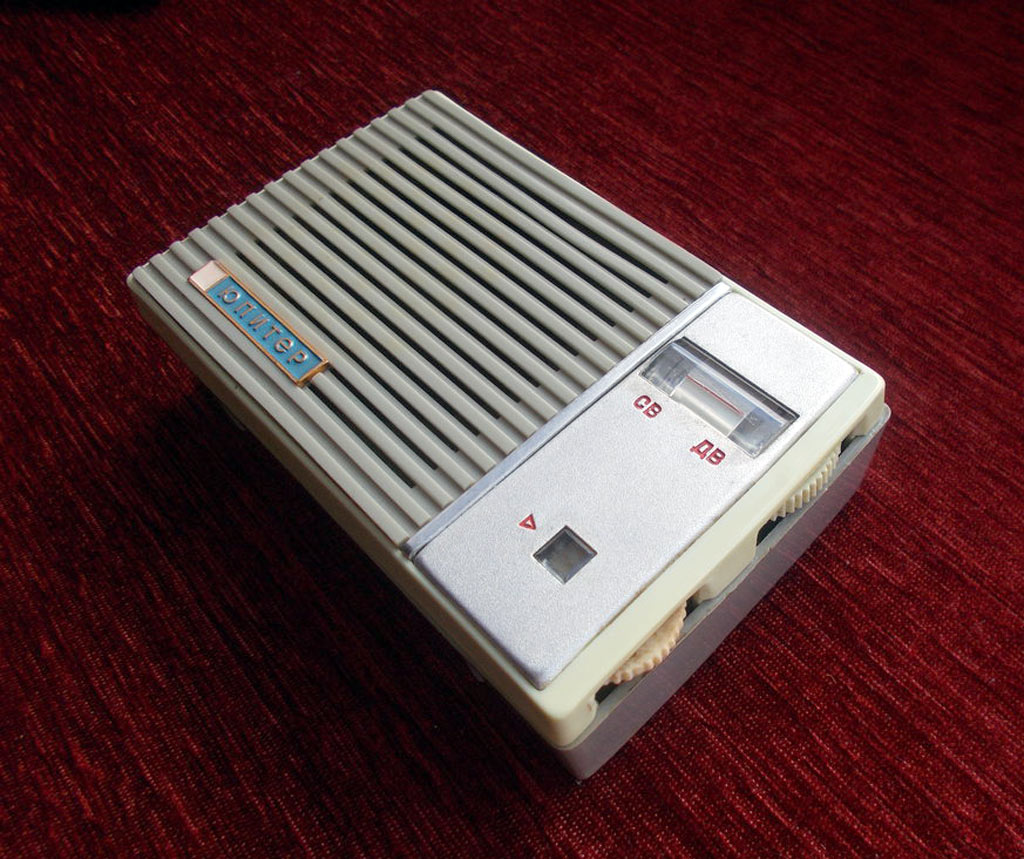

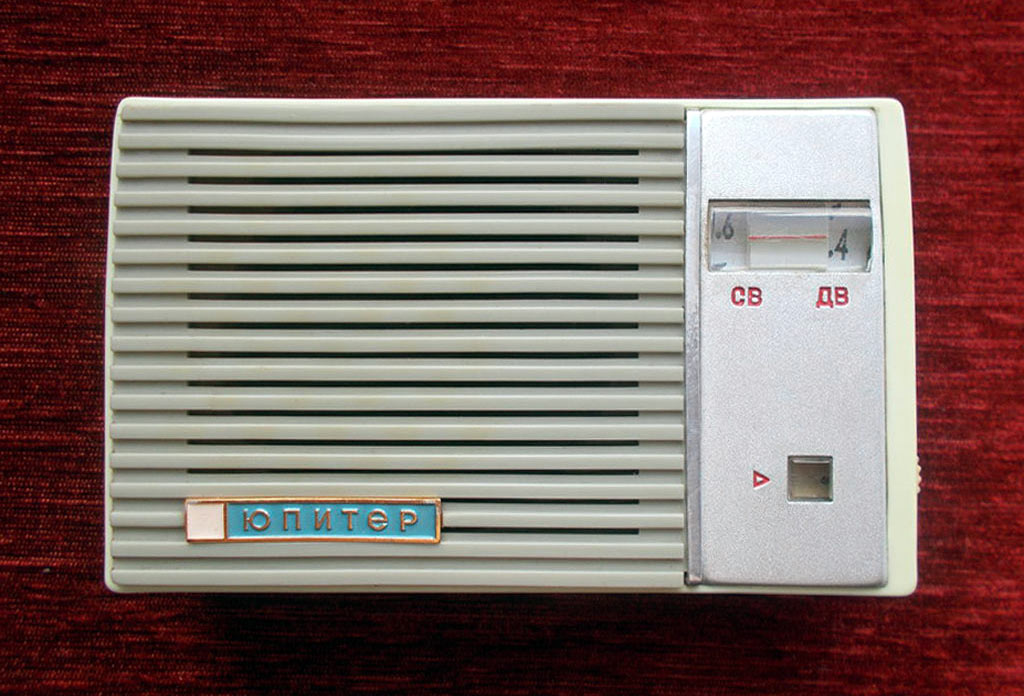

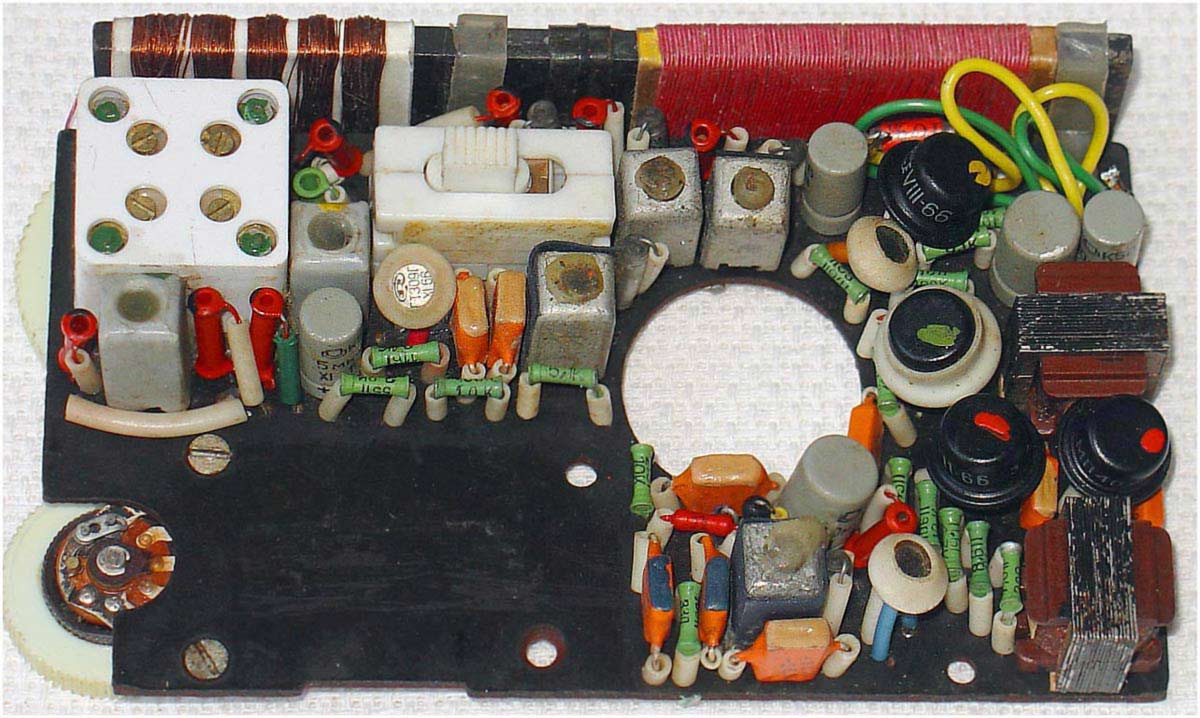

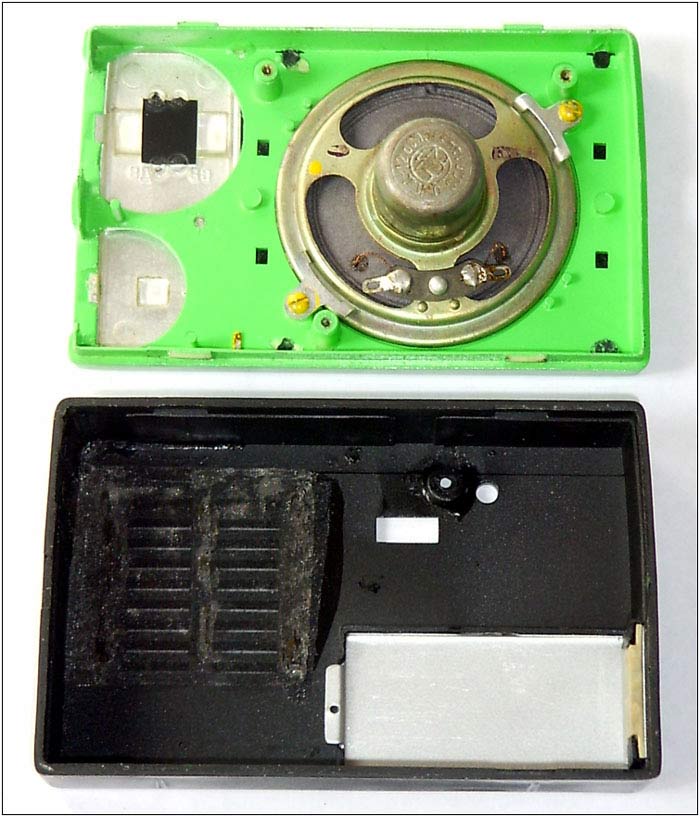

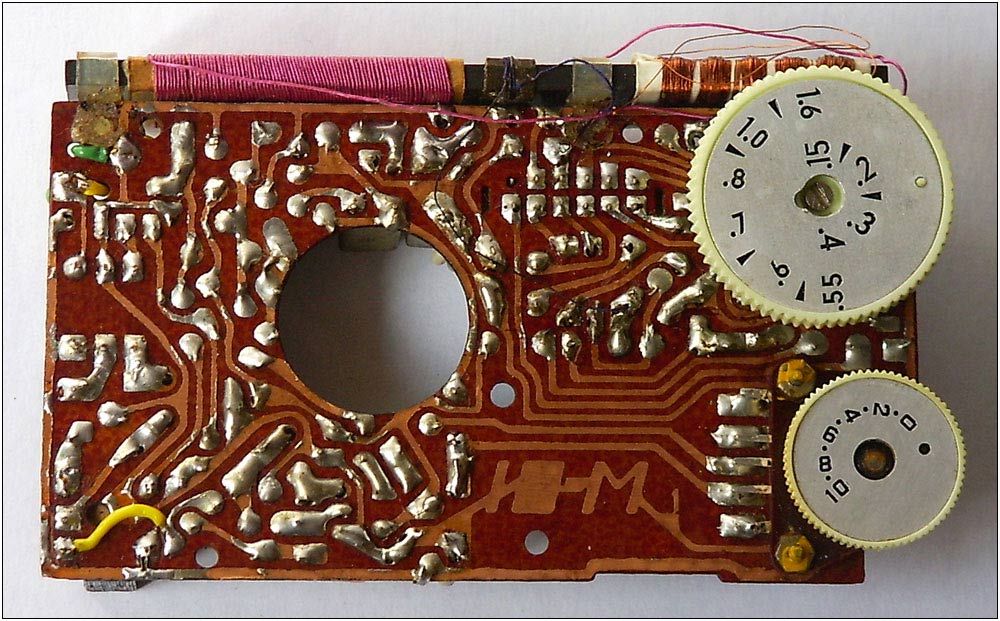

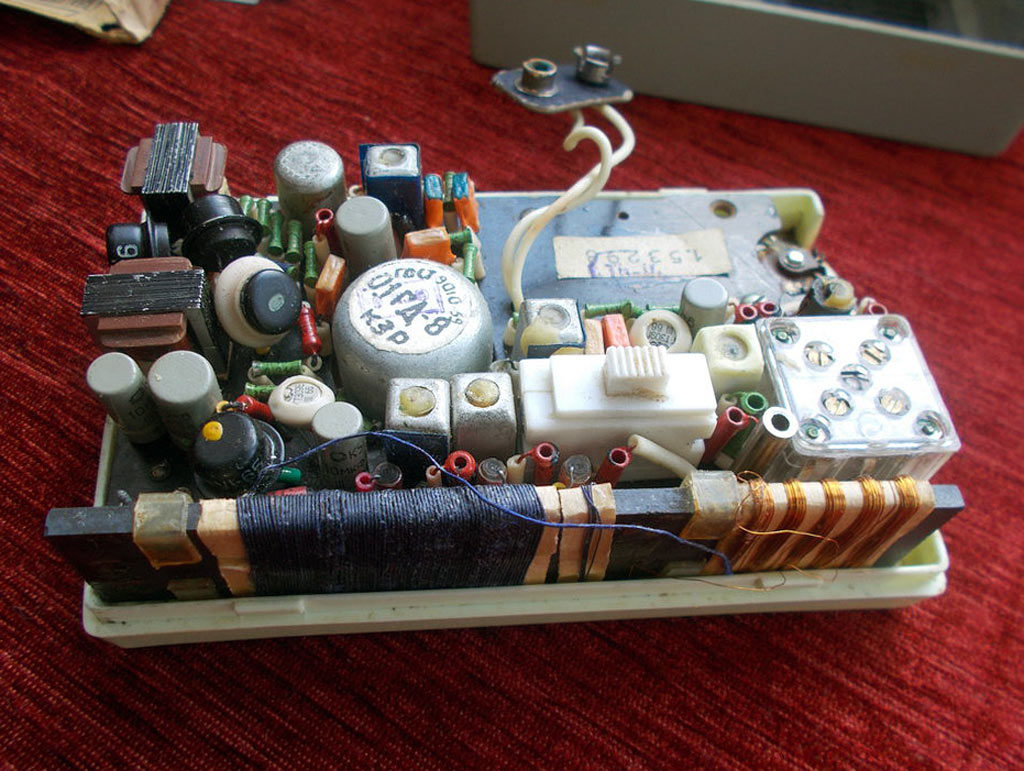

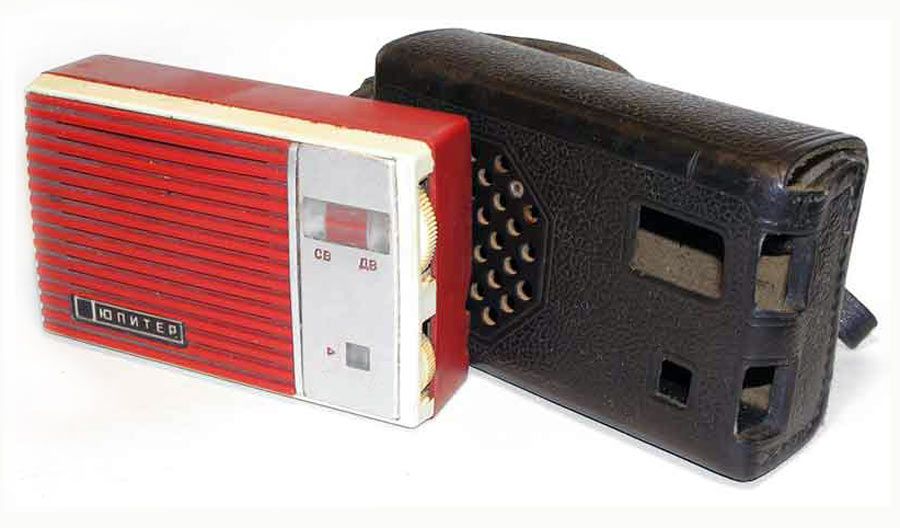

Фото Александра Григорьевича Каклюгина, Кишинёв и Зенонаса
Лангайтиса.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
--
-
--
-
-
-
-
-
-
