Переносной радиоприёмник 2-го класса

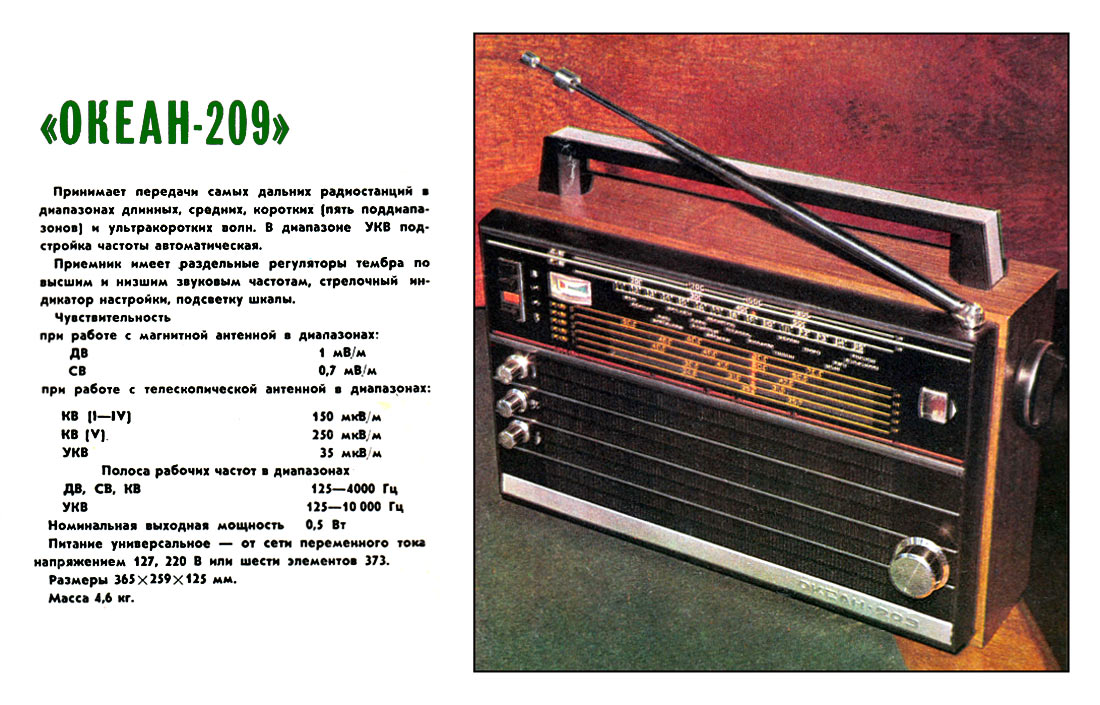

"Океан-209" с 1976 года выпускало Минское ПТО "Горизонт". Приёмник создан
на базе модели ''Океан-205'' и отличается от неё улучшенными параметрами
и внешним оформлением. Приёмник работает в диапазонах ДВ, СВ, КВ (5 поддиапазонов)
и УКВ-ЧМ. В диапазоне УКВ подстройка частоты автоматическая. Приёмник имеет:
раздельные регуляторы тембра по ВЧ и НЧ; стрелочный индикатор настройки;

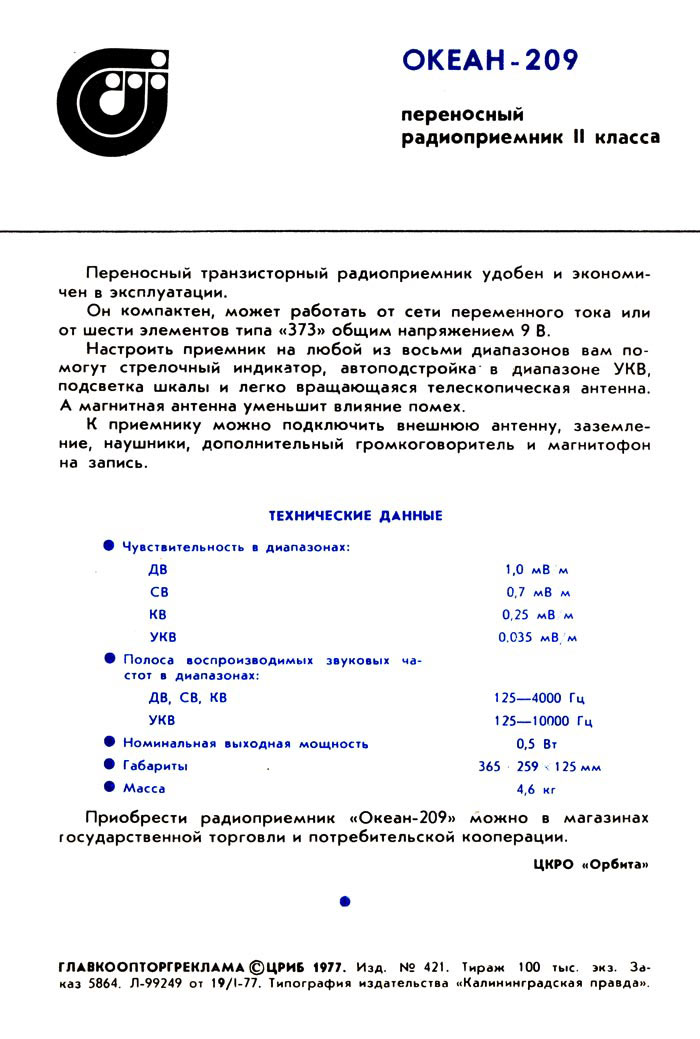

подсветку шкалы. Его чувствительность при работе с магнитной антенной в
диапазонах: ДВ - 1 мВ/м, СВ - 0,7 мВ/м, с телескопической антенной в диапазонах:
KB-I...IV - 150 мкВ/м, KB-V - 250 мкВ/м, в диапазоне УКВ - 35 мкВ/м. Полоса
звуковых частот в диапазонах АМ - 125...4000 Гц, ЧМ - 125...10000 Гц. Номинальная
выходная мощность - 0,5 Вт. Питание - сеть, или 6 элементов 373. Размеры
приёмника 365 х 259 х 125 мм. Масса 4,6 кг. Приёмник выпускали по 1984
год, с корректировкой схемы, в УЗЧ вместо П213 ставили транзисторы КТ815,
в УПЧ тоже ставили другие транзисторы. С 1976 года завод также выпускал
радиоприёмник "
Океан-208",
по конструкции и схеме полностью аналогичный описанному и отличающийся
только лишь отсутствием индикатора настройки и контроля питания.
Инструкция
по эксплуатации приёмника. Оригинальная схема.
Описание в Радио № 10 за 1977 год.
Инструкция по ремонту. Описание
приёмника в
книге Б.Д.С. Видео
№1. Видео
№2. Видео

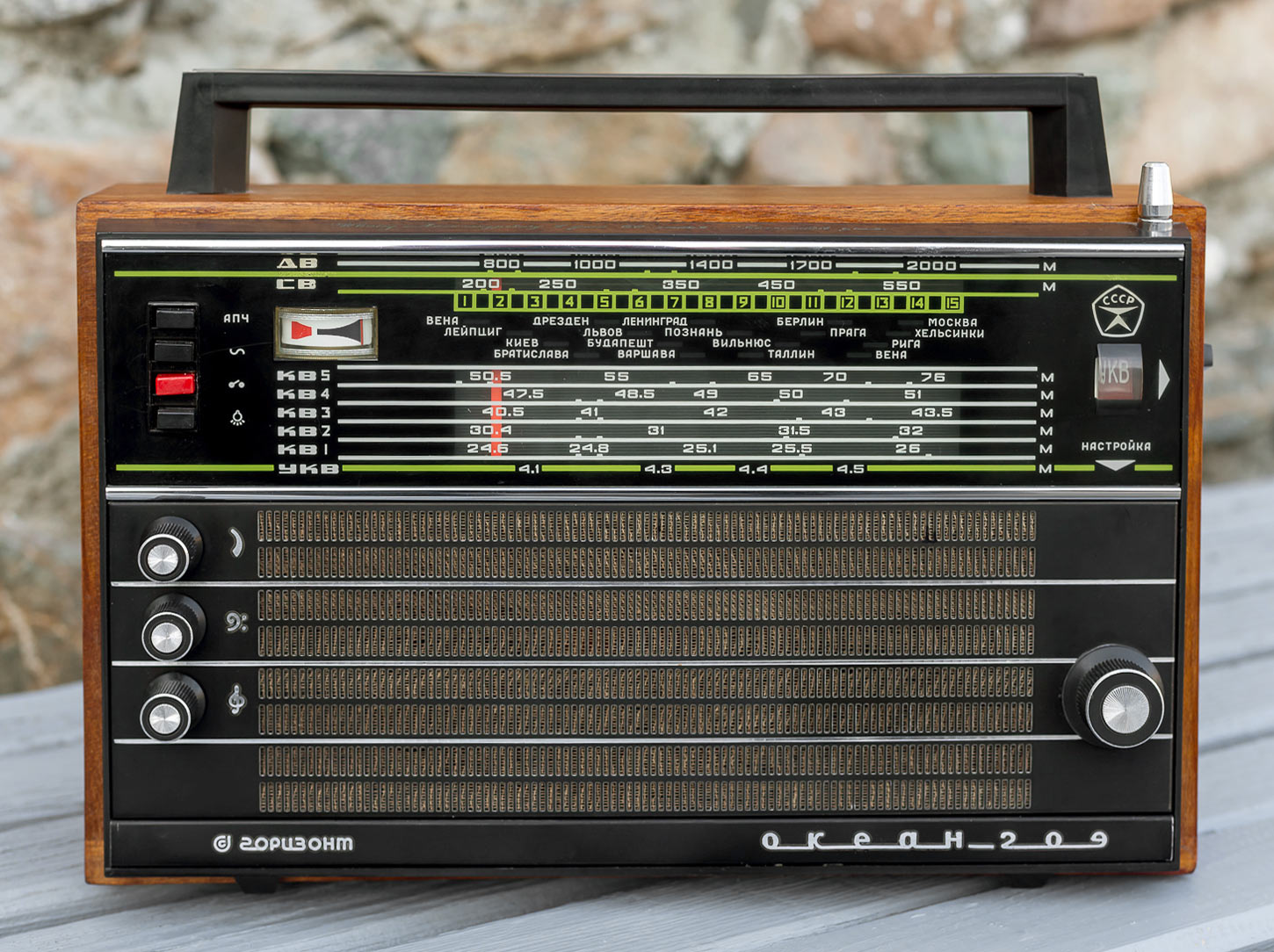

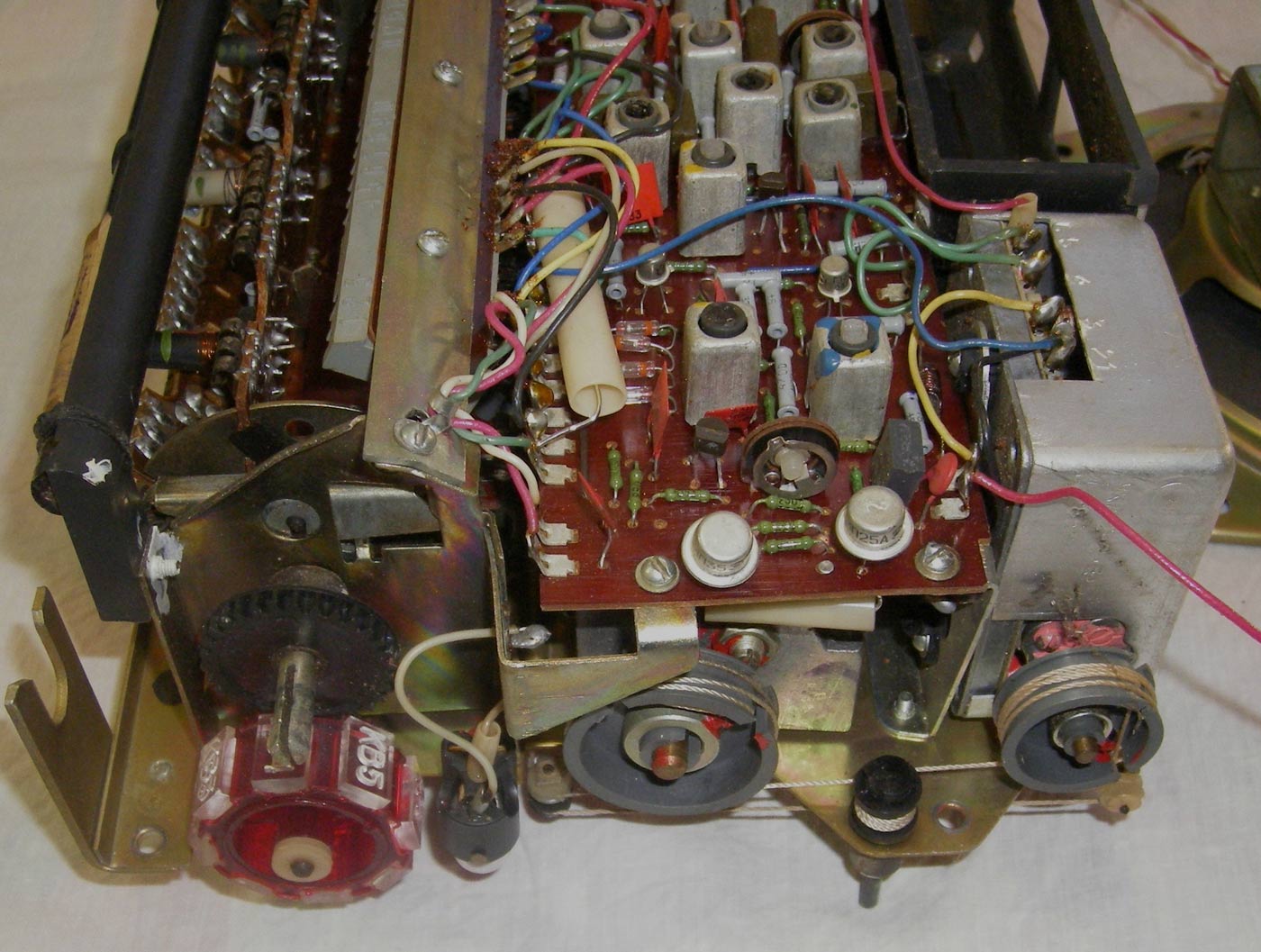

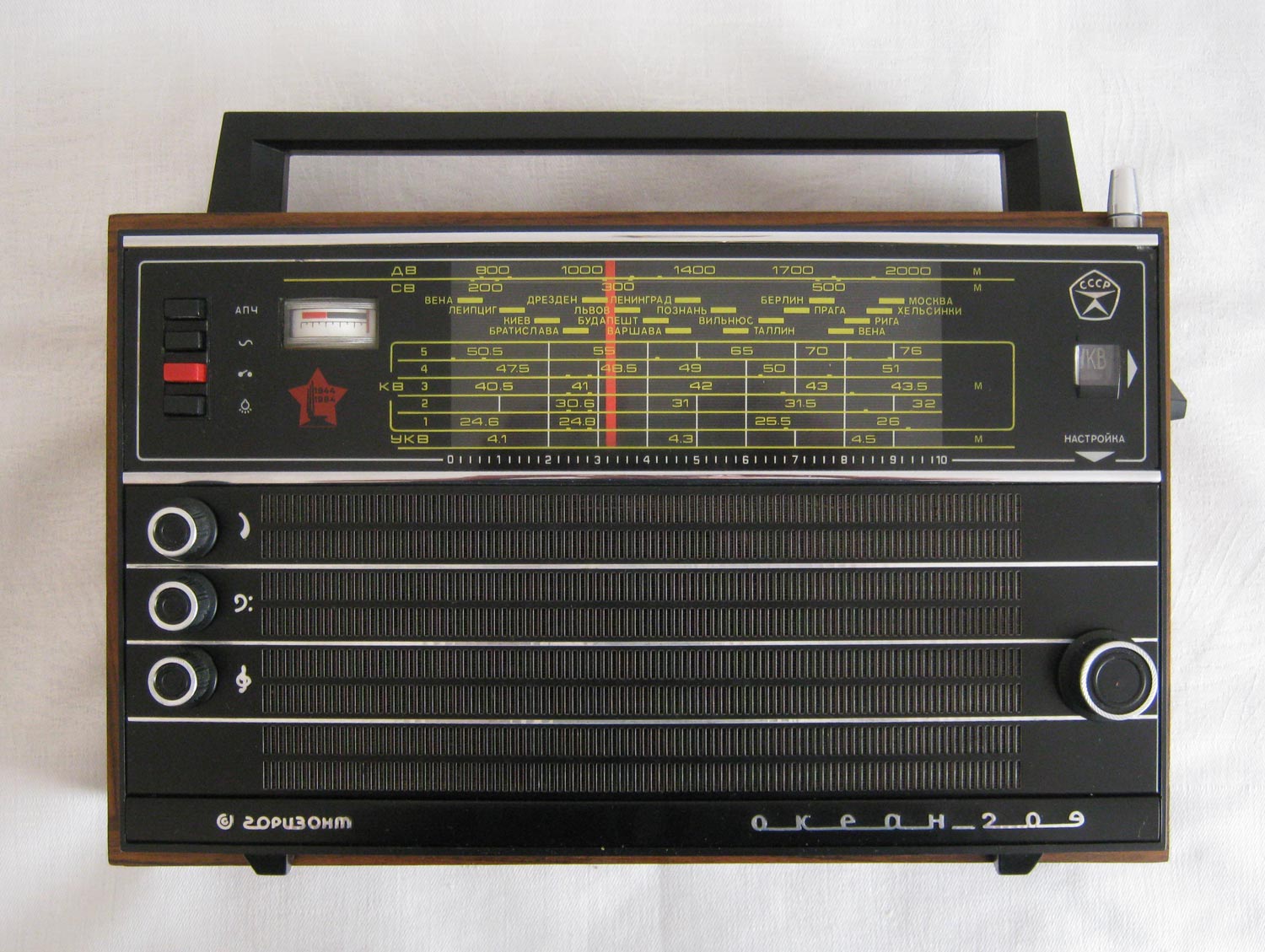

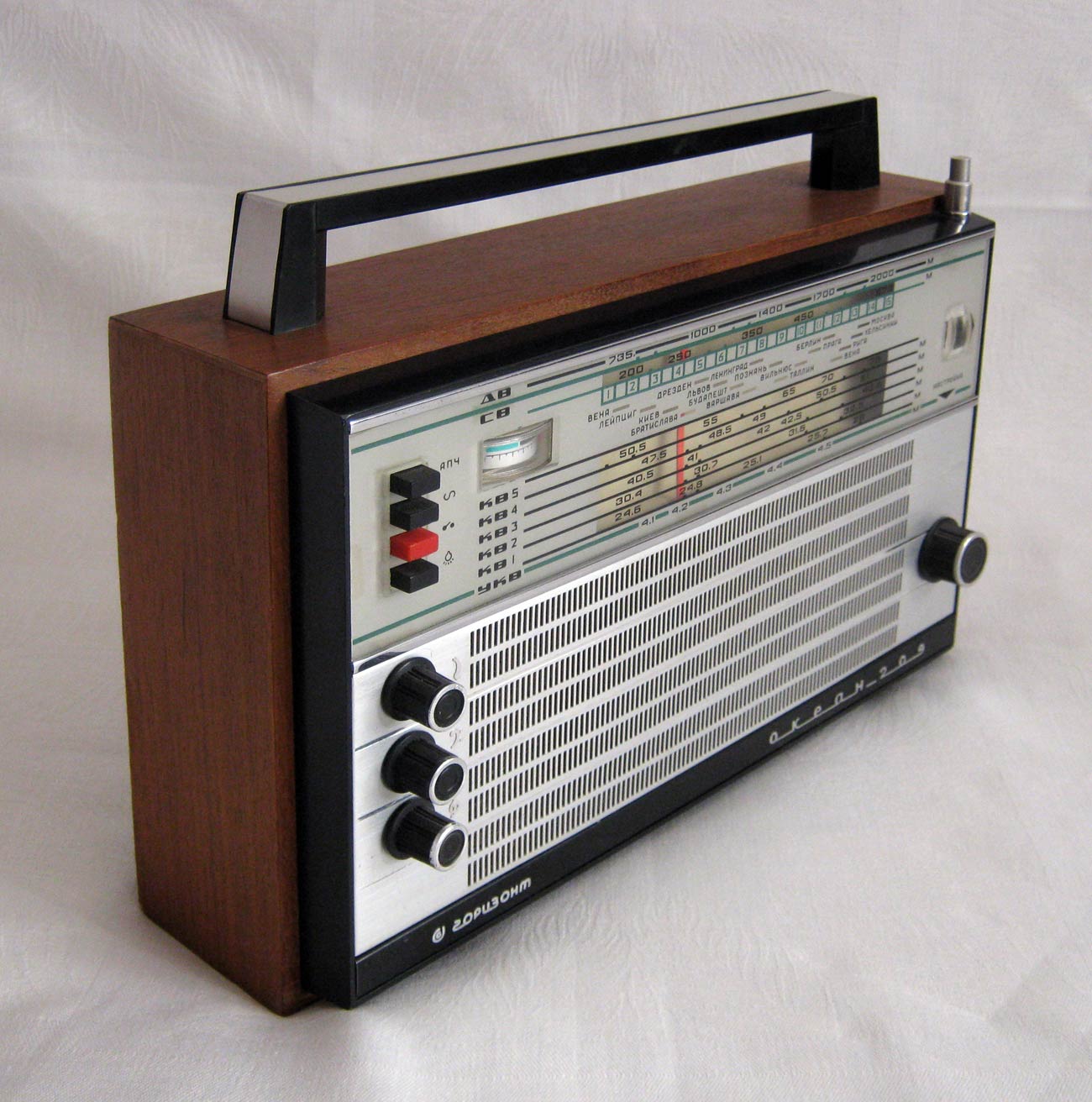

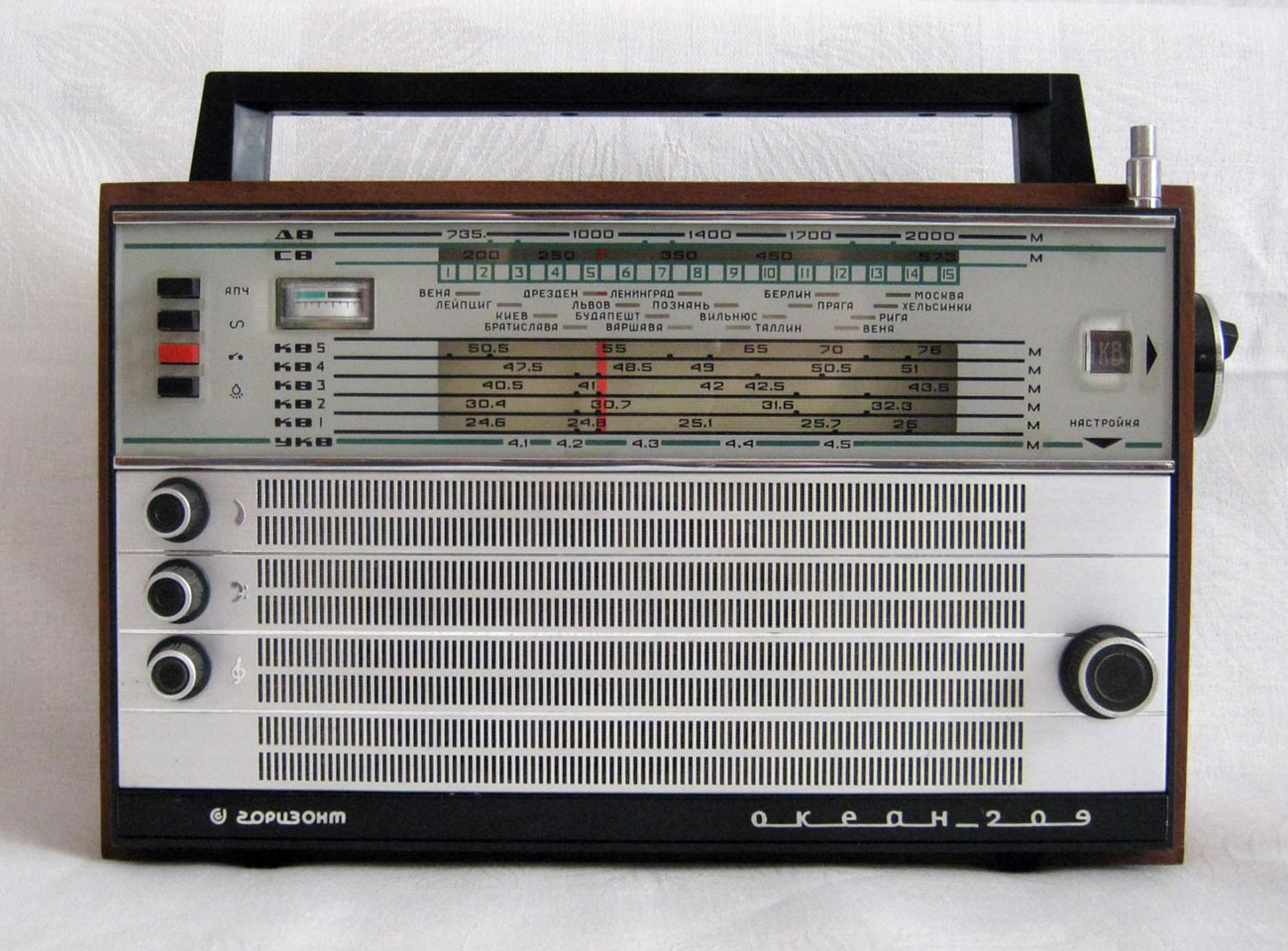

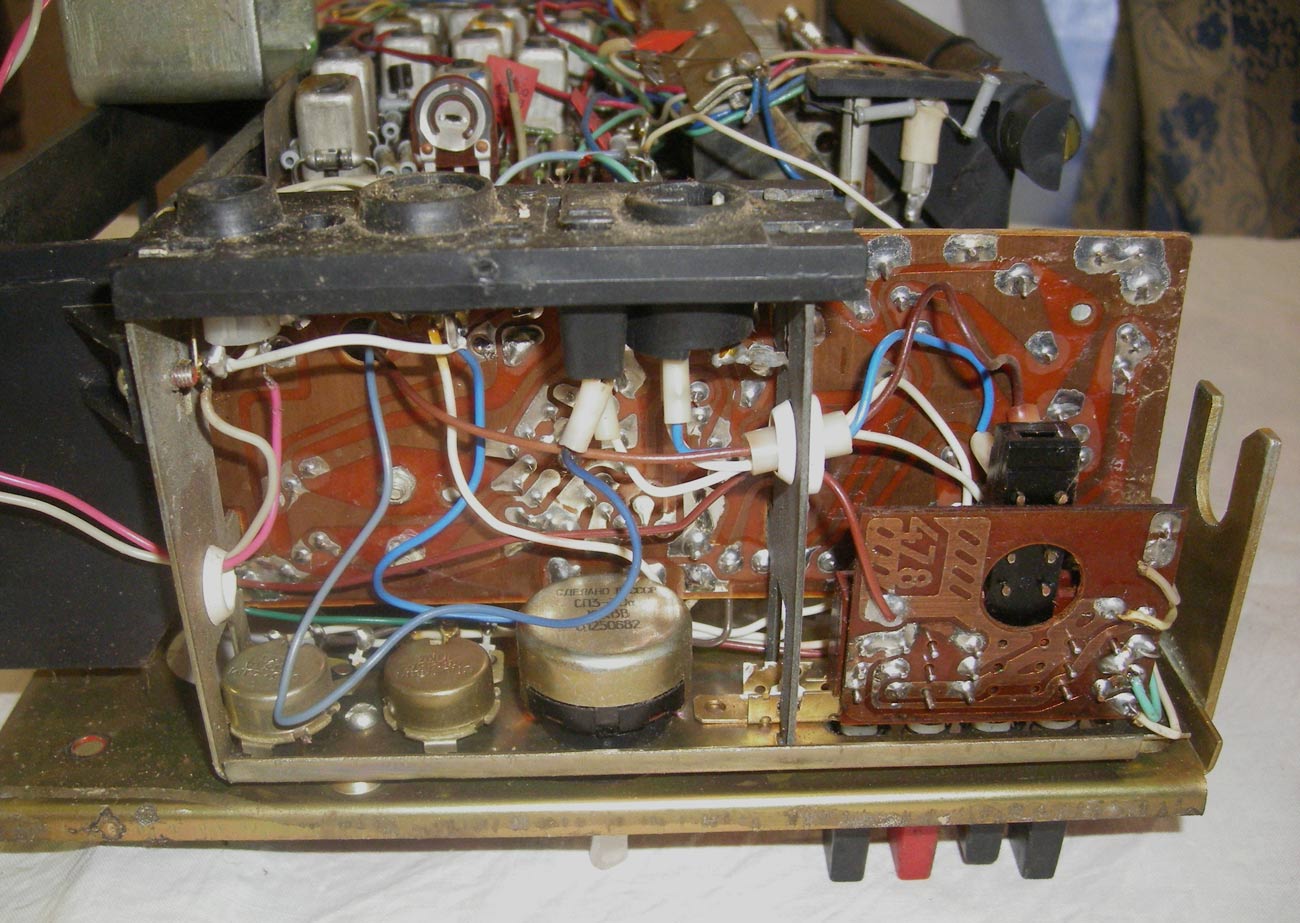

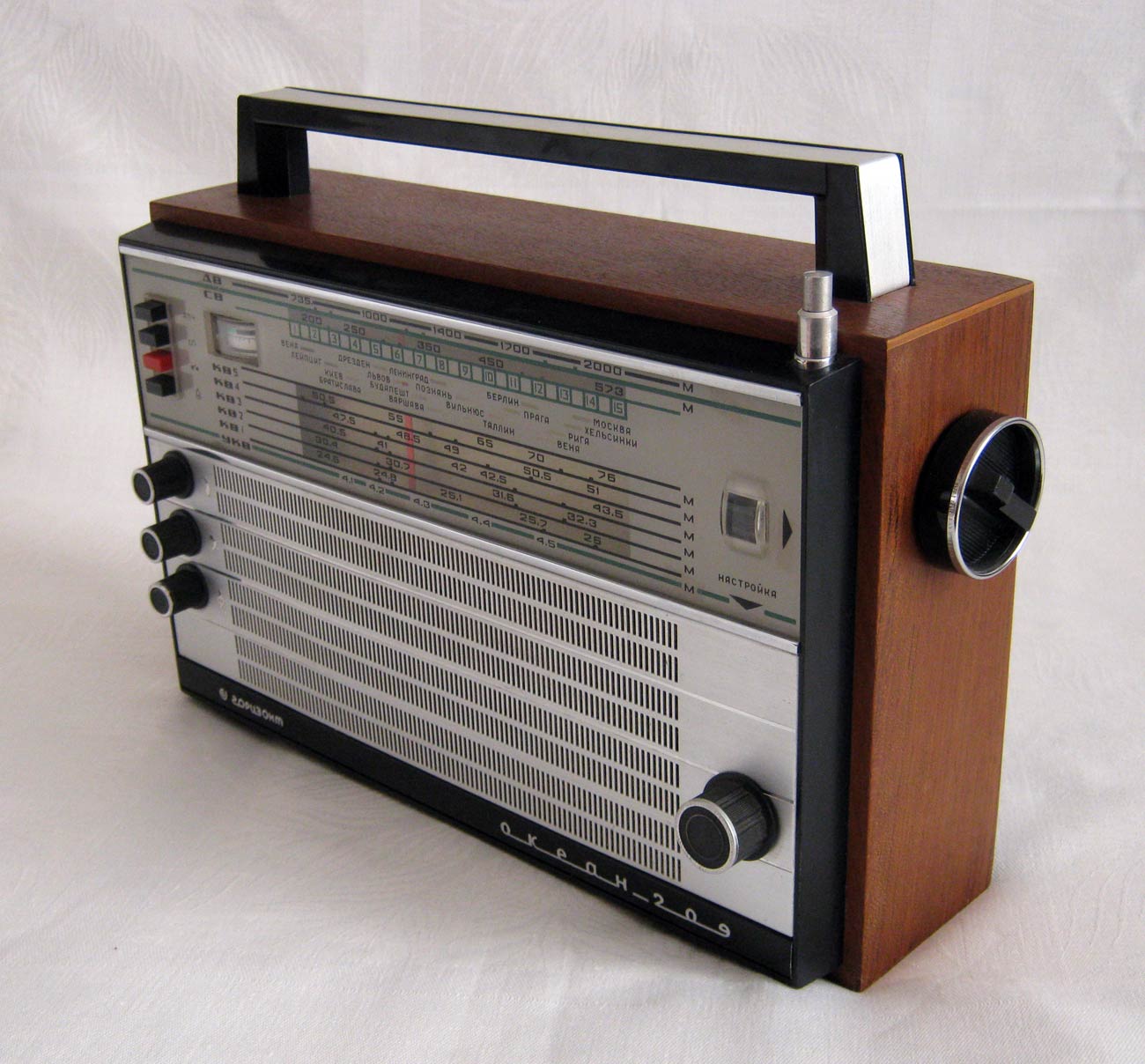

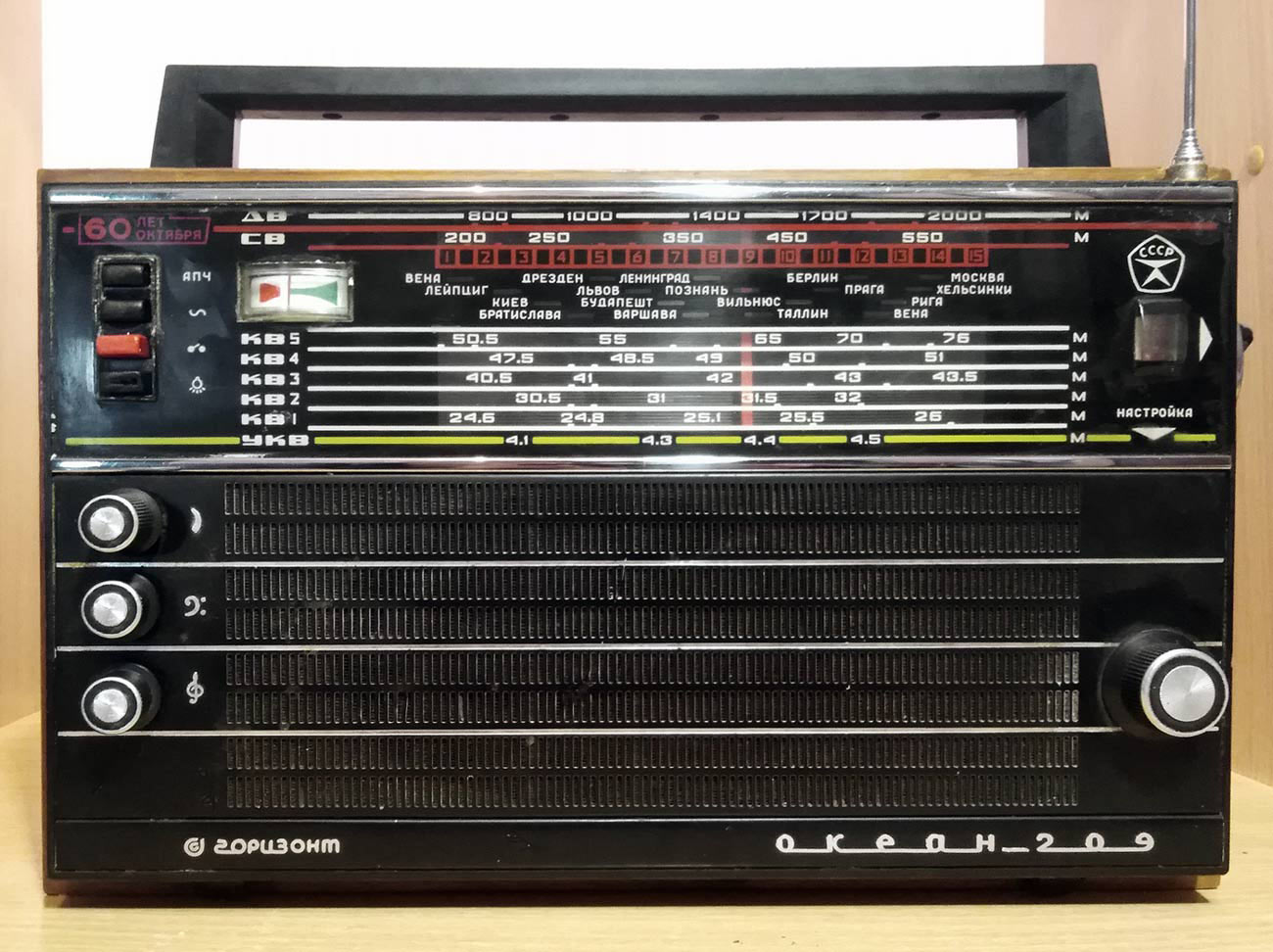

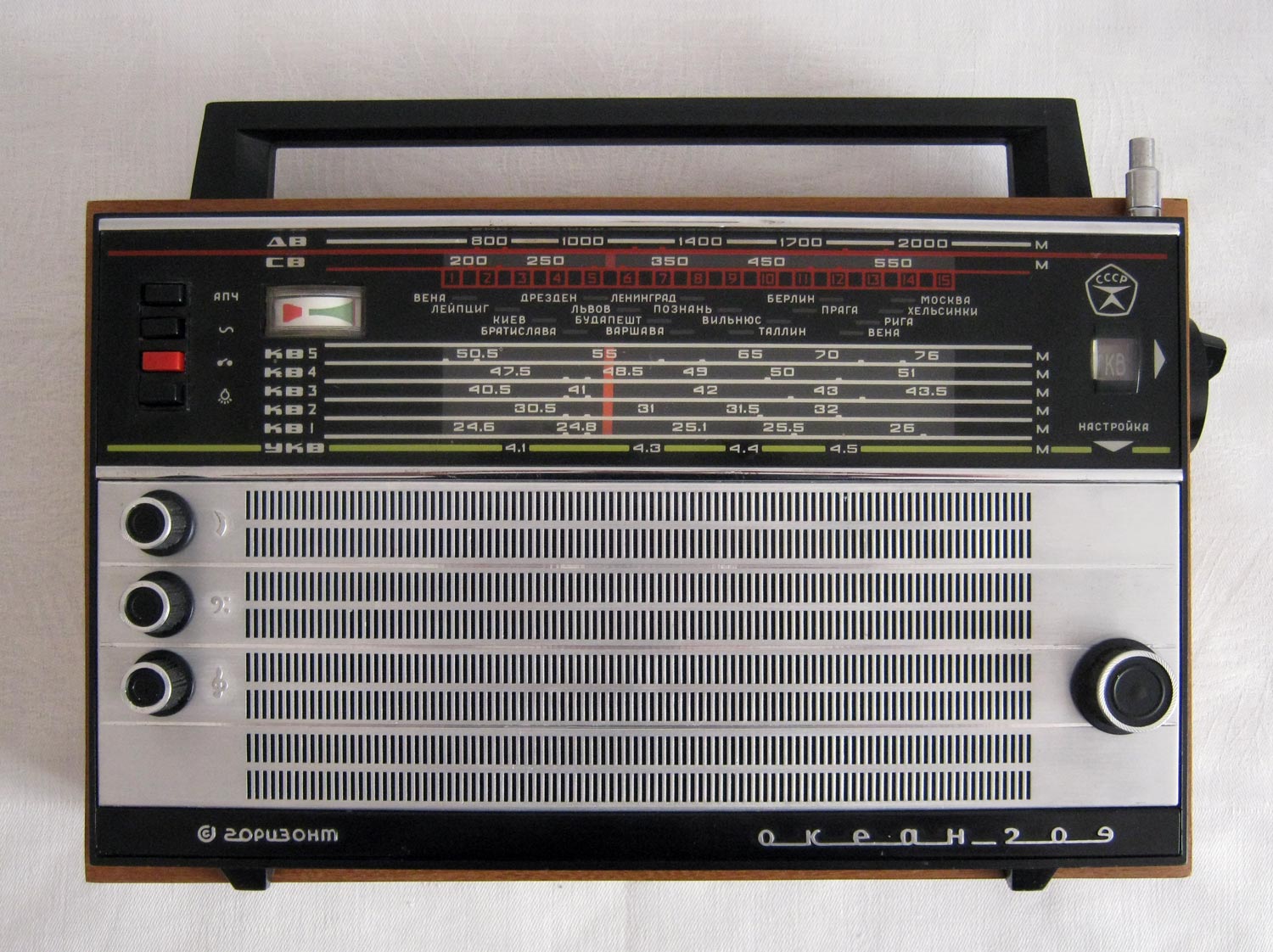

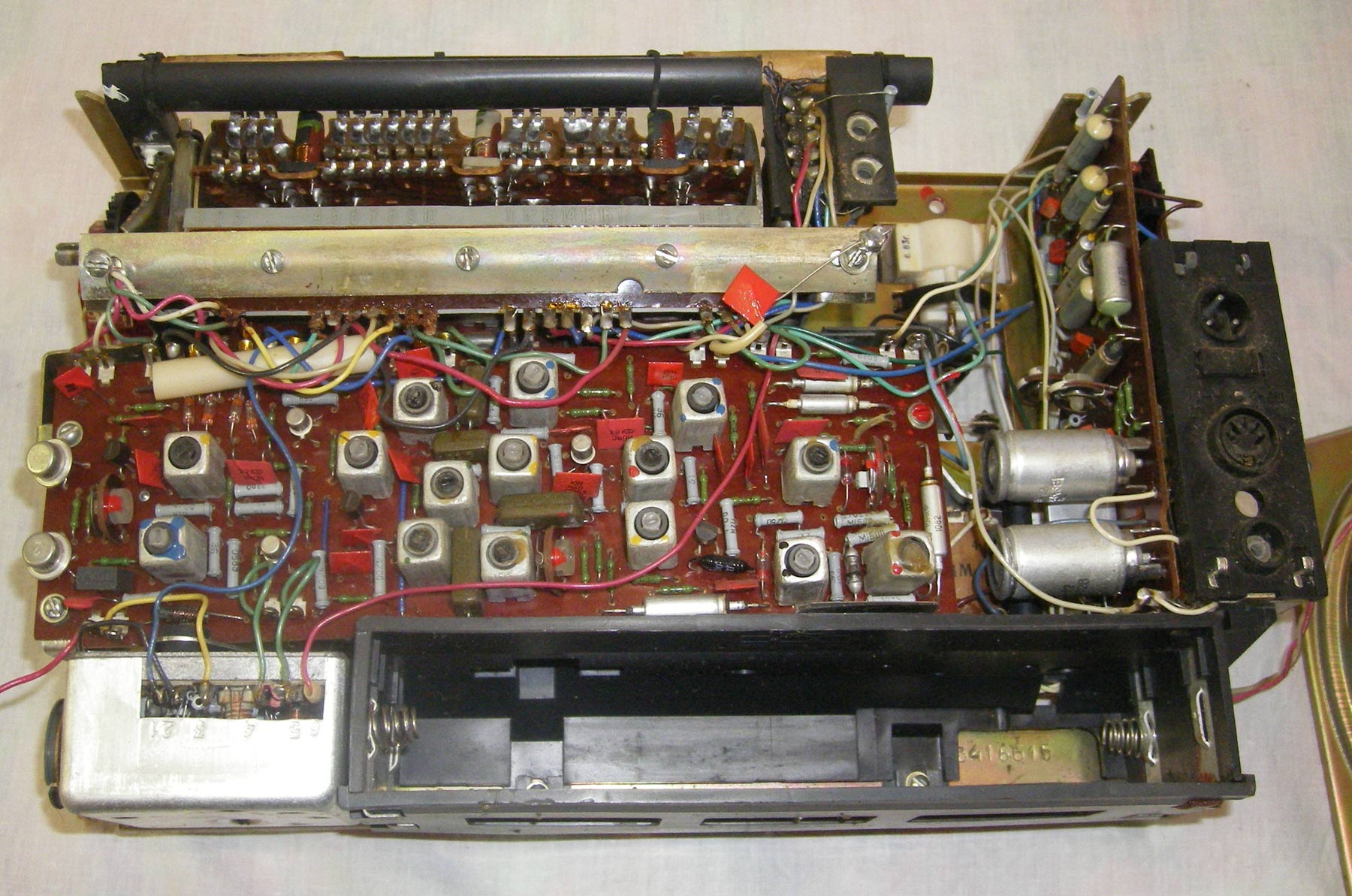

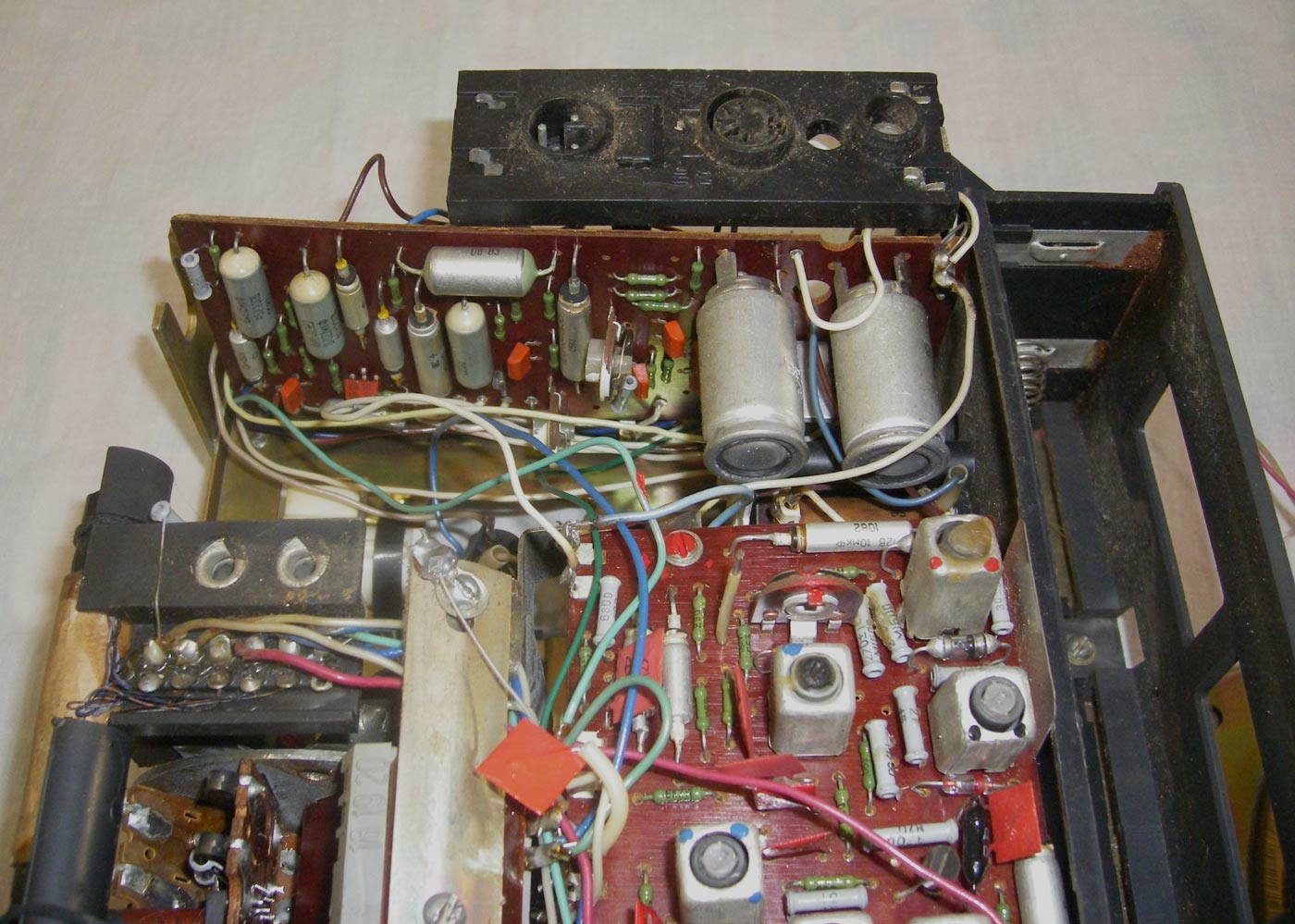

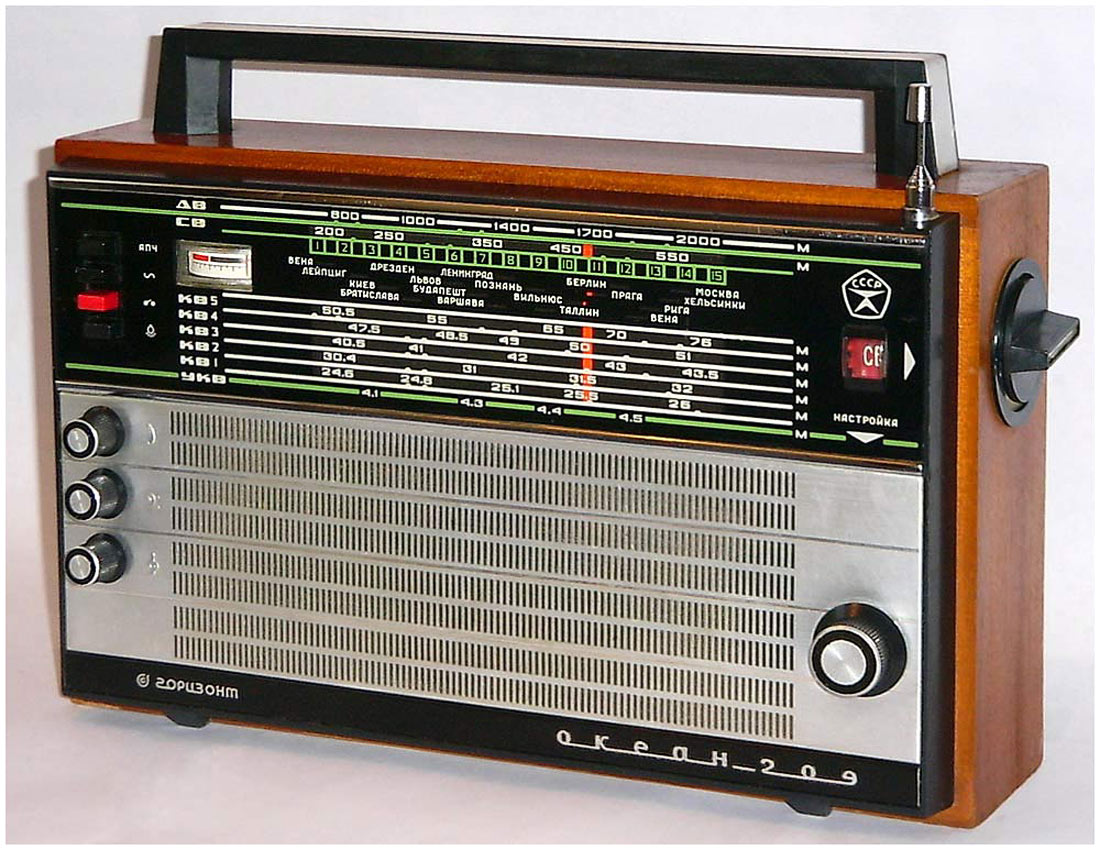

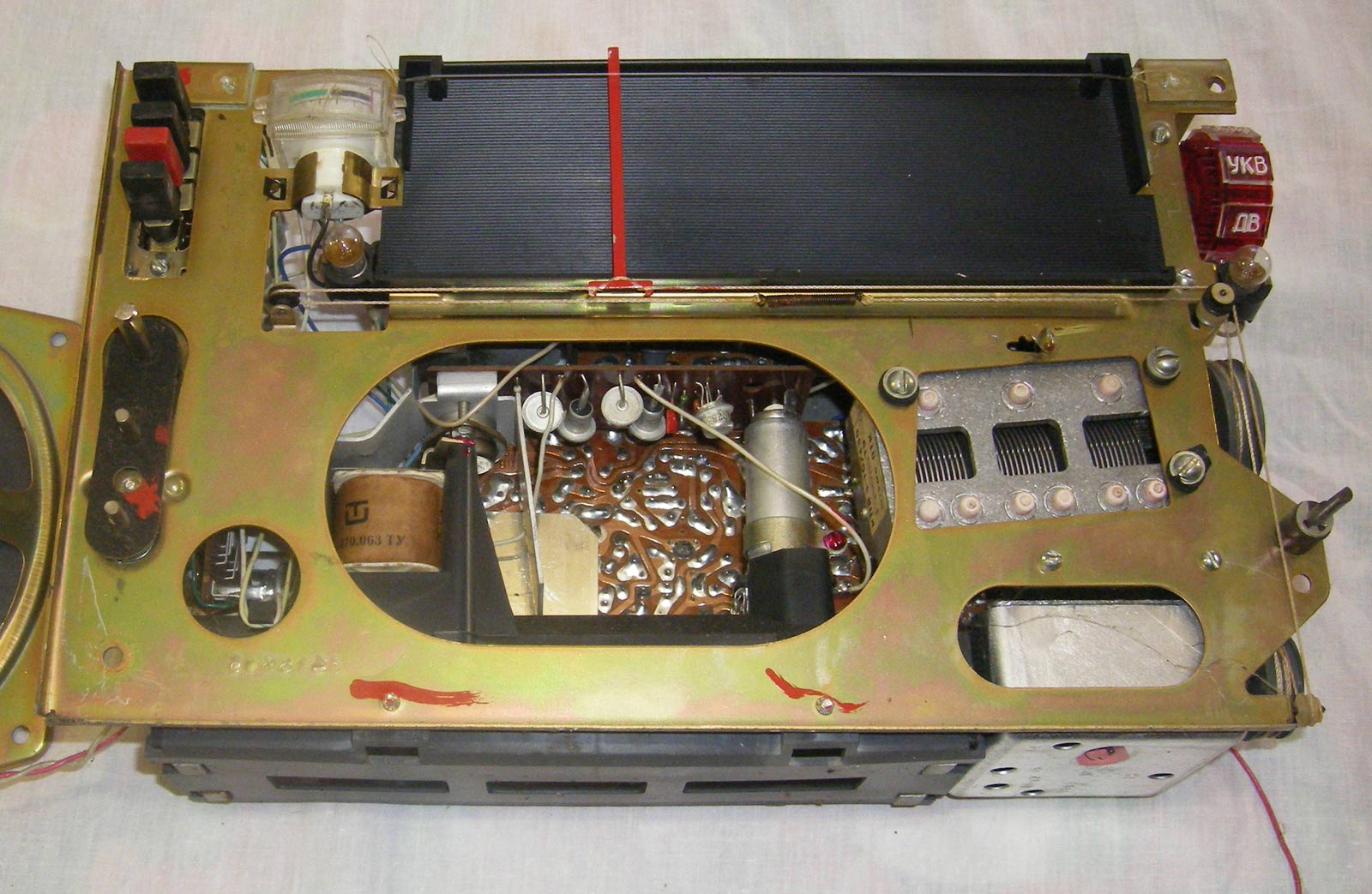

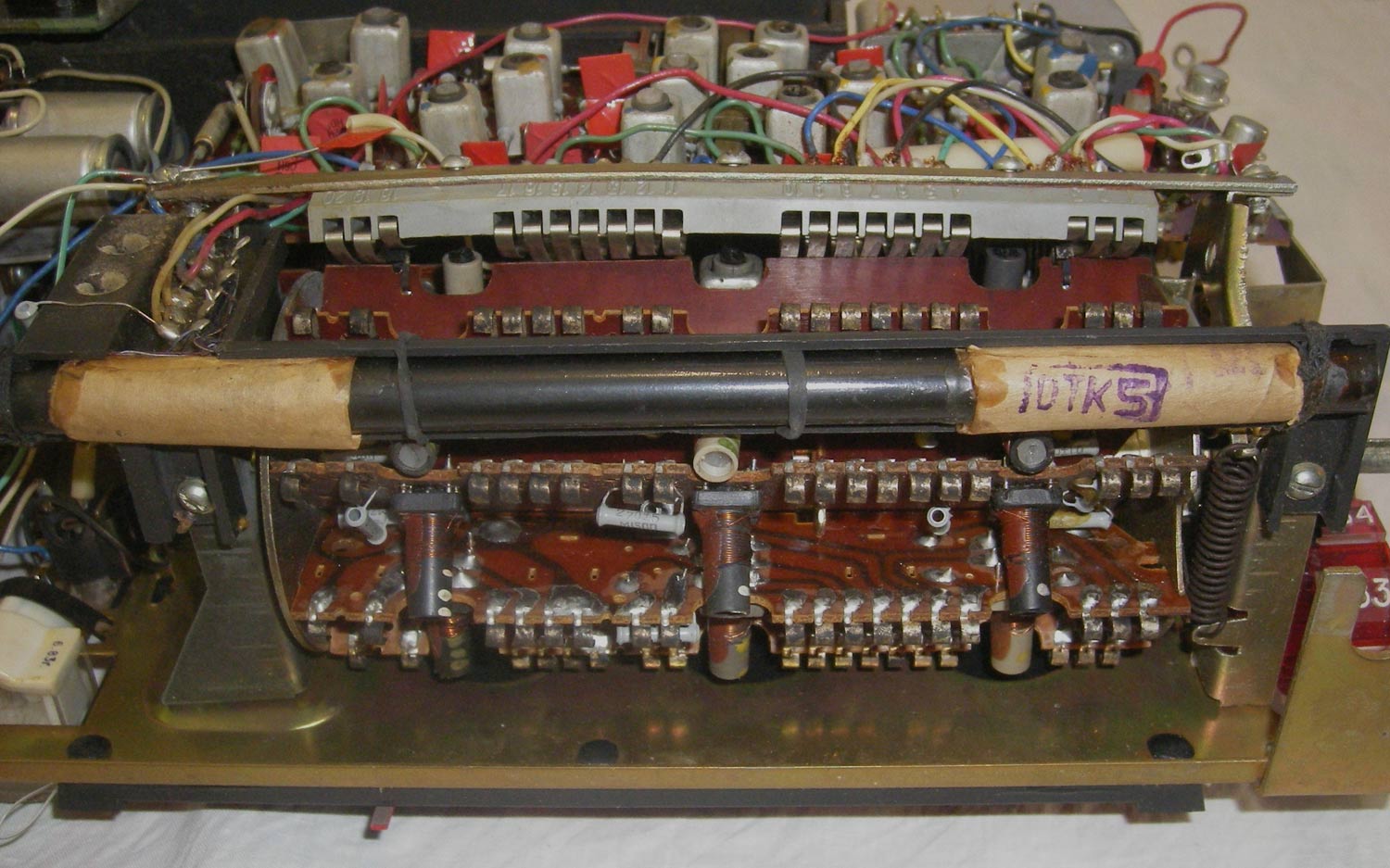

№3. Некоторые фото Юрия Билоконь, Черкассы.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
