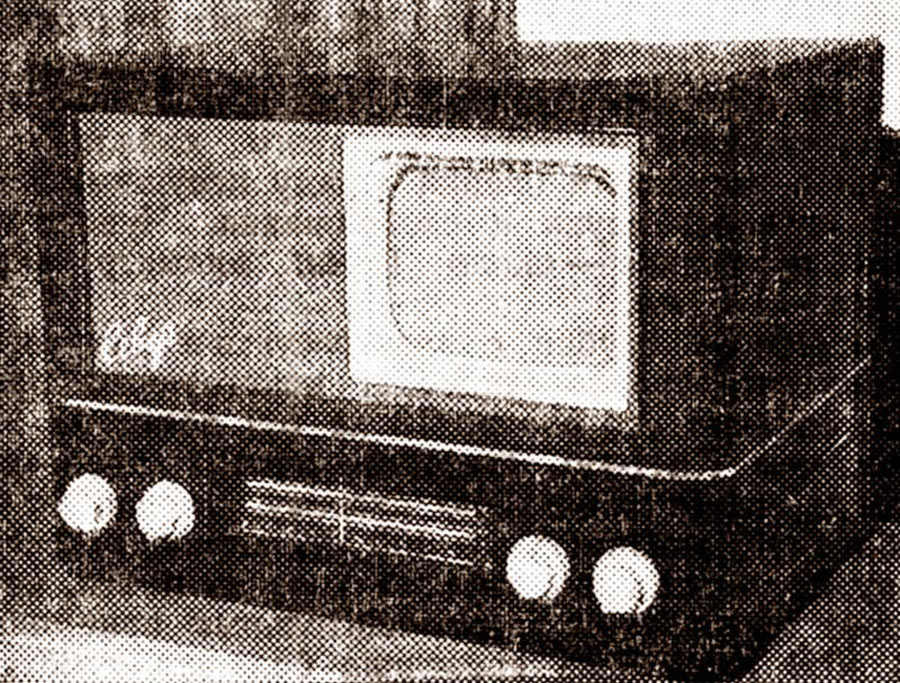

Телевизор "Север" с 1952 года выпускал
Московский завод телевизионной аппаратуры. Телевизор рассчитан на приём
программ в любом из первых трёх каналов, а также УКВ-ЧМ радиостанций, работающих
в диапазоне 66...73 мГц. Чувствительность при приёме телевидения 1000 мкВ,
а при приёме радиостанций 500 мкВ. Четкость 350...500 линий. ПЧ канала
изображения 23 МГц, звука 16,5 МГц. Канал ЧМ приёма соответствуют ГОСТ
на радиоприёмники 2-го класса. Выходная мощность канала звука 1 Вт. Диапазон
воспроизводимых звуковых частот - 100...6000 Гц. Телевизор потребляет мощность
190 Вт при приёме телевидения и 100 Вт при приёме радиостанций. Смонтирован
телевизор на шасси из металла и заключён в полированный деревянный футляр.
Размеры телевизора 580х380х415 мм. Масса 31 кг. Телевизор имеет 17 радиоламп
и кинескоп 23ЛК1Б. При приёме радио используется 8 ламп, питание остальных
отключается. На передней панели размещены: громкоговоритель, шкала и 4
сдвоенные ручки управления. Дополнительные регуляторы разверток, линейности
и размера кадра выведены на заднюю стенку телевизора. Там же находятся
переключатель сети с предохранителем, гнёзда наружной антенны и входа УНЧ.
В телевизоре отсутствовали системы АРУ, АПЧ и Ф, АПЧГ. Телевизор выпускался
как опытный до конца 1952 года.

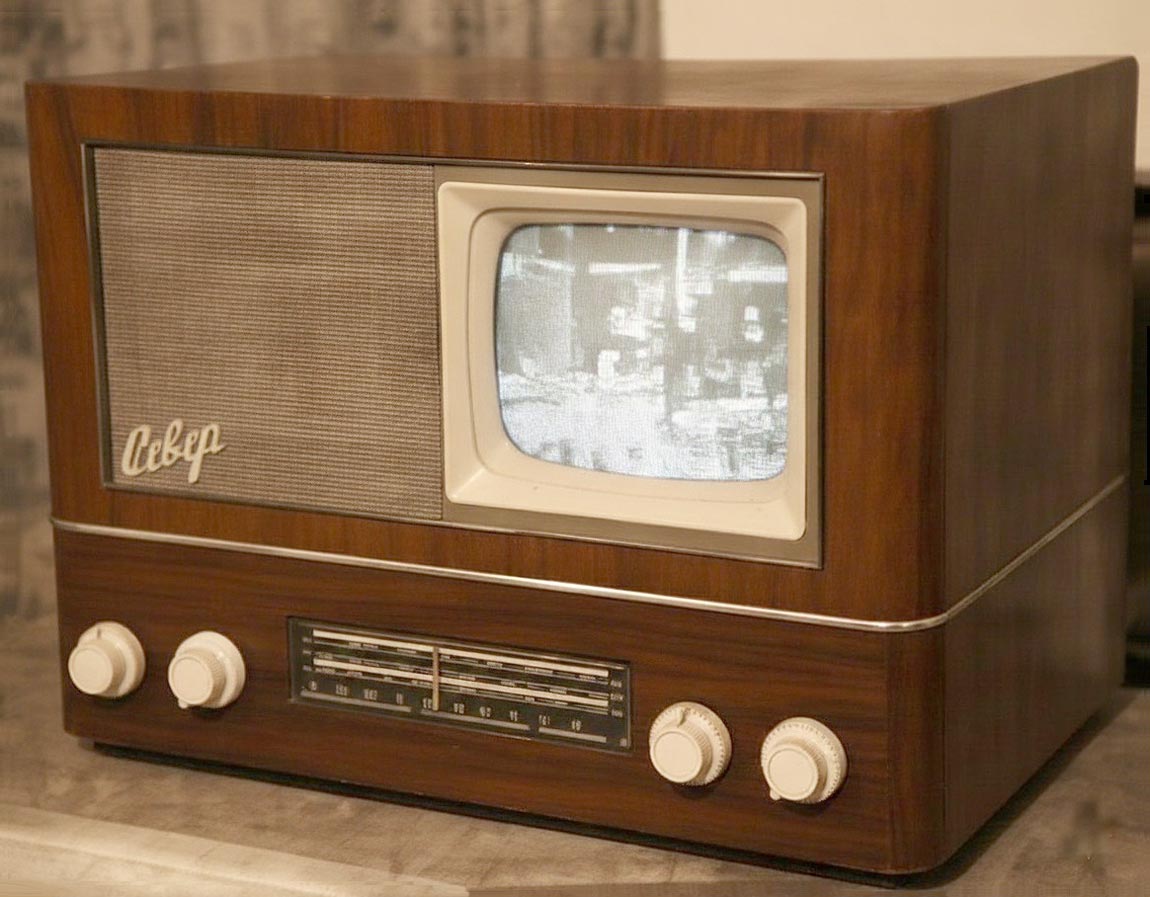

Обработанное ИИ изображение
телевизора предоставил для сайта Олег Лимонов.
-
