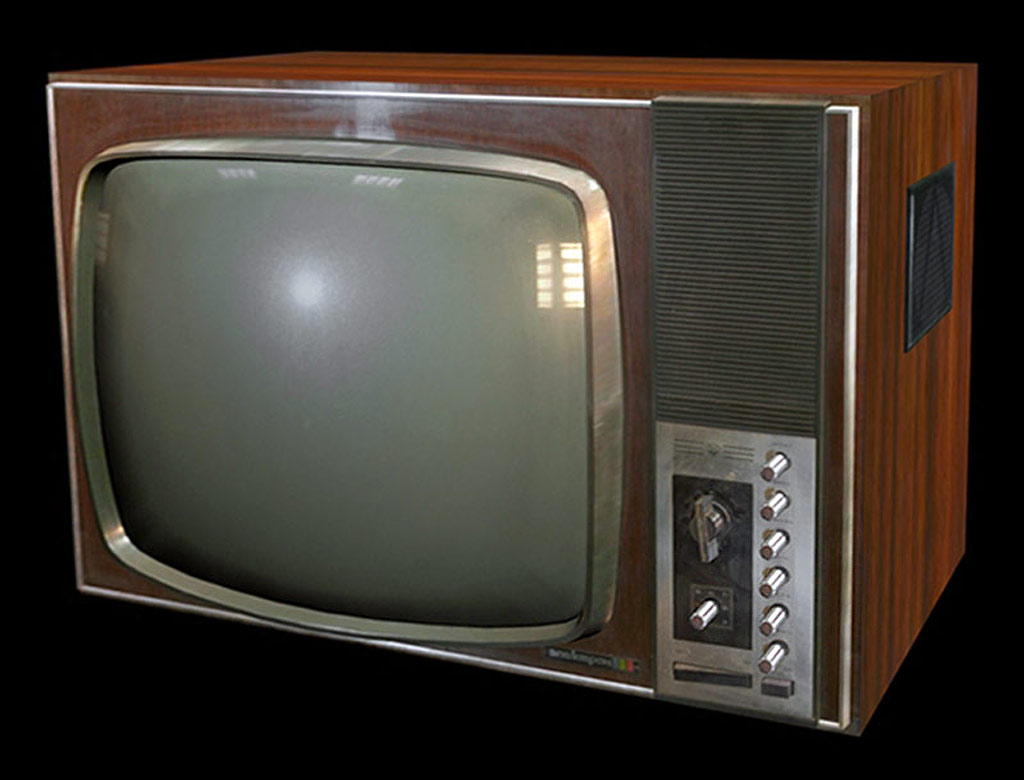

Цветной телевизор "Электрон-701" с
1970 года выпускал Львовский телевизионный завод. "Электрон-701" - это
лампово-полупроводниковый телевизор 2-го класса (ЛППЦТ-59-II) с диагональю
экрана 59 см. Он рассчитан на приём ч/б и цветных программ в любом из 12
телевизионных каналов. Приём в цвете осуществляется по стандартной системе
цветного телевидения СЕКАМ. Телевизор "Электрон-701" создан на базе модели
"Рубин 401-1", поэтому почти все характеристики телевизоров схожи. Отличаются
они внешним оформлением и размерами футляра. Телевизор "Электрон-701" выпускался
в настольном варианте в футляре облицованном ценными породами. Оправа экрана
и декоративные решетки выполнены из пластмасс. Питание осуществляется от
сети переменного тока. В телевизоре используется цветной масочный кинескоп
59ЛКЗЦ, 21 радиолампа, 15 транзисторов и 56 диодов. Переключение каналов
фиксированное, с помощью барабанного переключателя, входящего в блок ПТК-11ДС.
Чувствительность телевизора - 50 мкВ. Чёткость изображения по вертикали
и горизонтали - 450 строк. Номинальная выходная мощность 1,5 Вт. Потребляемая
мощность 350 Вт. В телевизоре имеются системы АРУ, АПЧГ, АПЧ и Ф, автоматическое
включение и выключение блока цветности, автоматическое размагничивание
кинескопа, автоматическая стабилизация напряжения второго анода кинескопа
и размеров изображения. Телевизор выполнен по функционально-блочному принципу.
Монтаж блоков печатный. Все блоки и печатные платы собраны на вертикальном
поворачивающемся шасси, что обеспечивает удобство при осмотре и ремонте.
Габариты модели 553х553х753 мм. Масса 60 кг. Опытный в рекламе и реальный
телевизоры отличались оформлением.
Сборник электрических схем
телевизора "Электрон-701".
-
-
