Телевизор цветного изображения "Электрон-710/Д"
(УЛПЦТ-59-II-3/2) с 1974 года выпускало Львовское ПО "Электрон". "Электрон-710/Д"
- это унифицированный лампово-полупроводниковый цветной телевизор 2-го
класса на кинескопе 59ЛКЗЦ. Телевизор имеет высокую чувствительность и
АРУ, позволяя вести приём на большом удалении от телецентра. Повышению
качества изображения способствует и АПЧГ. Для отображения мелких деталей
при приёме ч/б изображения в схему модели введено автоматическое отключение
режекторных фильтров в яркостном канале. Уменьшение помех достигается АПЧ
и Ф строчной развертки. Схема предусматривает автоматическое поддержание
размеров изображения и напряжения на втором аноде кинескопа при колебаниях
питающих напряжений и автоматическое размагничивание экрана кинескопа и

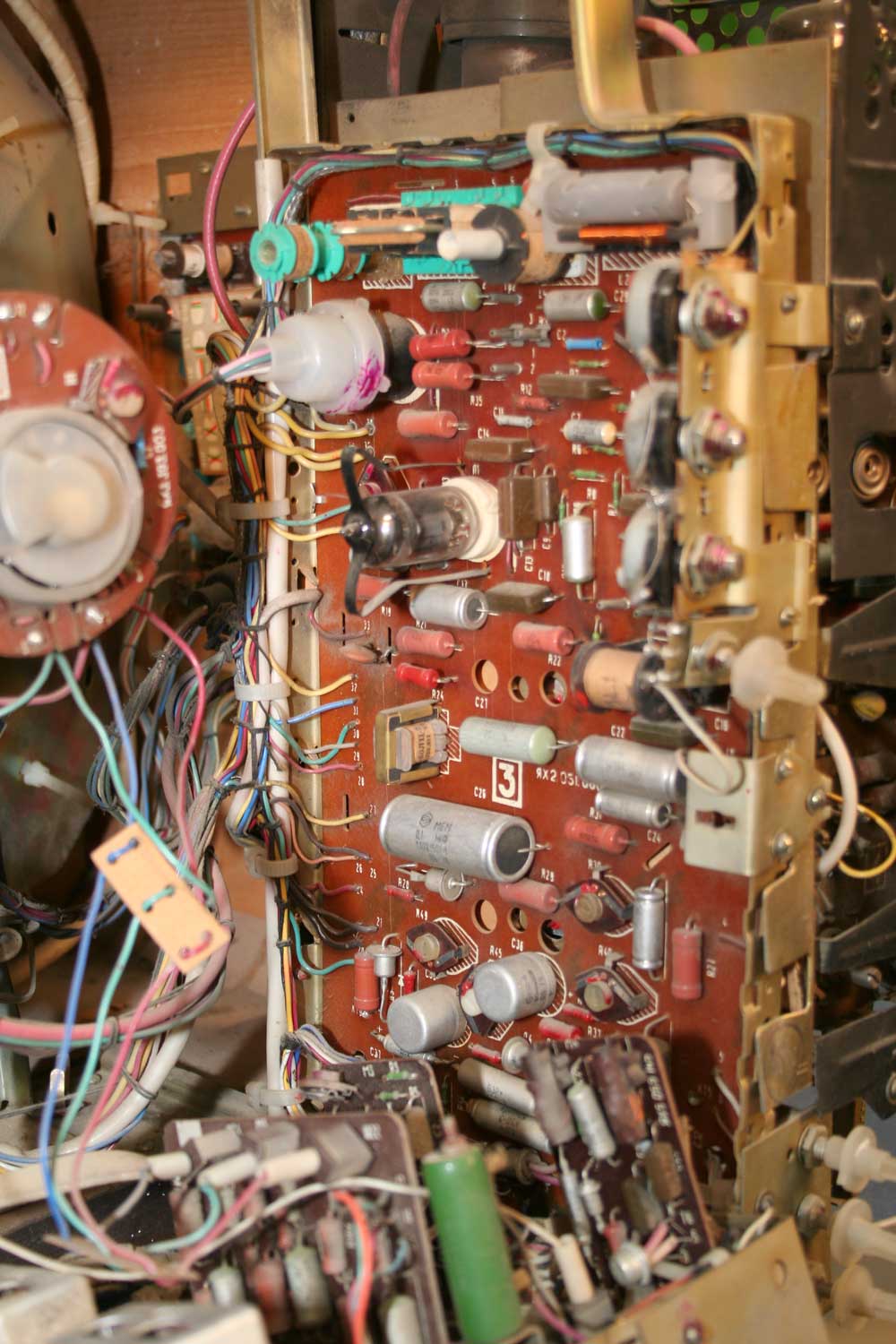

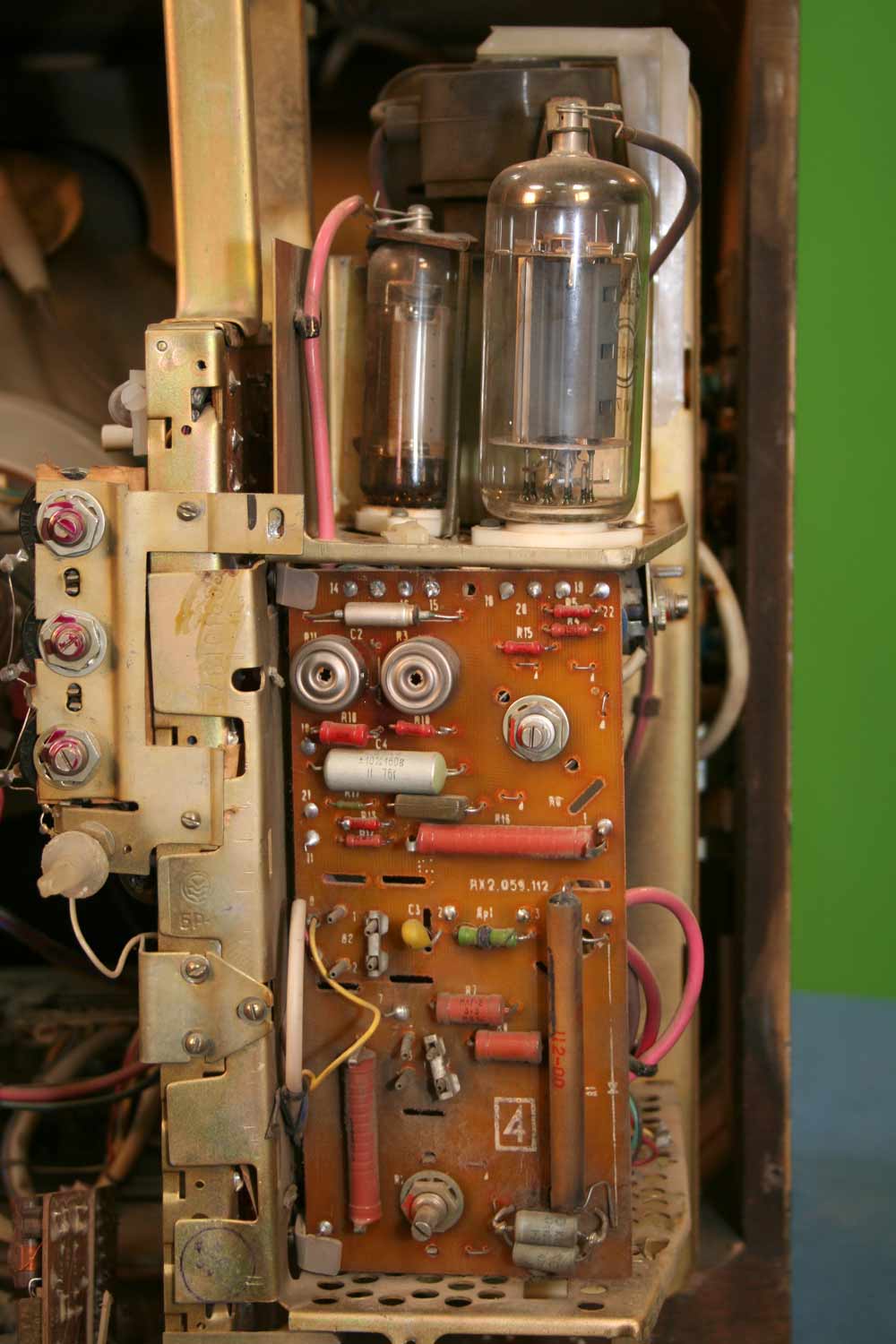

его маски при включении. Телевизор собран из функционально законченных
блоков, соединённых разъёмами. Корпус телевизора облицован ценными породами
дерева и полирован. Размер изображения 475 x 375 мм. Чувствительность -
50 мкВ. Разрешающая способность совмещенного ч/б изображения 450 линий.
Номинальная выходная мощность 2 Вт. Диапазон воспроизводимых частот звука
80...12500 Гц. Потребляемая от сети мощность 270 Вт. В аппарате используются
10 радиоламп, 46 транзисторов и 62 полупроводниковых диода. Габариты телевизора
- 550x545x796 мм. Вес 60 кг.
Инструкция по эксплуатации
телевизора "Электрон-710/Д" (Андрей Минкин) со схемами.

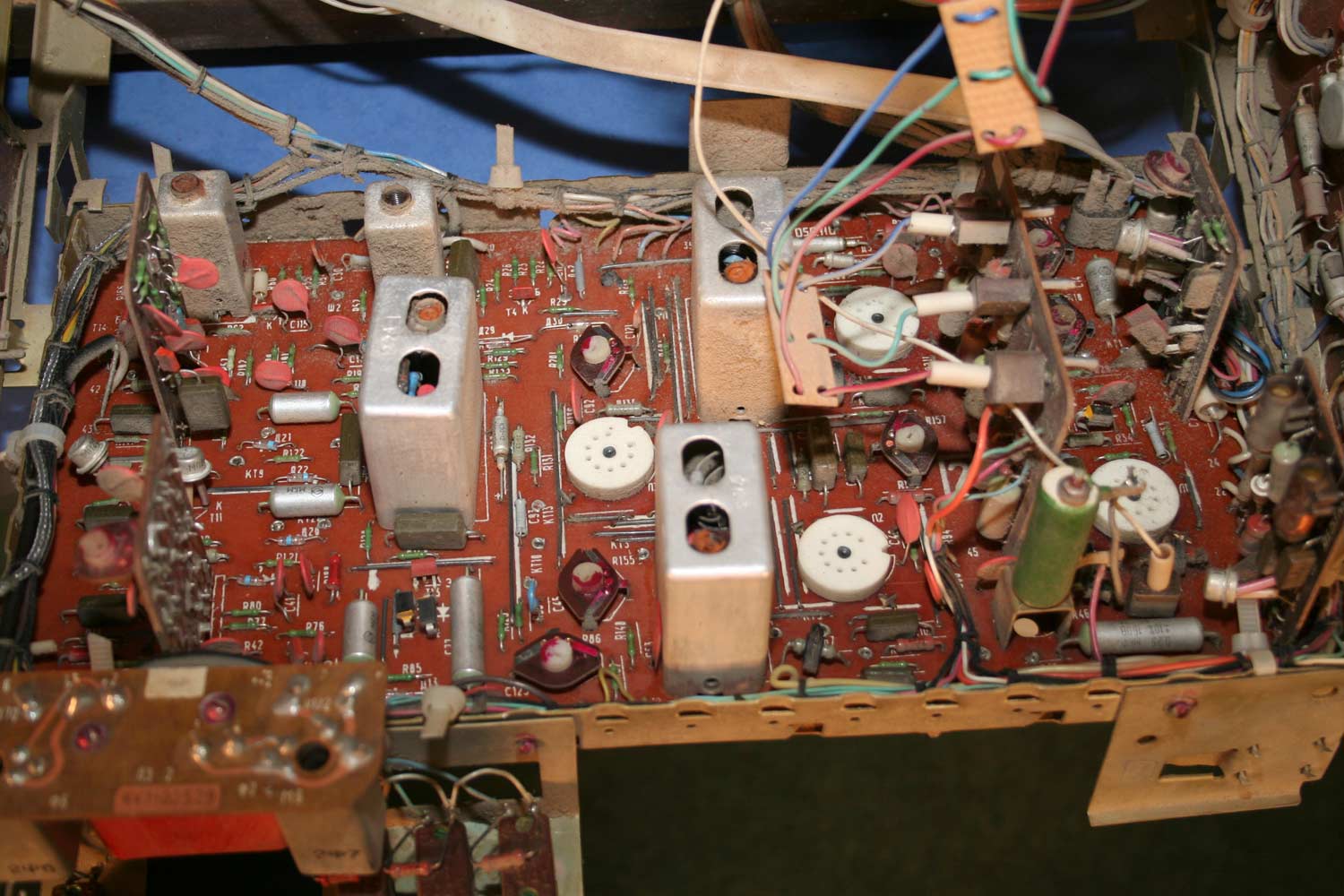

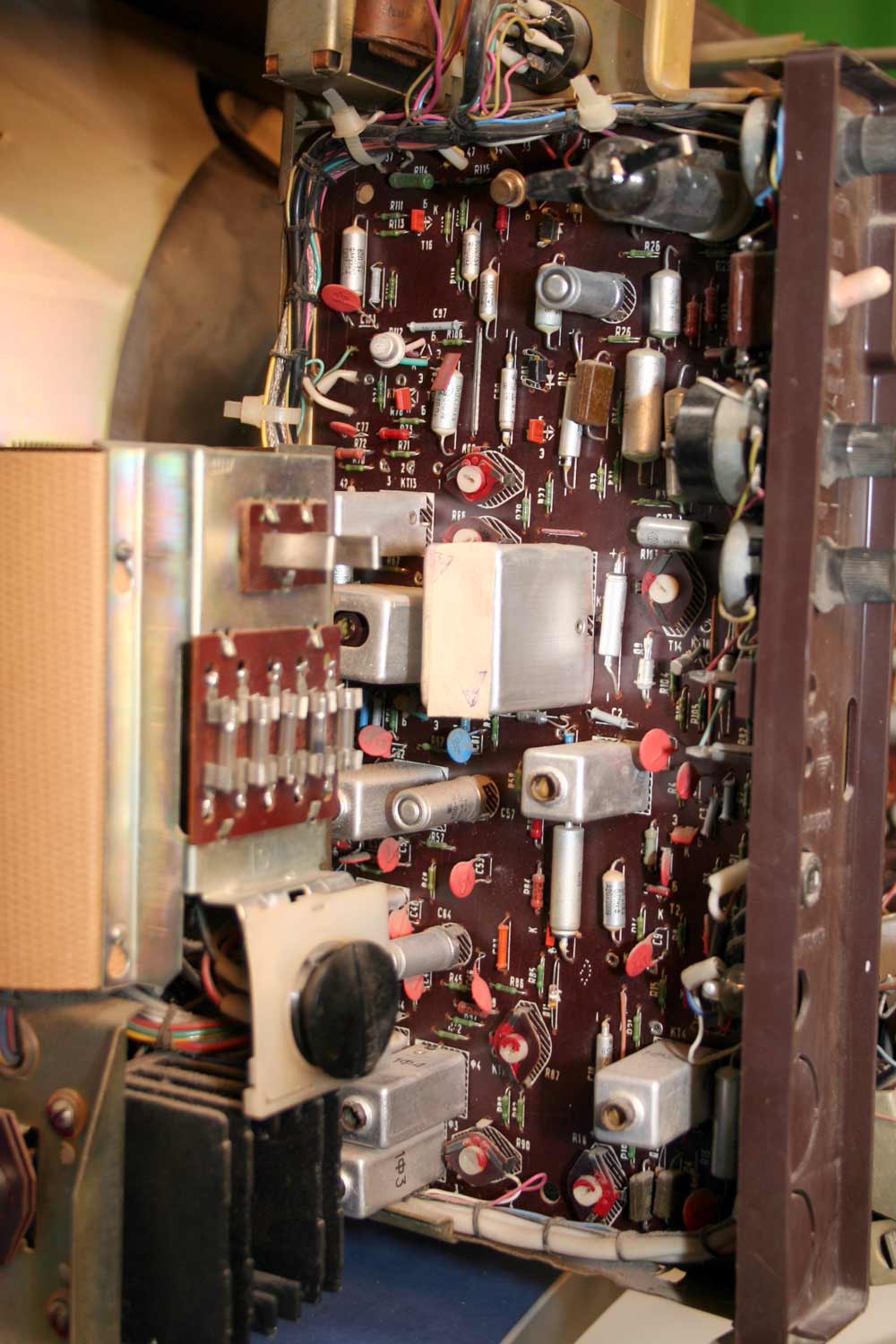

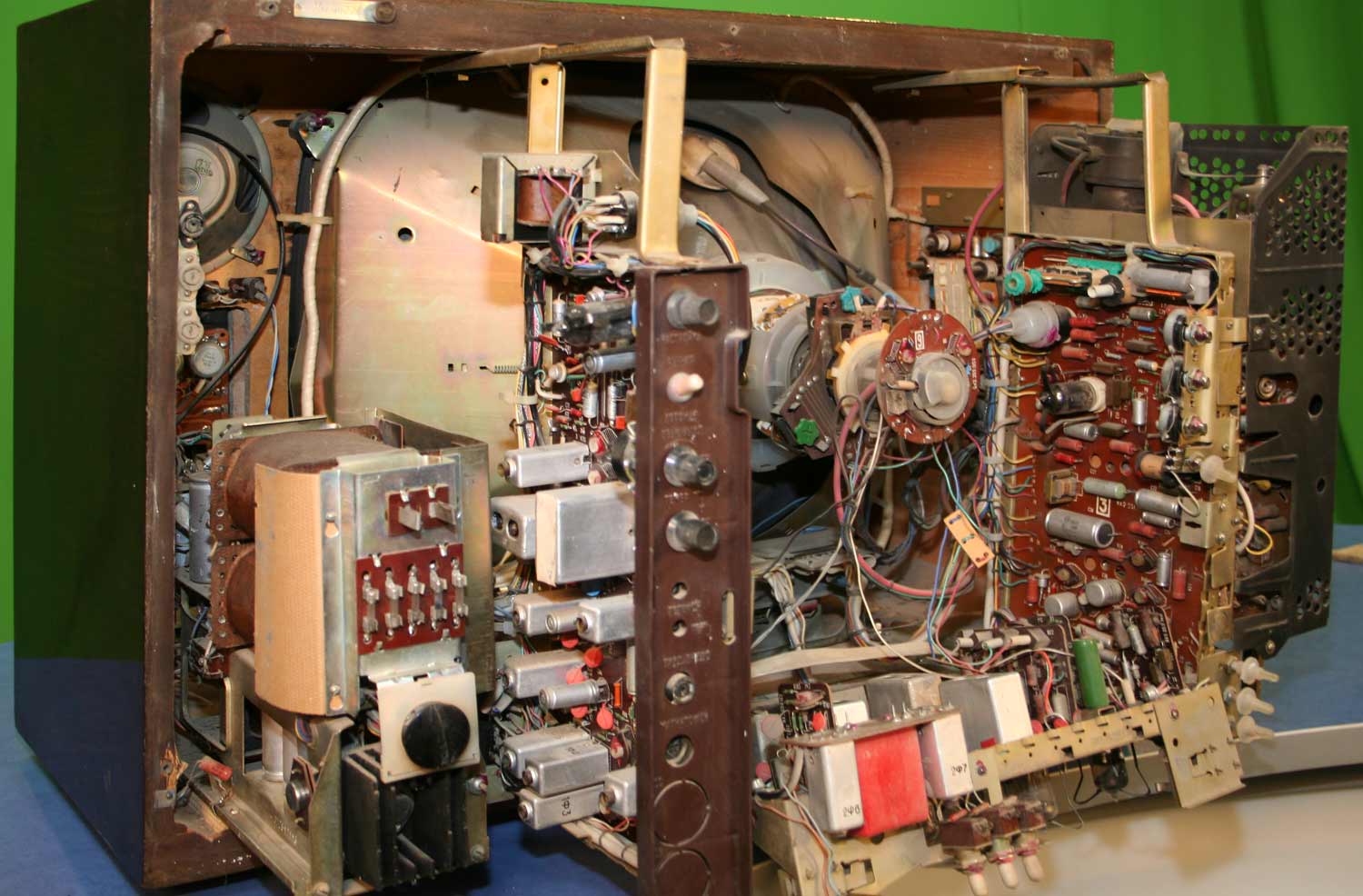

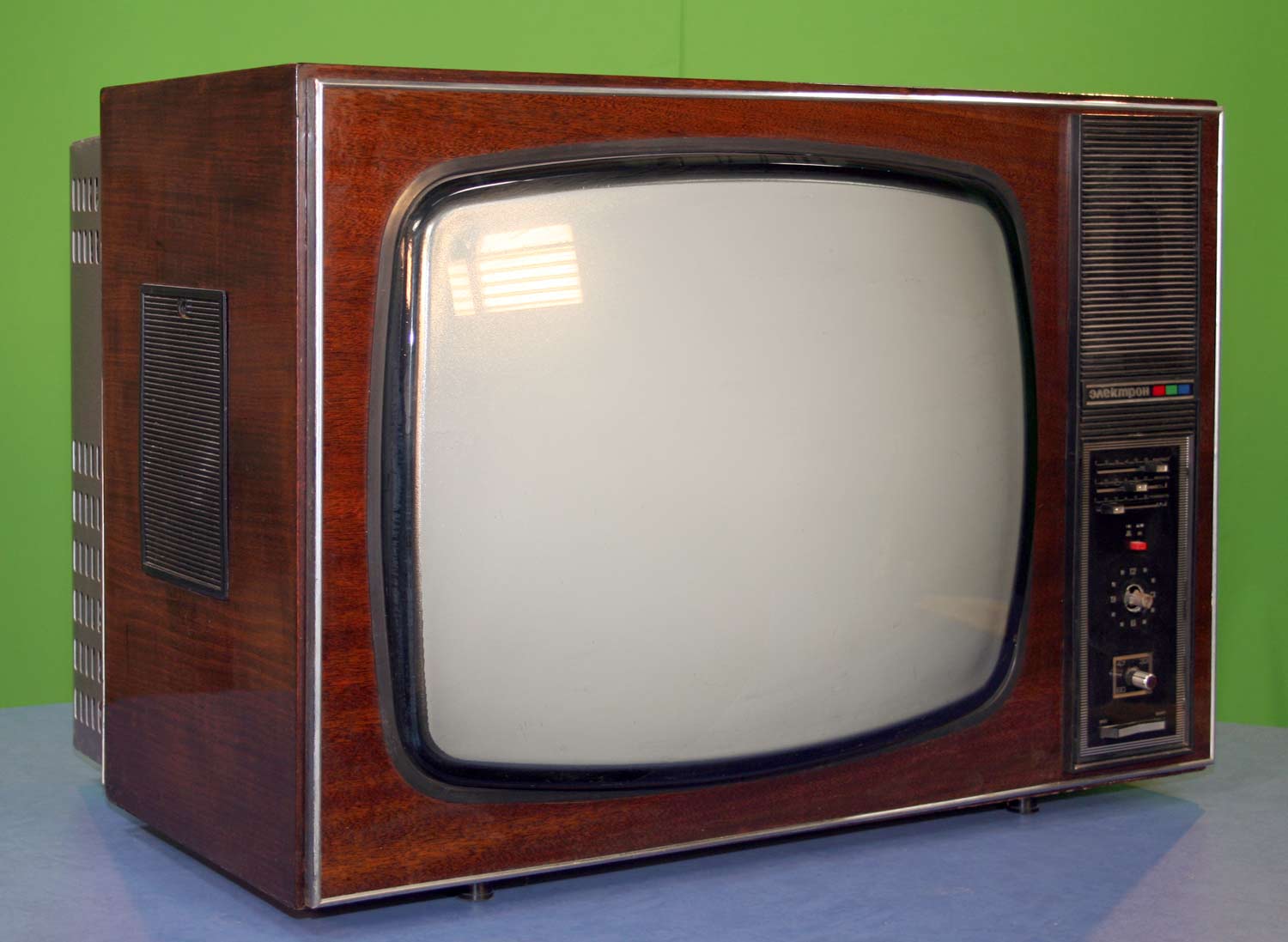

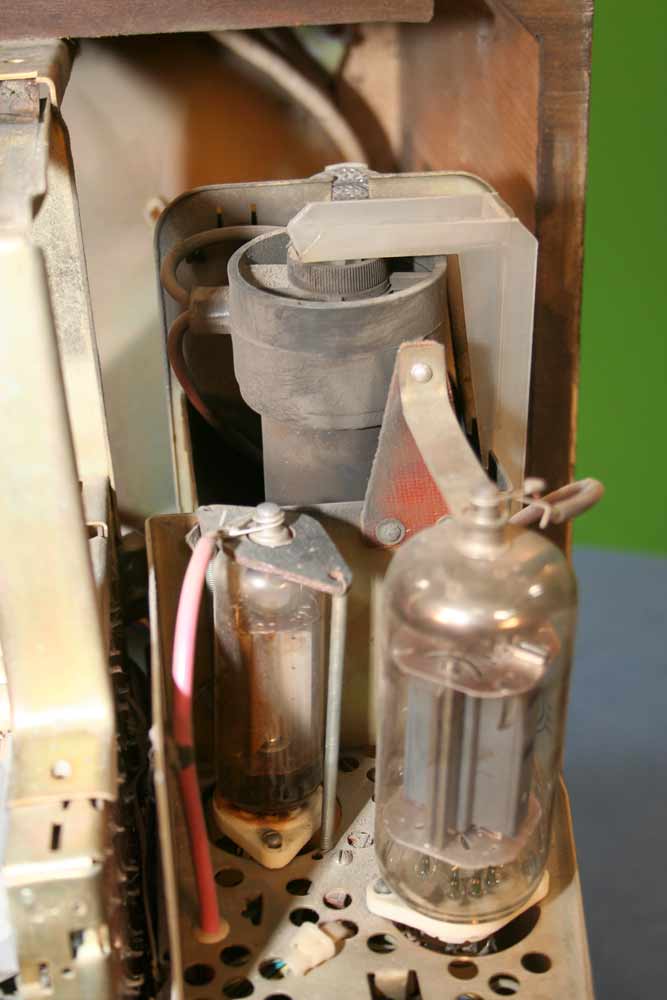

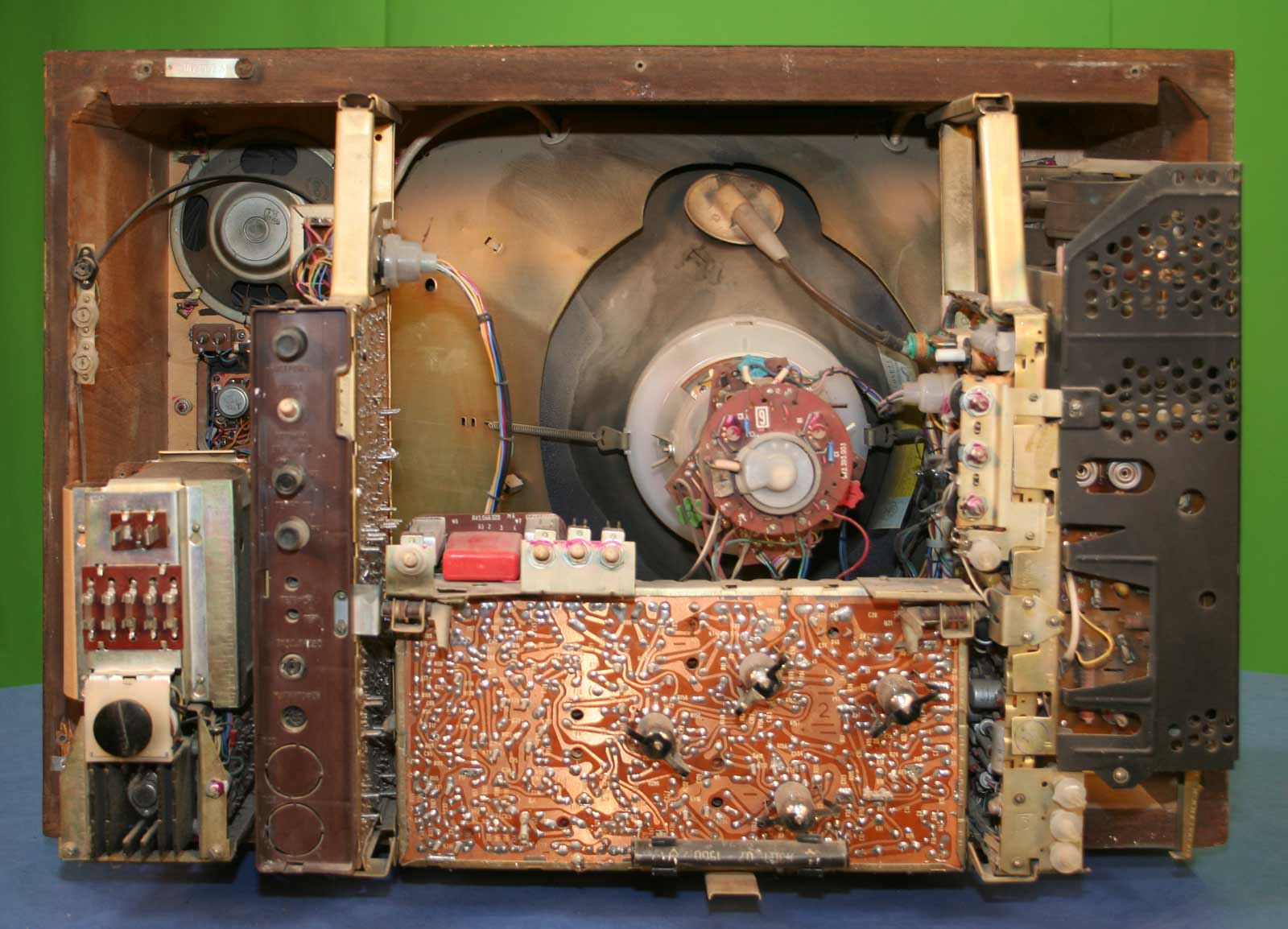

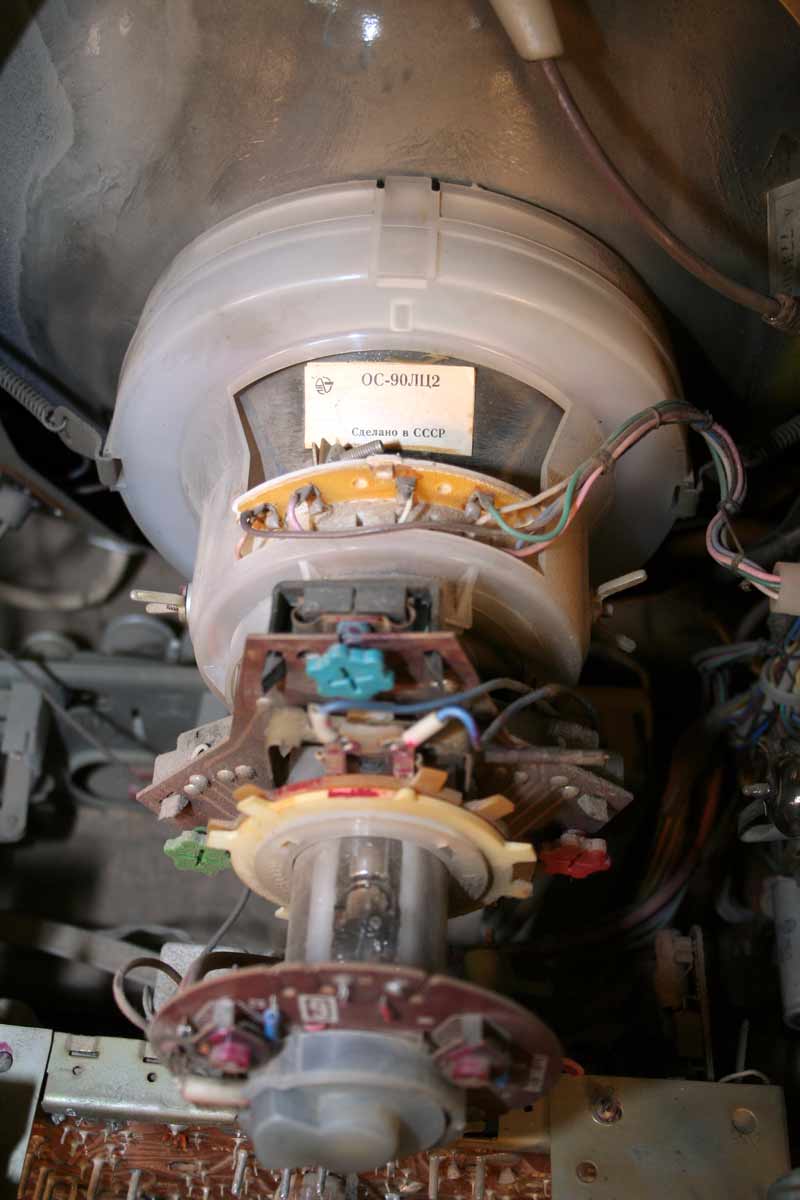

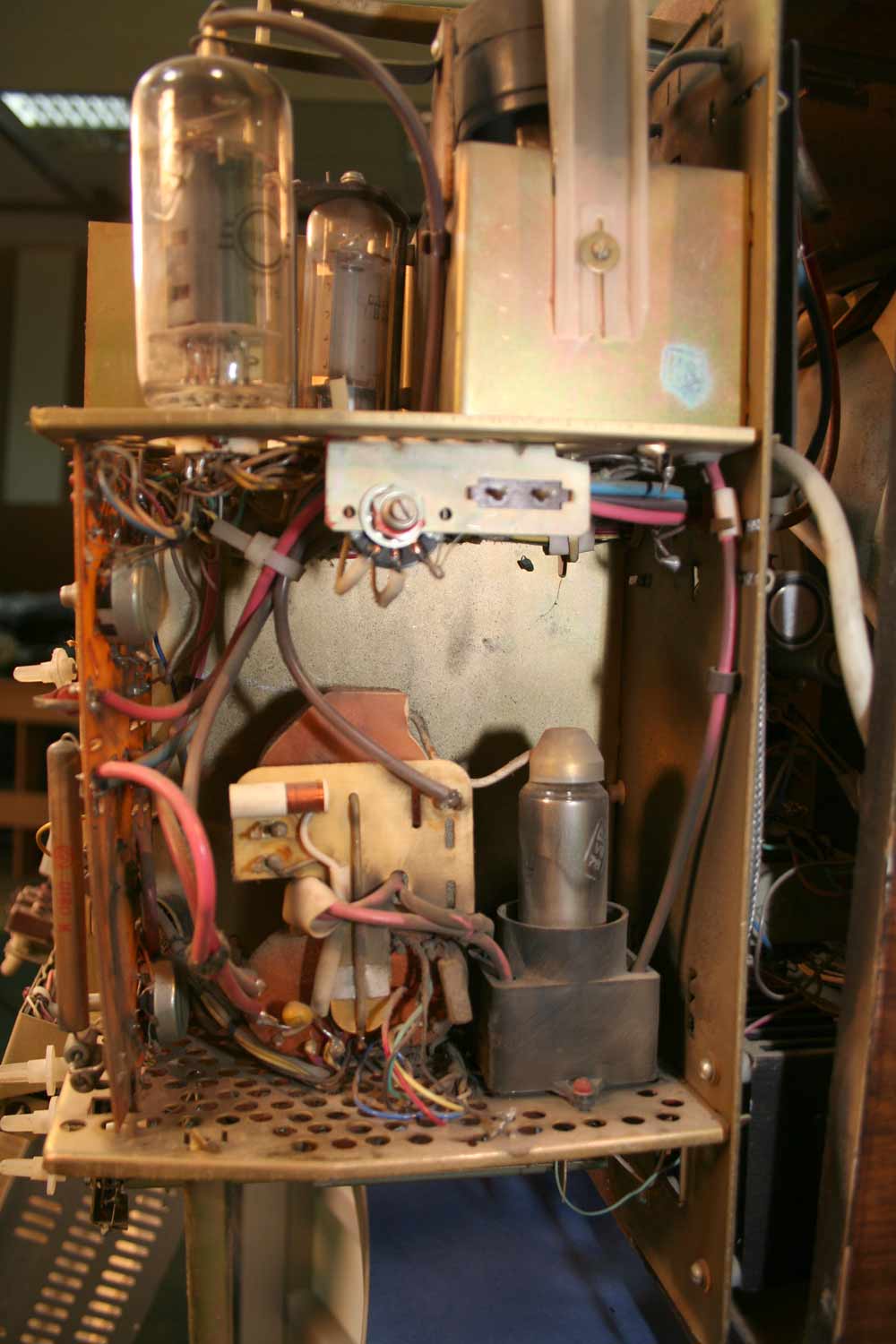

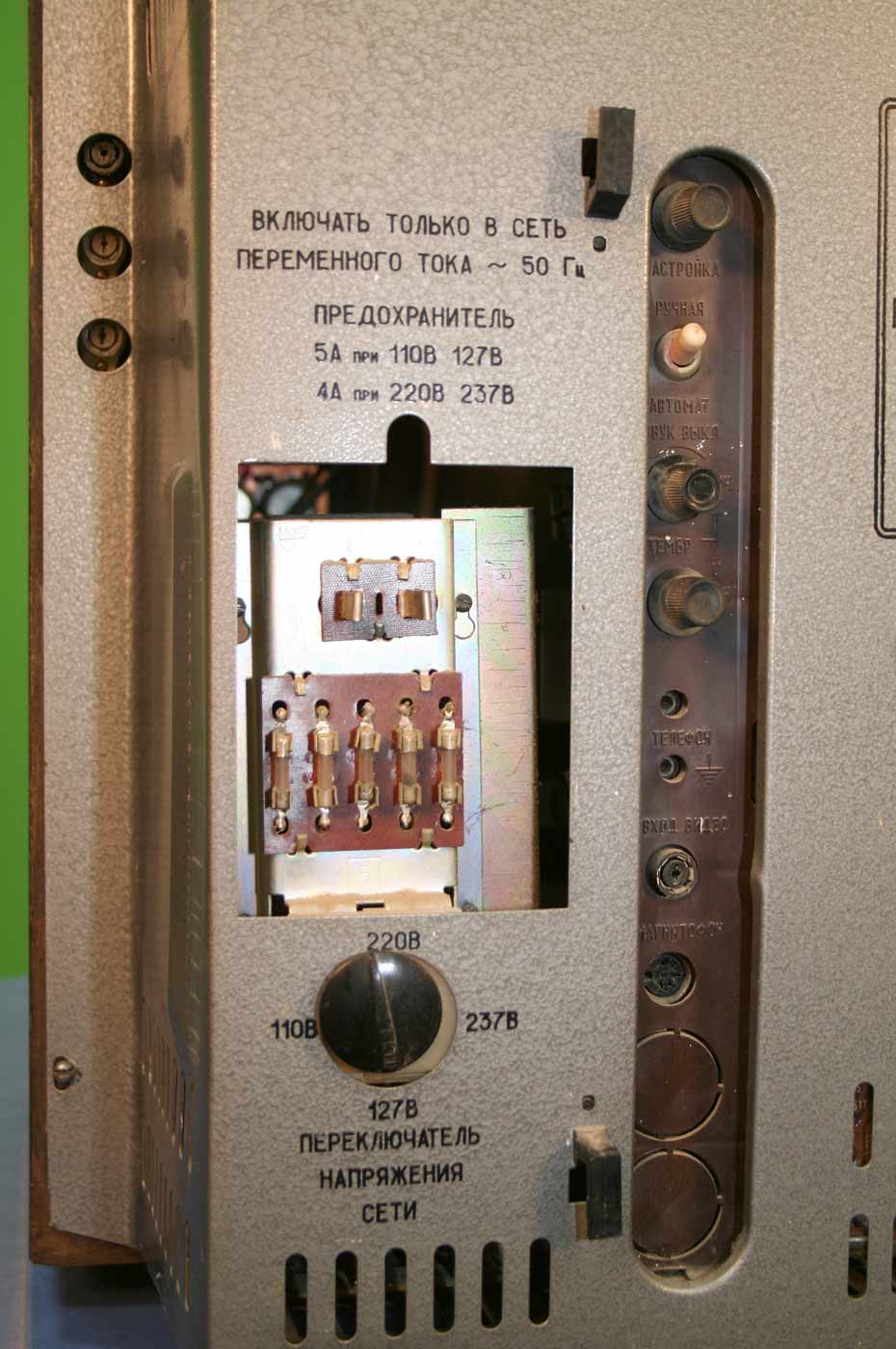

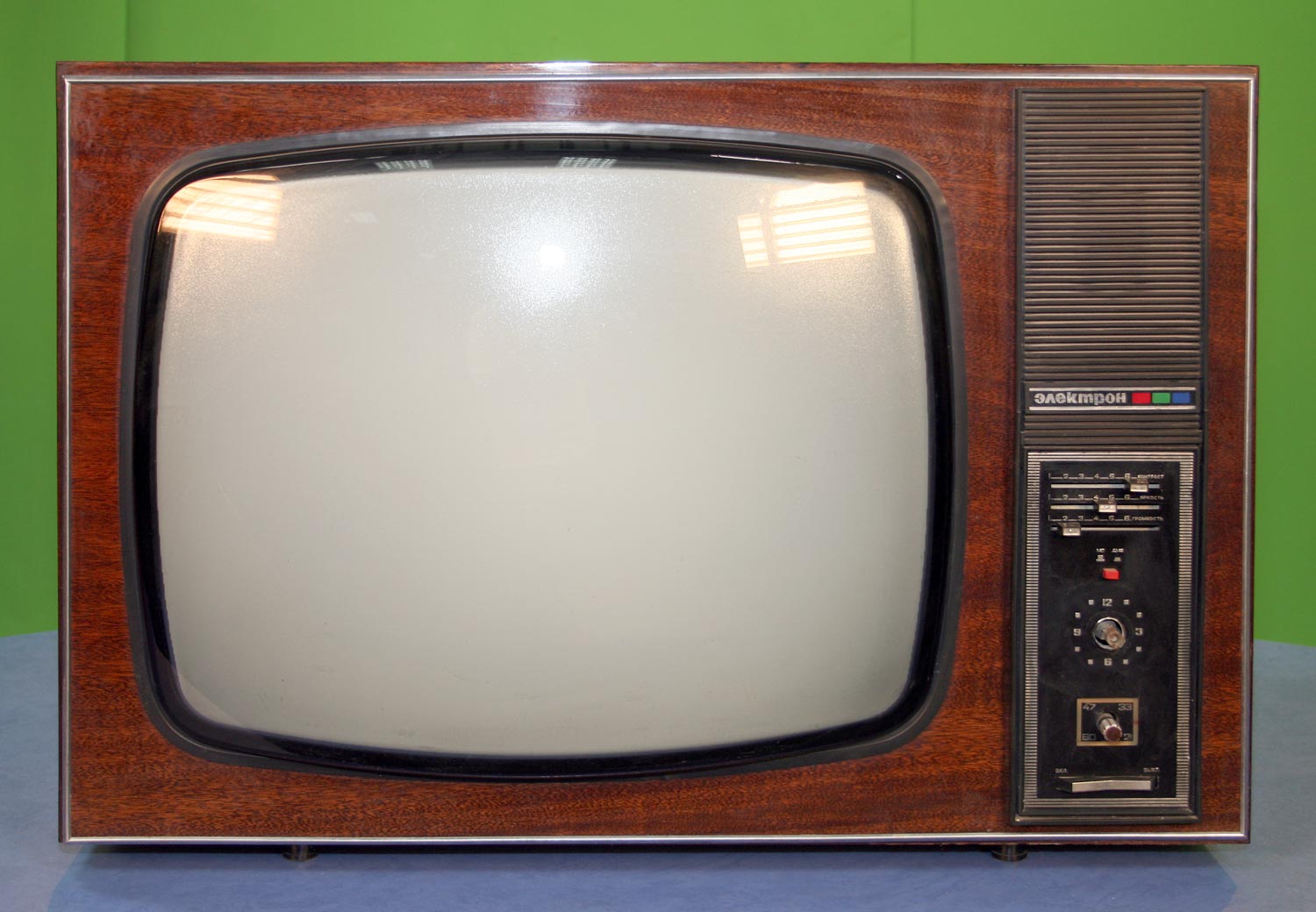

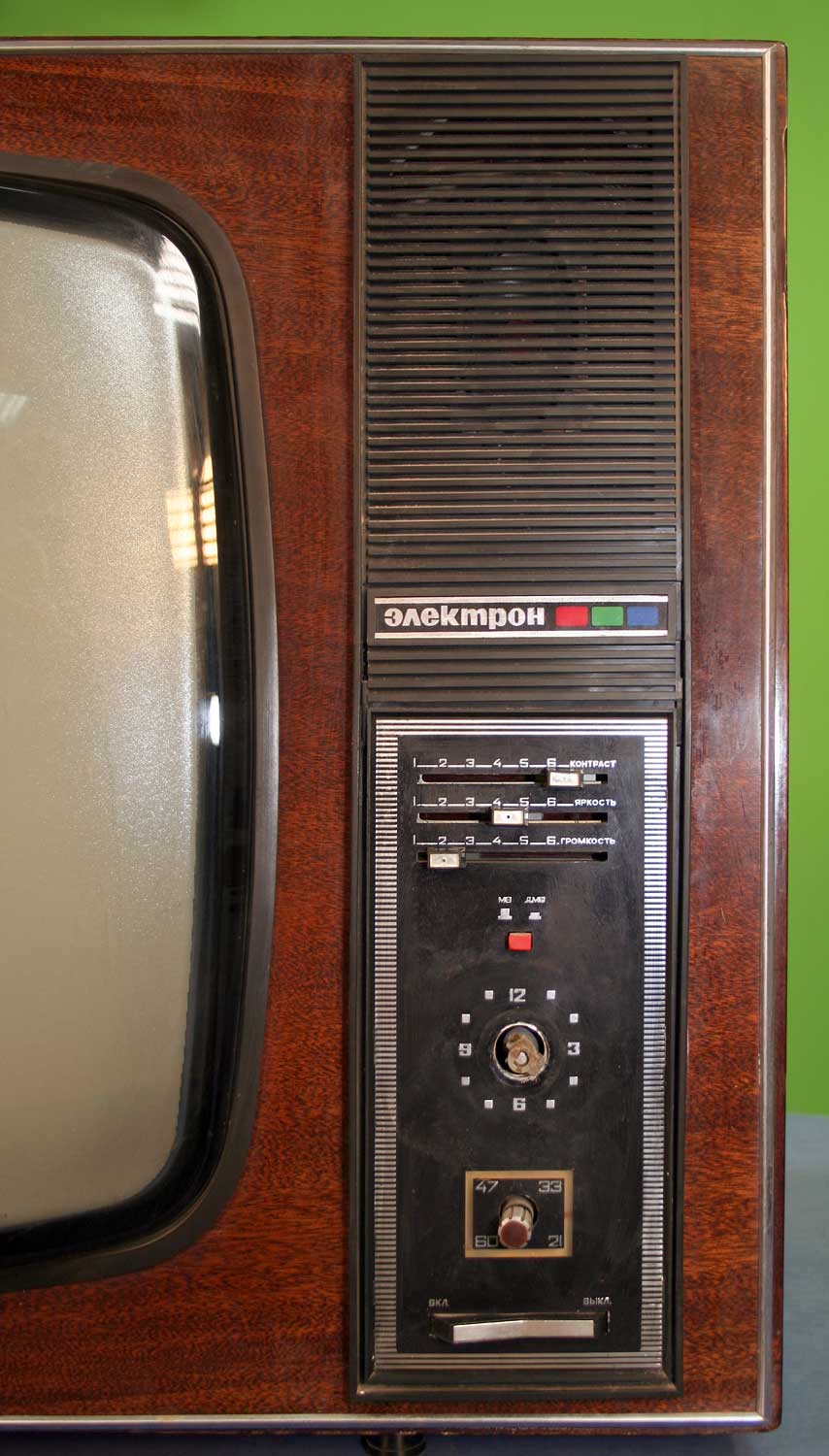

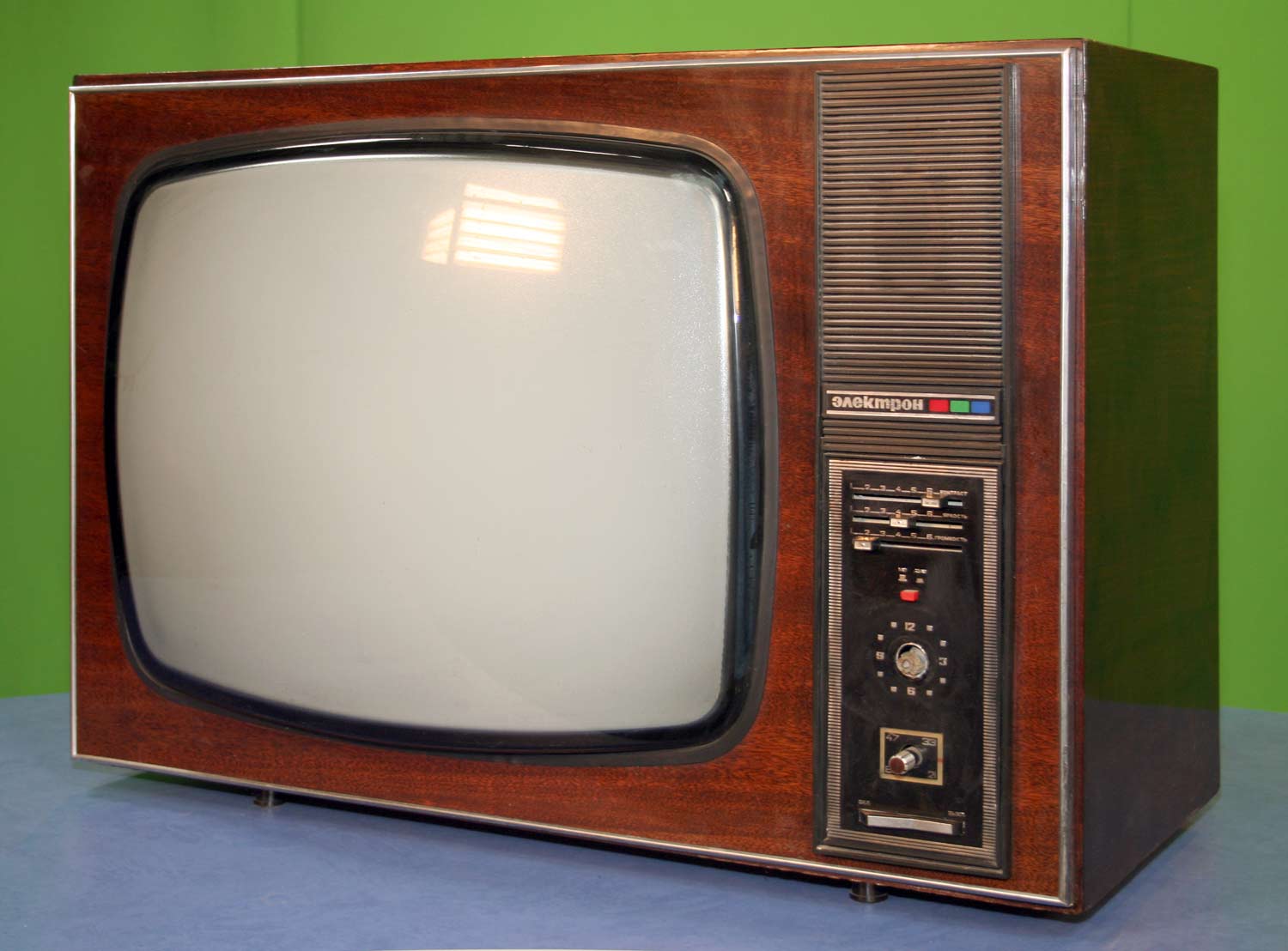

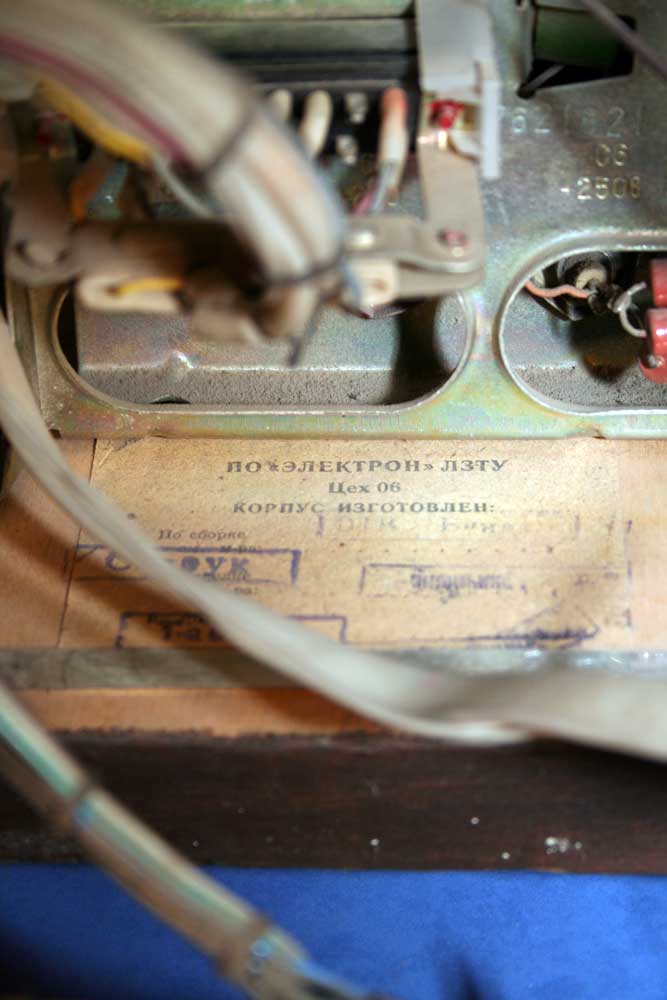

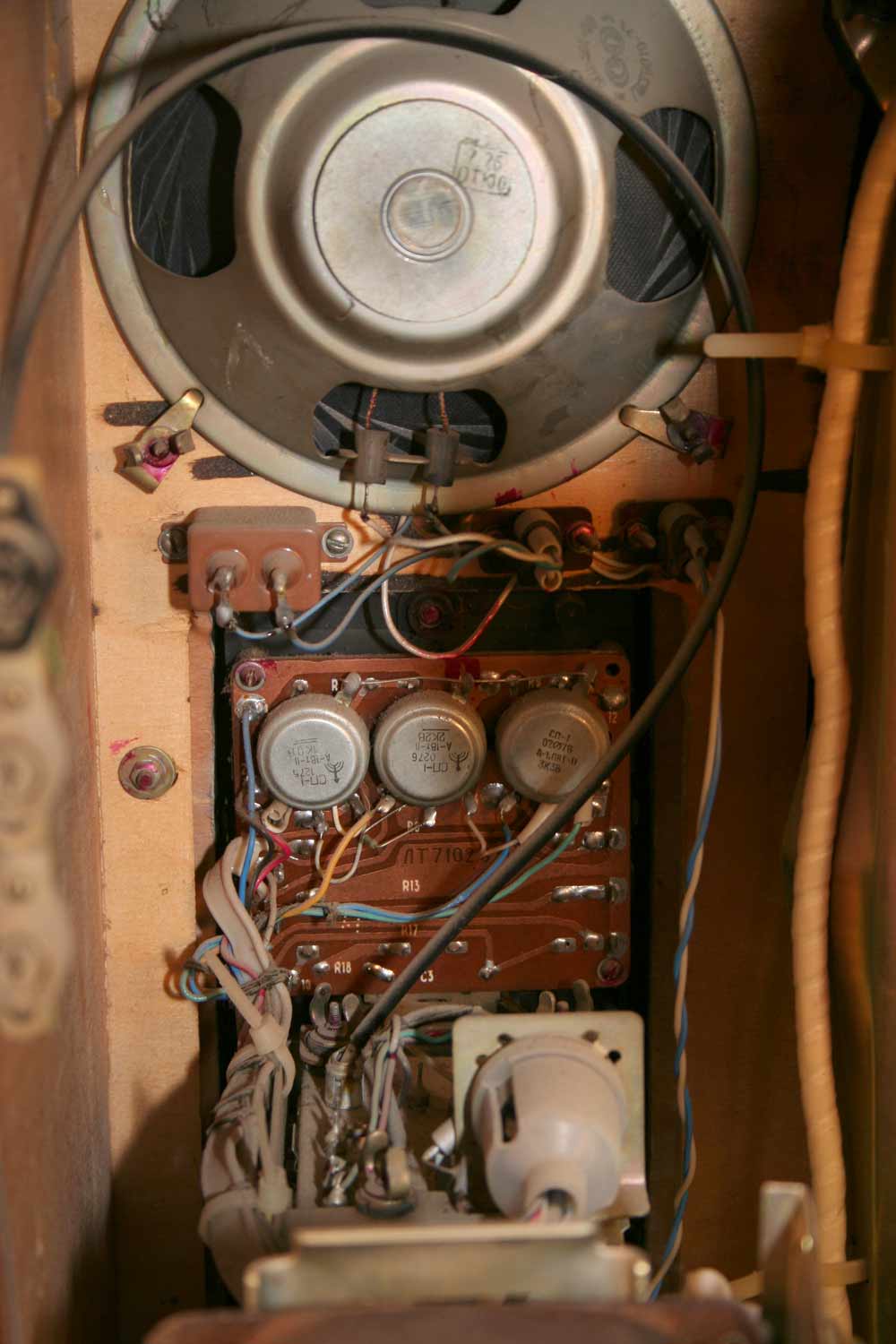

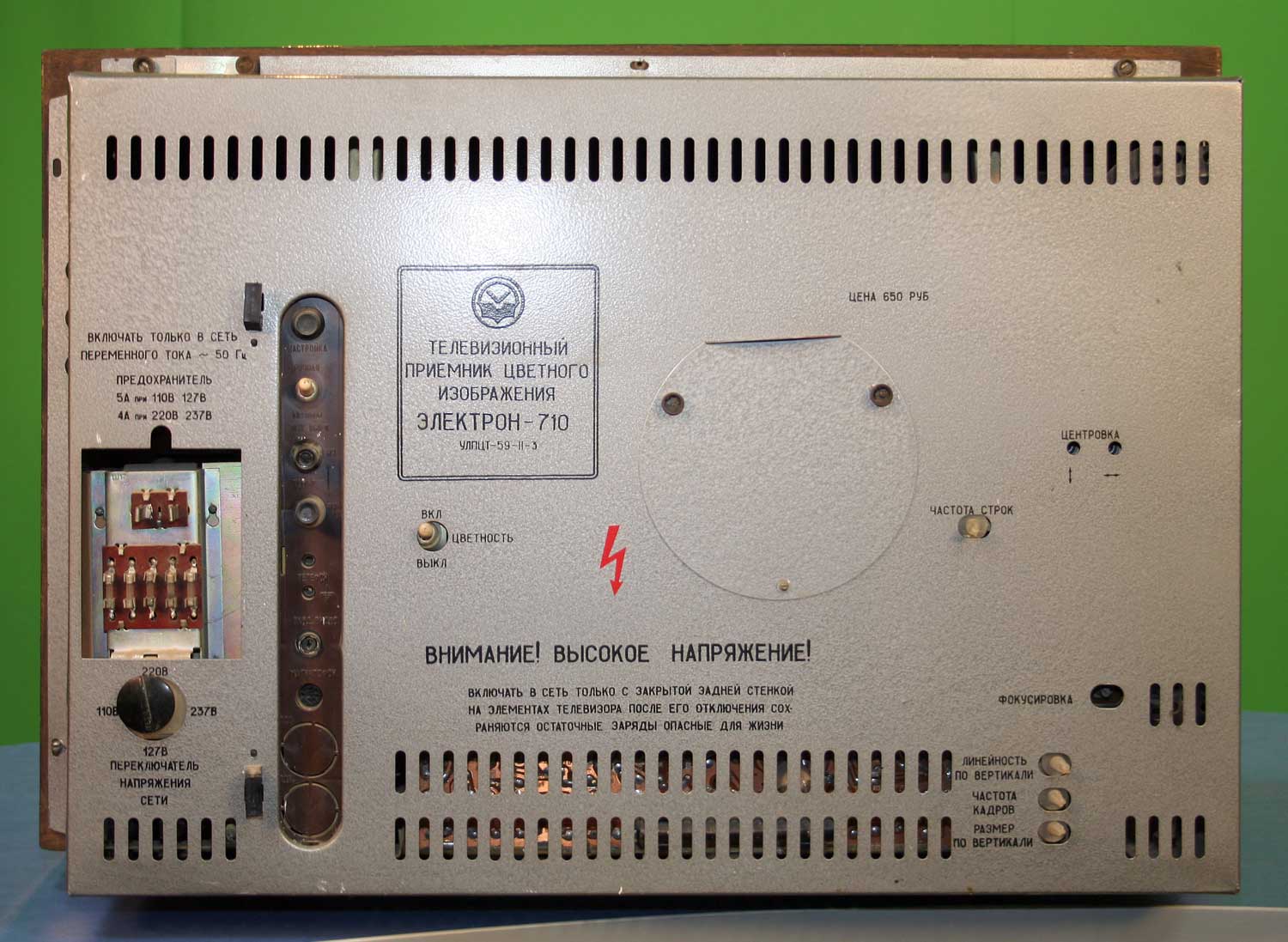

Фото телевизора предоставил Валерий Кручина, Харьков, Украина.
