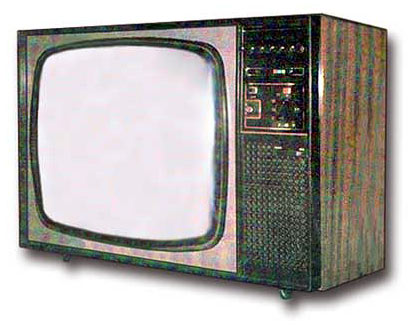

Телевизионный приёмник цветного изображения
"Фотон-711" в 1975 году опытно выпустил Симферопольский завод телевизоров
им. 50-летия СССР. В унифицированном телевизоре цветного изображения 2-го
класса ''Фотон-711'' (УЛПЦТ-59-II) работают 7 радиоламп, 47 транзисторов
и 70 диодов. Телевизор состоит из законченных блоков, соединенных разъёмами.
Имеется схема автоматического поддержания размера изображения и напряжения
на 2-м аноде кинескопа при колебаниях питающей сети до 20%. При включении
телевизора происходит автоматическое размагничивание кинескопа. Работает
телевизор в МВ и ДМВ диапазоне (в ДМВ при установке СКД-1). Высокое качество
звукового сопровождения обеспечивает акустическая система, состоящая из
2-х громкоговорителей, ВЧ - 2ГД-36 и широкополосного 3ГД-38Е. Номинальная
выходная мощность канала сопровождения звука - 1,5 Вт. Диапазон воспроизводимых
частот - 80...12500 Гц. Потребляемая мощность 250 Вт. Габариты - 788х50х546
мм. Масса - 65 кг.
Комплект электрических схем

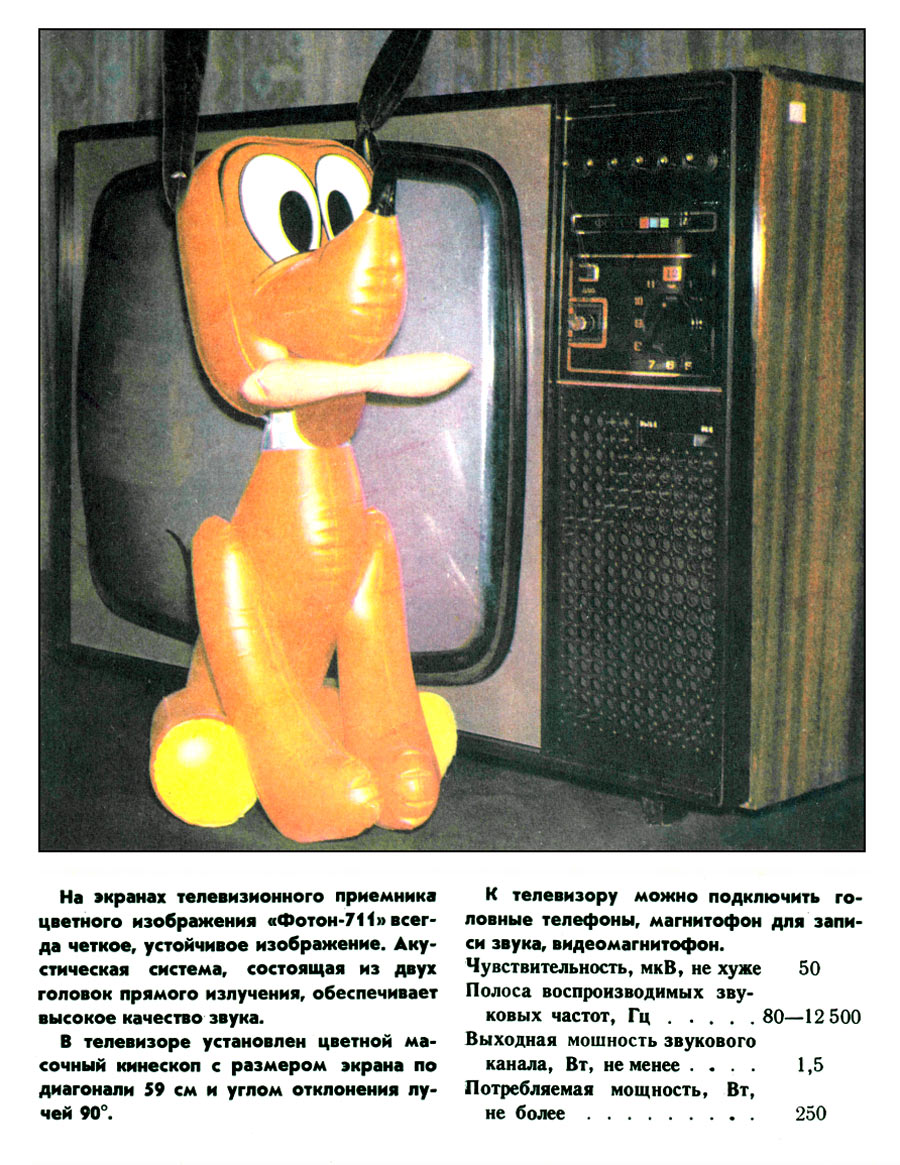

телевизора "Фотон-711". Рекламное изображение и текст из журнала "Радио"
№ 9 за 1976 год.
-
-
